APSOdrive® Kupplungen

Zuverlässige Kupplungen für Industrieanwendungen

  • Couplings overview: Double-loop and N-EUPEX couplings
  • Couplings overview: Double-loop and N-EUPEX couplings

Angst+Pfister ist der richtige Partner für jede Art von Antriebsanwendung. Neben unseren Zahnriemen, Keilriemen und dem zugehörigen Riemenscheiben-Portfolio bieten wir Ihnen Kupplungen von höchster Qualität an, die in jeder industriellen Anwendung mit absoluter Zuverlässigkeit eingesetzt werden können.

Dank unserer langjährigen Erfahrung in der Antriebstechnik können wir Sie bei der Auswahl der richtigen Kupplung entsprechend Ihrer Anforderungen beraten:

• Ausgleich von Wellenversatz
• Ausgleich der Wellenverlagerung bei geringen Rückstellkräften
• Kontrolle der charakteristischen Winkelschwingfrequenz und Dämpfung
• Unterbrechung oder Begrenzung des Drehmoments
• Schallschutz, elektrische Isolierung



Elastische Kupplungen

Elastische Kupplungen, auch bekannt als Ausgleichskupplungen, werden üblicherweise zur Übertragung eines Drehmoments von einer Welle auf eine andere verwendet, wenn die beiden Wellen-Achsen leicht versetzt sind. Darüber hinaus können solch flexiblen Wellenkupplungen die Komponenten der Antriebs- und Abtriebswelle vor den schädlichen Auswirkungen von Bedingungen wie versetzten Achsen, Vibrationen, Stossbelastungen und thermischer Ausdehnung der Achsen oder anderer Komponenten schützen. Diese Kupplungsart eignet sich besonders für Antriebe mit gleichmässigen bis mittleren dynamischen Lasten. Anwendungsbeispiele sind Pumpenantriebe, Ventilatorantriebe oder Kranfahrwerke.



Hochelastische Kupplungen

Aufgrund ihrer geringen Torsionssteifigkeit und ihrer guten Dämpfungseigenschaft sind hochelastische Wellenkupplungen für die Verbindung von ungleichmässig arbeitenden Maschinen mit hohem Wellenversatz besonders geeignet. Ein zusätzliches Plus ist die Fähigkeit zur Geräuschminderung, elektrischen Isolierung sowie zur Kompensation von Wärmedehnung und periodischer Erregung. Anwendungsbeispiele sind Rollentische, Pumpen oder Kompressorenantriebe.


Spielfreie Kupplungen

Mit ihrer hohen Torsionssteifigkeit und der Fähigkeit zur winkelerhaltenden Drehmomentübertragung sind unsere kompakten spielfreien Kupplungen in der Lage, die höchste Positioniergenauigkeit zu erreichen. Nach dem einfachen Einbau sind sie nahezu vollständig wartungs- und verschleissfrei und sichern somit die Langlebigkeit Ihrer Antriebsanwendung. Sie eignen sich besonders für Positionierantriebe, Schrittmotoren und Lineareinheiten in den verschiedensten Anwendungsbereichen.

Produktliste

Produktname Image Produktbeschreibung Drehmomentbereich [Nm] Kompensierbarer Wellenversatz Merkmale Bestellen
                                  Axialversatz Radialversatz Winkelversatz Aufnahme von Stossbelastungen Vibrationsdämpfung Kompensation thermischer Ausdehnung Kompensation periodischer Schwingungen Positionsgenauigkeit Aufwand für Wartung und Instandhaltung Geräuschminderung   Elektrische Isolierung
APSOdrive® flex Elastische Kupplungen 7.5 - 2400  M M M M M M M M M x x
APSOdrive® GS Spielfreie Kupplungen 3 - 200 S     M M M M L   x x

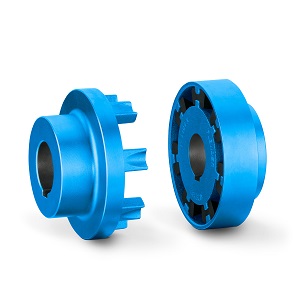

N-EUPEX Elastische Kupplungen 19 - 62'000 M M M M M M M M M x x

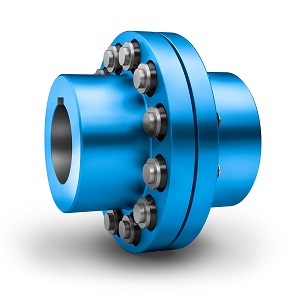

RUPEX Elastische Kupplungen 200 - 1'300'000  M M M M M M M M M x x

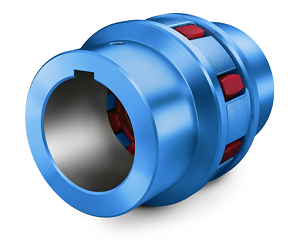

N-BIPEX Elastische Kupplungen 12 - 4'650  M M M M M M M M M x x
HRC Elastische Kupplungen 31 - 3'150  M M M M M M M M M x x

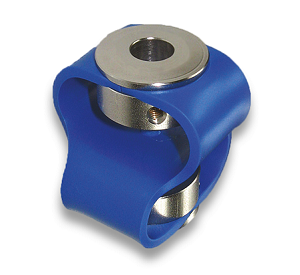

Double Loop Hochelastische Kupplungen 0.5 - 5  L L L L L L L S L x x

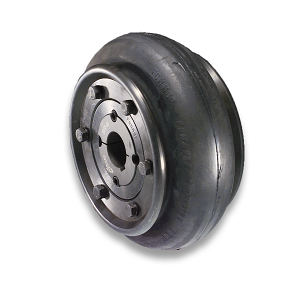

FENAFLEX Hochelastische Kupplungen 24 - 14'675  L L L L L L L S L x x

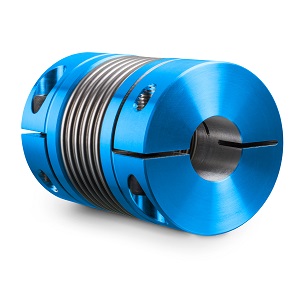

SIPEX Spielfreie Kupplungen 0.1 - 5'000      S S S     L

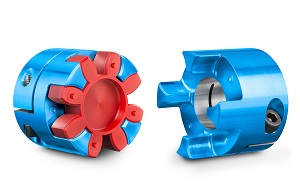

BIPEX-S Spielfreie Kupplungen 0.3 - 655  S     M M M M L   x x

M = Moderate (Moderat)
L = Large (Gross)
S = Small (Klein)
