APSOseal® Dichtungsplatten und Flachdichtungen
Platten aus verschiedenen Gummi-, Faserdichtungs- und PTFE-Materialien entweder zugeschnitten oder nach Kundenzeichnung
Die richtige Lösung für Sie
Mit Abdichtungsfragen wird man in der Industrie überall dort konfrontiert, wo Stoffe und Prozessflüssigkeiten verarbeitet, gefördert oder gelagert werden. In der chemischen Industrie, in Raffinerien, in der Energieerzeugung und -umwandlung sowie in der Lebensmittelindustrie sind häufig unscheinbare oder gar unsichtbare Flachdichtungen von zentraler Bedeutung. Da Dichtungen in den verschiedenen Einsatzbereichen sehr unterschiedlichen Belastungen ausgesetzt sind, werden zu ihrer Herstellung zahlreiche, in ihrer Charakteristik stark voneinander abweichende Werkstoffe verwendet. Zu den wichtigsten Einsatzparametern zählt die Beständigkeit gegenüber aggressiven Medien, hohe oder niedrige Temperaturen, sowie hohe Druckbelastung. Ausschlaggebend für die Wahl der Werkstoffe sind aber auch die Einbausituation und die vom Kunden geforderte Dichtkraft, sowie ein gutes Preis-Leistungsverhältnis. Mit der Wahl des richtigen Dichtungswerkstoffes lassen sich spätere Dichtungsschäden und die damit verbundenen Ausfall- und Reparaturkosten vermeiden.
Engineering-Dienstleistungen
Sie werden bei Angst+Pfister kompetent bedient, sei es bei einer technischen Beratung oder der Lösung komplexer Aufgaben – auch in technischen und werkstoffspezifischen Grenzbereichen. Die Zuverlässigkeit einer Abdichtung steht für uns an erster Stelle. Ausserdem setzen wir alles daran, stets die wirtschaftlich optimale Lösung zu finden.
Stanz- und Zuschneideservice
Dank unserer eigenen Stanzerei, ausgerüstet mit modernsten und effizienten Stanzautomaten sowie Hochfrequenz-Cutter und CNC-Wasserstrahl-Schneidautomat, ist jede kundenspezifische Dichtungskontur in kürzester Zeit hergestellt und lieferbar. Wenn es um die Erfüllung Ihrer Wünsche geht, wird Flexibilität bei Angst+Pfister gross geschrieben. Flachdichtungen werden aus allen gängigen Werkstoffen auf Basis von Zeichnungen oder Mustern massgerecht, schnell und präzis konfektioniert. Basierend auf fundiertem Fachwissen und langjähriger Erfahrung wählen wir für jeden Auftrag die wirtschaftlichste Fertigungsart. Modernste programmgesteuerte Bearbeitungsmaschinen garantieren mass- und winkeltreue Plattenzuschnitte. Auf Wunsch liefern wir sämtliche Dimensionen in Kleinst- bis Grossserien. Ob Stanzen, Schneiden, Drehen oder Bohren – wir setzen Ihre Kundenspezifikationen erstklassig um!
Anwendungsbeispiele
Flachdichtungen werden hauptsächlich zur statischen Abdichtung von Flanschen, Behältern, Gehäusen oder Deckeln eingesetzt. Ständig werden spezielle Dichtungswerkstoffe und Dichtungstypen entwickelt und optimiert. Unser innovatives Angebot an Flachdichtungen deckt sämtliche Kundenbedürfnisse ab.
Anwendungen
- Maschinen- und Anlagenbau
- Trinkwasserindustrie
- Lebensmittel- und Getränkeindustrie
- Chemische Industrie
- Heizungstechnik
- Pharma- und Laborindustrie
- Petrochemie
- Raffinierien
- Kernkraftwerke und Kühlanlagen
Produktliste
Produkt | Bild | Beschreibung | Technische Daten | Zusätzliche Eigenschaften | Hauptanwendungen |
Bestellen | ||||||||||||||
Temperatur | Druckstufe | Chemische Beständigkeit | Elastizität | Widerstandsfähigkeit | Gasdurchlässigkeit | Beständigkeit gegenüber Heisswasser und Dampf | Mechanische Stabilität | Maschinen- und Anlagenbau | Trinkwasserindustrie | Lebensmittel- und Getränkeindustrie | Chemische Industrie | Heizungstechnik | Pharmazeutische Industrie | Petrochemie | Raffinierien | Kernkraftwerke und Kühlanlagen | ||||
Elastomere | ![]() |
Angst+Pfister führt ein sehr ausgewogenes Lager an Elastomer-Dichtungsplatten. Wir liefern kalandriertes und formgepresstes Rollen- und Plattenmaterial, aus dem wir Flachdichtungen stanzen, die sich hervorragend als Niederdruckdichtungen eignen. Die Druckflüssigkeiten oder Gase bestimmen die Materialwahl. | -60 bis +315 | ≤ 2 Mpa | 2/3 | 1 | 3 | 2/3 | 2/3 | 2/3 | x | x | x | |||||||
Faserverbund | ![]() |
Die neueste Generation von Faserverbundwerkstoffen verfügt über optimierte Dichtungseigenschaften. Graphitgefüllte Hochdruckdichtungen mit KEVLAR®-Zellstoff verstärkt und mit einer niedrigen Bindemittelkonzentration haben sich hervorragend bewährt. Eine beidseitige Oberflächenbeschichtung sorgt für einen Anti-Haft-Effekt. | -100 bis +360 | ≤ 20 Mpa | 2 | 2 | 1/2 | 1/2 | 1 | 1 | x | x | x | x | x | |||||

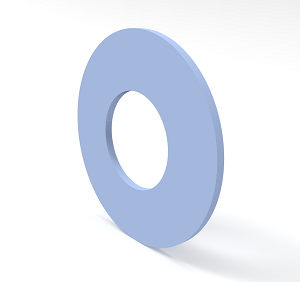

PTFE | ![]() |
Die Einsatzmöglichkeiten von PTFE-Flachdichtungen sind äusserst vielfältig. Dank ihrer universellen chemischen Beständigkeit und dem weiten Einsatztemperaturbereich haben sich Dichtelemente aus diesem Werkstoff immer wieder bewährt. | -240 bis +270 | ≤ 10 Mpa | 1 | 2/3 | 2/3 | 1 | 2 | 2/3 | x | x | x | x | x | |||||

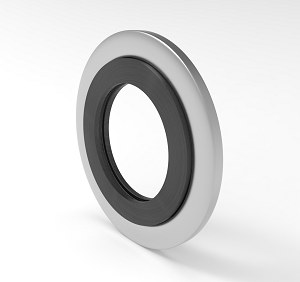

Graphit | ![]() |
Nahezu universelle chemische Beständigkeit in Verbindung mit aussergewöhnlichen physikalischen Eigenschaften machen den flexiblen Graphitwerkstoff zum ultimativen Problemlöser im Bereich der Dichtungstechnik. | -240 bis +500 | ≤ 40 Mpa | 1 | 1/2 | 2 | 2 | 1 | 2 | x | x | x | x | x |
1 = sehr gut
2 = gut
3 = moderat
4 = schlecht
