APSOseal® Elastomerprofile

Vom umfassenden Standardsortiment bis zu individuellen Spezialvorgängen

  • Different elastomer profiles: edge protection, sealing profile and AIRMATIC
  • Different elastomer profiles: edge protection, sealing profile and AIRMATIC

Der entscheidende Faktor für ein gut funktionierendes Profil

Elastomerprofile werden als Dicht-, Abdeck- oder Schutzelement eingesetzt. Durch Einfederung eines Querschnitts, eines Hohlraumes oder einer Lippe wird ein Dichtvorgang eingeleitet. Mit dieser Formveränderung und durch das elastische Verhalten des Werkstoffs entsteht eine Dichtfunktion. Das natürliche Rückstellvermögen der elastomeren Werkstoffe sorgt für eine nahezu gleich bleibende Dichtkraft.


Beratung und Engineering in allen Bereichen: Materialauswahl, Konstruktion, Fertigung, Kennzeichnung und Oberflächenbehandlung

Unsere Angst+Pfister Fachspezialisten verfügen über umfangreiche Erfahrungen im Bereich von Elastomerprofilen. Wir helfen Ihnen bei der Auswahl des geeigneten Dichtungswerkstoffs, wir prüfen mit Ihnen die Konfektionierungsmöglichkeiten und definieren mit Ihnen den Querschnitt. An erster Stelle steht die Zuverlässigkeit einer Abdichtung. Selbstverständlich setzen wir alles daran, stets die wirtschaftlich optimale Lösung anzubieten.


Profilformen

Bei der Herstellung von extrudierten Elastomerprofilen entstehen grössere Massabweichungen. Dies ist einerseits bedingt durch die Quellung des Profilquerschnitts beim Austritt aus der Düse und andererseits durch Schwund und Verformung bei der nachfolgenden Vulkanisation. Daher ist die Auslegung der Dichtungsgeometrie der absolut entscheidende Faktor für die Dichtfunktion. Die Wahl der geeigneten Profilform erfordert viel Erfahrung und die Entwicklung ist sehr aufwändig. Verkürzen Sie die Entwicklungsphase und nutzen Sie unsere langjährige Erfahrung und unser umfassendes Know-how!





Kundenspezifische Konfektionierungen

Verbindungsmöglichkeiten

Angst+Pfister bietet verschiedene Konfektionierungsverfahren, mit denen extrudierte Profile zu Rahmen oder Ringen verbunden werden. Die Verfahren hängen vom eingesetzten Werkstoff ab.


Selbstklebeausrüstung

Profile können selbstklebend ausgerüstet werden, sei es als Montagehilfe oder als Funktionsverklebung. Die Ausrüstung mit Selbstklebebändern kann bei der Massenproduktion im Anschluss an die Extrusion erfolgen, oder für Kleinserien nachträglich von Hand.


Mechanische Bearbeitung

Die mechanische Bearbeitung umfasst das nachträgliche Ablängen, Bohren oder Ausklinken von fertig extrudierten, beziehungsweise konfektionierten Elastomerprofilen. Teilweise kann diese Bearbeitung auch direkt im Anschluss an die Extrusion erfolgen.


Aktivierbare AIRMATIC® Dichtsysteme

Zur Abdichtung von horizontal oder vertikal beweglichen Elementen, bei denen eine mechanische Anpressung nicht wirtschaftlich oder nicht möglich ist, kann die Dichtfunktion prozesssicher und effizient durch pneumatisch aktivierbare, selbstrückstellende AIRMATIC® Dichtsysteme erreicht werden. Für Detailfragen zu dieser Angst+Pfister Spezialität kontaktieren Sie bitte unsere Fachspezialisten.



Profilkennzeichnung & Oberflächenbehandlung – der perfekte Feinschliff

Profilkennzeichnung

Auf Profilen können Logo, Artikelnummer, Herstelldatum, Chargennummer usw. aufgedruckt werden. Beschriftungen können direkt während der Extrusion oder nachträglich von Hand als Tampondruck ausgeführt werden.


Oberflächenbehandlung

Oberflächenbehandlungen kommen bei Profilen zur Anwendung, um beispielsweise das Zusammenkleben zu verhindern, die Montage zu erleichtern, den Reibungskoeffizienten zu reduzieren oder den Widerstand gegen zerstörende Einflüssen zu erhöhen.


Talkumierung

Talk wird in Pulverform auf die Oberfläche aufgebracht. Dies verhindert eine Verklebung der Profile während des Lagerns und verbessert die Montagefähigkeit.


Silikonisierung

Ein Silikonöl wird auf die Oberfläche aufgetragen. Die besseren Gleiteigenschaften sind vor allem zur Reduzierung der Montagekräfte von Vorteil. Das Silikonöl trocknet mit der Zeit ab und verliert damit seine Eigenschaften.


Gleitlackauftrag

Ähnliches Verfahren wie beim Silikonisieren. Die Montagefähigkeit der Profile und die Gleiteigenschaften in der Anwendung werden verbessert. Der Gleitlack behält im Gegensatz zum Silikonöl nach dem Abtrocknen seine Eigenschaften.


PTFE-Aufspritzung

PTFE wird in flüssiger Form aufgespritzt und anschliessend im Durchlaufofen ausgehärtet. Die mikroporöse Schicht verringert die Haftreibung, beziehungsweise verhindert das Ankleben der Profile an anderen Werkstoffen. Bei starken dynamischen Beanspruchungen wird die Beschichtung relativ schnell abgerieben. Dieses Verfahren ist relativ kostenintensiv.


Beflockung

Kurzschnitte aus monofilen Fasern, auch Flocken genannt, werden auf ein vorher mit Klebstoff beschichtetes Profil aufgetragen. Dadurch lassen sich Profile mit dauerhaft sehr guten Gleiteigenschaften herstellen. Die Beflockung ist ein sehr kostenintensiver Prozess und mit Mindestproduktionsmengen verbunden.

Produktliste

Produkt Bild Technische Daten Bestellen
    Materials Colours Hardnesses

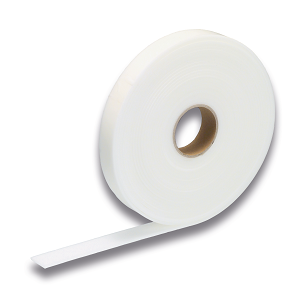

Klebe- und Dichtungsbänder PVC
EPDM
PE
PUR
CR
VMQ
weiss
grau
schwarz
geschäumt

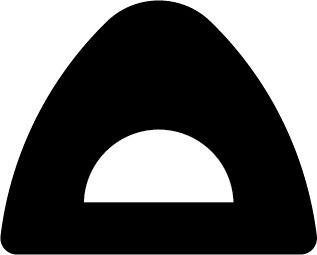

Prellschutzprofile EPDM schwarz 60 - 80 Shore A

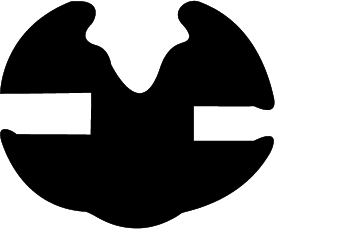

Klemmprofile EPDM
NBR
schwarz 60 - 75 Shore A
Kantenschutzprofile EPDM
VMQ
CR
PVC
schwarz
transparent
55 - 85 Shore A

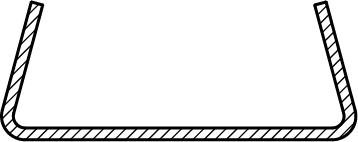

Befestigungsschiene Steel galvanized
Aluminium

Flachprofile CR
VMQ
schwarz
transparent
50 - 60 Shore A
Geschäumte Profile VMQ
EPDM
CR
FKM
beige
grau
schwarz
geschäumt
Hohlprofile EPDM
CR
VMQ
schwarz 55 - 60 Shore A
Einsteckprofile EPDM
CR
VMQ
schwarz
grau
weiss
braun
60 Shore A

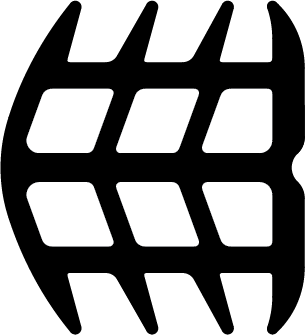

Fugenprofile EPDM
VMQ
schwarz
grau
60 - 70 Shore A
L + H Profile EPDM
CR
SBR
schwarz 60 - 70 Shore A
Metallbau-Systemprofile EPDM schwarz 70 Shore A
Rundschnüre NR
NBR
HNBR
FKM
EPDM
VMQ
CR
beige
rot
schwarz
45 - 75 Shore A

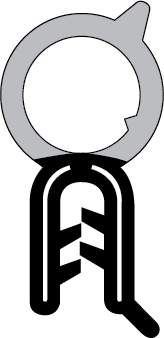

Dicht-Klemmprofile VMQ
EPDM
NBR
PVC
schwarz
grau
57 - 70 Shore A
geschäumt

U-Klemmprofile PVC
VMQ
EPDM
schwarz
grau

U-Profile EPDM
CR
VMQ
schwarz
transparent
60 - 70 Shore A
Kederprofile EPDM
CR/SBR
VMQ
CR
schwarz
transparent
55 - 70 Shore A
Fenster- und Türprofile EPDM
PVC
VMQ
schwarz
grau
transparent
57 - 70 Shore A
