APSOvib® Lagerungselemente für mobile Anwendungsbereiche

Produktsortiment für die sichere Lagerung von Geräten in mobilen Anwendungsbereichen

  • Mounts for mobile applications overview: HD conical bearing and H-Mount
  • Mounts for mobile applications overview: HD conical bearing and H-Mount

Dieses Produktsortiment kommt überall dort zum Einsatz, wo Geräte wie Motoren, Kabinen, Generatoren oder Kompressoren sicher in Traktoren, Baumaschinen, Lastkraftwagen, Bussen oder anderen fahrenden Fahrzeugen montiert und wirksam vor Vibrationen und Lärm geschützt werden müssen. Dabei ist es besonders wichtig, dass das Gerät auch bei einem Unfall nicht abreisst. In einer solchen Schock-Situation garantieren die Angst+Pfister Halterungen für mobile Anwendungen durch ihre Metall-Metall-Konstruktion eine Abreissfestigkeit für eine Beschleunigung von 5G und mehr.

Zudem bieten sie einen idealen Isolationsschutz gegen alle Arten von möglichen Vibrationen innerhalb der mobilen Anwendung. Diese werden nicht nur durch das montierte Gerät selbst, sondern auch durch das laufende Fahrzeug oder die Umgebung, wie z.B. Unebenheiten der Strasse oder Fahrbahnlöcher, verursacht.

Anwendungen

  • HVAC/Ventilatoren
  • Generatoren
  • Pumpen/Kompressoren
  • Getriebe
  • Combustion engines
  • Fahrzeugkabinen
  • Maschinen/Pressen
  • Elektrische Gehäuse


Konische Lagerungselemente

Im Bereich der Kabinen- und Motoraufhängung bieten Konische Lagerungselemente eine der besten Lösungen. Sie sind in zwei verschiedenen Ausführungen erhältlich, Standard und HD für hohe Federwege, um eine bessere Isolierung zu gewährleisten. Ihre Steifigkeit ist progressiv, wenn der obere Teil des Elastomers mit der Metallscheibe in Kontakt kommt, was den Vorteil einer ausgezeichneten Isolierfähigkeit bietet und Stösse aufgrund von Fahrzeugbewegungen absorbiert. Je nach Anwendung können sie auch unterschiedliche Steifigkeiten in Längs- und Querrichtung aufweisen. Ihre konische Form verleiht ihnen eine aussergewöhnliche Lebensdauer, um auch den extremsten Anforderungen gerecht zu werden.



APSOvib® H-Mounts

Wenn Aggregate wie Kompressoren oder Generatoren, Kühler oder Klimaanlagen in ein mobiles Fahrzeug eingebaut werden müssen, bieten H-Mounts eine ausgezeichnete Lösung. Mit ihrem einfachen und leicht zu installierenden Design sind sie ab Lager mit verschiedenen Steifigkeiten erhältlich, um jeder spezifischen Anwendung am besten gerecht zu werden. Auf diese Weise kann ungleichmässige Lastverteilung zwischen den verschiedenen Auflagepunkten leicht ausgeglichen werden.



Marinelager

Marinelager sind hauptsächlich für die Aufhängung von Motoren aller Art vorgesehen, sowohl im Marinebereich als auch in Baumaschinen oder stationären Motoren wie z.B. Generatoren. Aufgrund ihrer Form ist die Quer- und Längssteifigkeit unterschiedlich, um auf unterschiedliche Belastungen, wie z.B. die von einem Bagger erzeugten Längsstösse, bestmöglich reagieren zu können. Das Metallteil umschliesst das Elastomer vollständig, um es vor UV-Strahlen und möglichen Öl- und Fettverschmutzungen zu schützen.


Hochleistungsgeneratorenlager

Die Hochleistungsgeneratorenlager sind speziell für grosse Generatoren und Dieselmotoren ausgelegt, um eine optimale Schwingungsisolierung zu gewährleisten. Die eingebaute Schutzkappe schützt das Element vor Spritzwasser oder Öl. Durch die hochwirksame Isolierung werden selbst niederfrequente Schwingungen nicht in die Konstruktion weitergeleitet. Die zwei verschiedenen Lagergrössen decken eine hohe Tragfähigkeit ab, jeder Typ ist in 4 verschiedenen Steifigkeiten erhältlich. Dank der hohen Durchbiegung kann eine Abstimmfrequenz von bis zu 4 Hz erreicht werden

Produktliste

Produkt  Bild Beschreibung Technische Daten Insulation capacity Key applications  Bestellen
      Statische Last
in N
Eigenfrequenz
in Hz
Federweg
in mm
Hohe axiale Flexibilität Hohe radiale Flexibilität Hohe axiale und radiale
Flexibilität
Mittel- und Niederfrequenz Schutz gegen Stöße und Schock HVAC/Ventilatoren Generatoren

Pumpen/Kompressoren

Getriebe

Fahrzeugkabinen

Maschinen/Pressen Aufzüge Elektrische Gehäuse

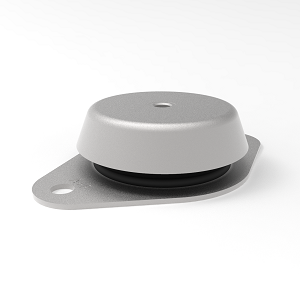

APSOvib®
Maschinenlagerungselement
mit Abreisssicherung
Universell einsetzbare Elemente für die elastische Lagerung von Maschinen und Geräten; geringe Gesamthöhe; höhere horizontale als vertikale
Steifigkeit
<2450 >9 <3.5 x     x x x x x x     x x
APSOvib®
Maschinenlagerungselement
mit verstärktem Gehäuse
und Abreisssicherung
Speziell für mobiles Gerät, wo hohe Beschleunigungen auftreten können und nur wenig Einbauraum vorhanden ist <2500 >9.2 <3 x       x x x x x       x
APSOvib®
Maschinenlagerungselement
mit verstärktem Gehäuse
und Abreisssicherung



In sechs verschiedenen Grössen in jeweils drei unterschiedlichen Härten und mit progressiven Dämpfungseigenschaften erhältlich; abreisssicher dank Anschlagscheiben <30000 >6 <7     x x x x x x x x x
APSOvib®
Konische Lagerungselemente
HD (High Deflection)
Konzipiert für Landwirtschafts- und Baumaschinen zur Schockabsorption und Isolierung von Fahrzeugkabinen gegen Motorvibrationen <5000 >6.2 <6.5     x x x   x x x x x
APSOvib® CUPMOUNT Lagerungselemente

Einsetzbar für Kompression-, Zug- und Scherungsanwendungen; besonders geeignet für die Lagerungen auf Fahrzeugen; Wand- und Deckenlagerung <6480 >11.8 <1.8     x     x   x         x

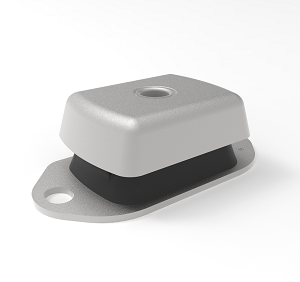

APSOvib®
Marinelager


Konzipiert für den Schiffbau, Generatoren und Dieselmotoren <9400 >6.5 <6     x x x     x x x
APSOvib®
Hochleistungs-generatorenlager


Speziell entwickelt für grosse Generatoren und Dieselmotoren für optimale Schwingungsisolation; die Schutzkappe schützt das Lagerungselement vor Spritzwasser und Öl <42000 >4 <16 x   x x x x x x
APSOvib®
H-Mounts
Sicherer Schutz gegen Schwingungen; gute Geräuschisolierung; speziell entwickelt für den rauen Einsatz oder als Gerätelager <10000 >13 <1.5     x     x         x x x

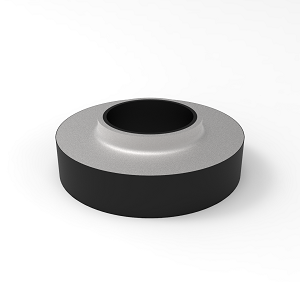

APSOvib®
Isolierungsringe


Geeignet für die elastische Lagerung; bei Einwirkung von Zugkraft; in Paaren gegeneinander vorgespannt <3720 >11.5 <1.9 x         x         x x x
