APSOvib® Lagerungselemente für statische Anwendungsbereiche
Speziell entwickelt für die Schwingungsisolation und den Rutschschutz in statischen Anwendungsbereichen
Diese Lagerungselemente sind speziell für statische Anwendungen konzipiert. Sie bieten einerseits eine wirksame Isolierung gegen Vibrationen und verhindern andererseits ein Wegrutschen der Maschine. Bei Bedarf können sie auch am Boden befestigt werden, und einige sind mit einer Schraube zur Nivellierung der Maschine erhältlich.
Das Anwendungsspektrum reicht von leichten Niederfrequenzmaschinen über rotierende Maschinen wie Ventilatoren oder Kompressoren bis hin zu Aufhängekonstruktionen und schweren Maschinen.
Anwendungen
- HVAC/Ventilatoren
- Generatoren
- Pumpen/Kompressoren
- Getriebe
- Combustion engines
- Fahrzeugkabinen
- Maschinen/Pressen
- Elektrische Gehäuse
Maschinenlager
Maschinenlager mit oder ohne Schrauben sind universell einsetzbare Elemente zur Schwingungsisolation von Maschinen und Geräten. Sie haben eine geringe Bauhöhe und ihre horizontale Steifigkeit ist höher als die vertikale Steifigkeit. Die Befestigungsschraube bietet auch die Möglichkeit, die Maschine zu nivellieren, wenn sie nicht auf einem perfekt ebenen Boden steht.

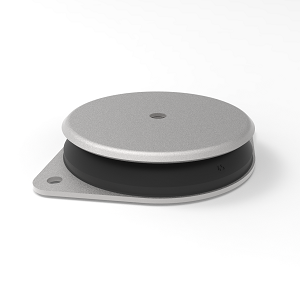

Scherungslagerelemente APK
Die Scherungslagerelemente APK sind für rotierende Maschinen wie Ventilatoren, Kompressoren und Klimaanlagen mit geringer Schwungradunwucht konzipiert. Aufgrund ihrer Hohlform können sie für die Isolierung kleiner Lasten eingesetzt werden, was ein wesentlicher Vorteil gegenüber anderen Maschinenlagerungen ist.
Maschinenfüsse HD High Deflection
Maschinenfüsse HD High Deflection < 50 kg werden bevorzugt zur optimalen Schwingungsisolation bei Kompressoren und leichten Maschinen mit niedriger Störfrequenz eingesetzt. Die Kontaktflächen sind vollständig gegen äussere Medien abgedichtet.

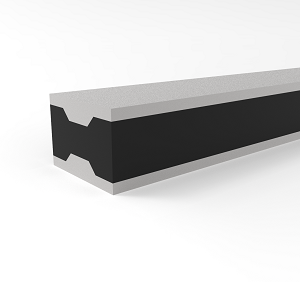

Gummimetallschienen
Gummimetallschienen werden für schwingungsisolierende Lagerungen von schweren Systemen gewählt. Sie sind in Originallängen ab Lager lieferbar und lassen sich leicht auf die gewünschten Abmessungen zuschneiden. Die Dicke des vulkanisierten Metallblechs ermöglicht das Gewindeschneiden.

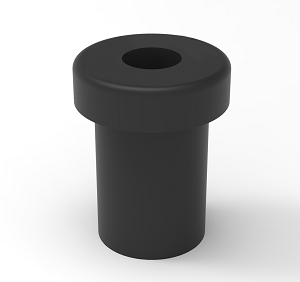

FLEX-LOC Schraubenisolierungen
FLEX-LOC Schraubenisolierungen bieten eine einfache Lösung für die Montage von Geräten oder die Verbindung von Blechen, Metallplatten und Glasscheiben. Auf diese Weise ermöglicht ein einziges Element die einfache Montage von aussen wie ein Niet und entkoppelt die Elemente voneinander, wodurch die Übertragung von Schwingungen auf die gesamte Struktur vermieden wird. Dieses Element wird insbesondere beim Bau von Maschinen und Traktorenaufbauten eingesetzt.
Produktliste
Produkt | Bild | Deschreibung | Technische Daten | Isolationskapazität | Hauptanwendungen | Bestellen | |||||||||||||
Statische Last in N | Eigenfrequenz in Hz | Federweg in mm | Hohe axiale Flexibilität | Hohe radiale Flexibilität | Hohe axiale und radiale Flexibilität |
Mittel- und Niederfrequenz | Schutz gegen Stöße und Schock | HVAC/Ventilatoren | Generatoren | Pumpen/Kompressoren | Getriebe | Verbrennungsmotoren | Fahrzeugkabinen | Maschinen/Pressen | Elektrische Gehäuse | ||||

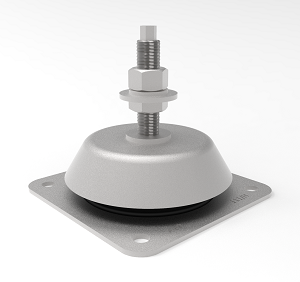

APSOvib® Maschinenlager mit Schrauben |
![]() |
Universell einsetzbare Elemente für die elastische Lagerung von Maschinen und Geräten; geringes Gesamtgewicht; höhere horizontale als vertikale Steifigkeit | <20600 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

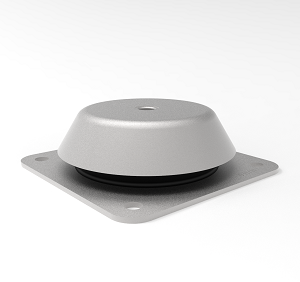

APSOvib® Maschinenlager ohne Schrauben |
![]() |
Universell einsetzbare Elemente für die elastische Lagerung von Maschinen und Geräten; geringes Gesamtgewicht; höhere horizontale als vertikale Steifigkeit | <20600 | >8.5 | <3.5 | x | x | x | x | x | |||||||||
APSOvib® Scherungslager-elemente APK |
![]() |
Konzipiert für rotierende Maschinen wie Ventilatoren, Kompressoren und Klimaanlagen mit geringer Unwucht in den Kurbelwellen | <14300 | >7 | <5 | x | x | x | x | x | x | ||||||||

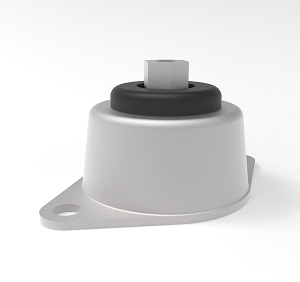

APSOvib® Glockenförmige Lagerungselemente |
![]() |
Diese Elemente sind abrisssicher und werden als Federelement montiert; Brandschutzkonstruktion | <490 | >7.9 | <4 | x | x | x | x | x | |||||||||

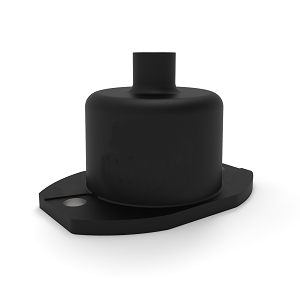

APSOvib® Maschinenlager HD < 50 kg |
![]() |
Optimaler Vibrationsschutz für Kompressoren und leichte rotierende Maschinen wie Pumpen oder Lüfter; die Kontaktoberflächen sind komplett gegen das Eindringen von äusseren Medien abgedichtet | <500 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
APSOvib® Maschinenlager HD > 50 kg |
![]() |
Optimaler Vibrationsschutz für Kompressoren und leichte rotierende Maschinen wie Pumpen oder Lüfter; die Kontaktoberflächen sind komplett gegen das Eindringen von äusseren Medien abgedichtet |
<4000 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
APSOvib® Gummi-Metall-Schienen |
![]() |
Für die Schwingungsdämpfung von schweren Anlagen; kann auf die erforderliche Grösse zugeschnitten werden; die Dicke der vulkanisierten Metallplatte ermöglicht das Einbringen von Gewinden | <450000 | >6 | <7 | x | x | x | x | x | x | x | |||||||
APSOvib® FLEX-LOC Schraubenisolation |
![]() |
Die einfache Lösung für die Montage von Geräten oder die Verbindung von Blechen, Metalloder Glassplatten | <275 | - | - | x | x | x | x | x | |||||||||
APSOvib® Lagerungselemente |
Geeignet für die elastische Lagerung von stationären Geräten oder Motoren; die Anschlagplatten können den Federweg der Elemente in Druckund Zugrichtigung begrenzen, um eine Überlastung zu verhindern | <4120 | >5.3 | <9.1 | x | x | x | x | x | x | |||||||||

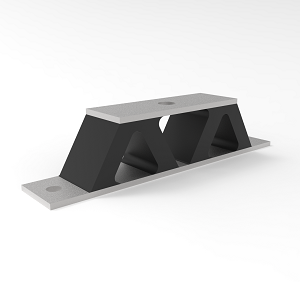

APSOvib® U-, V- und W-Lager |
![]() |
Für die elastische Montage von sensiblem Gerät, das vor Erschütterungen geschützt werden muss | <590 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

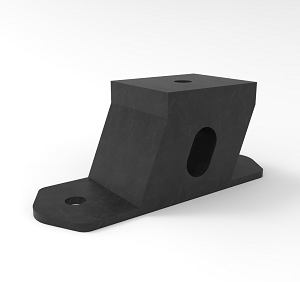

APSOvib® Federungselemente |
![]() |
Für die elastische Montage von sensiblem Gerät, das vor Erschütterungen geschützt werden muss | <1120 | >6.5 | <5.9 | x | x | x | x | x | x | ||||||||

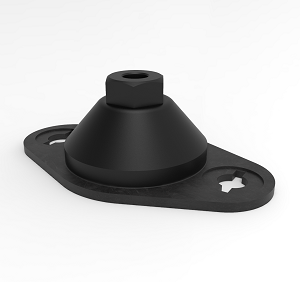

APSOvib® Elemente in Hutform |
![]() |
Besonders geeignet für die Lagerung kleiner Geräte; Querstabilität; ermöglichen die Niederfrequenzlagerung | <1370 | >5 | <10 | x | x | x | x | x | x | ||||||||

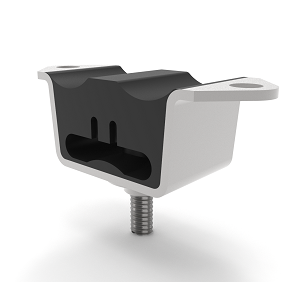

APSOvib® Deckenelemente mit Gewindeschraube und Gewindebohrung |
![]() |
Klassische Hängeelemente; für die elastische Federung von Lampen und Röhren | <280 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

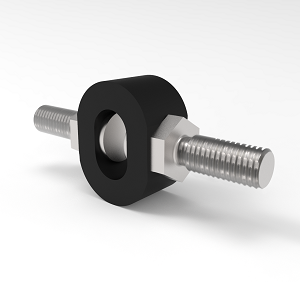

APSOvib® Ringelemente SM |
![]() |
Optimale Vibrationsisolation für leichtes Gerät mit tiefer Frequenz | - | - | - | x | x | x | x | x | x |
