APSOvib® pour applications mobiles
Assortiment de produits permettant de monter en toute sécurité des appareils sur des applications mobiles
Cet assortiment de produits est conçu pour être utilisé partout où des dispositifs tels que des moteurs, des cabines, des générateurs ou des compresseurs doivent être solidement montés dans des tracteurs, des machines de construction, des camions, des bus ou d'autres véhicules en mouvement, et pour protéger efficacement contre les vibrations et le bruit. Dans ce cas, il est très important que l'appareil ne s'arrache pas, même en cas d'accident. Dans de telles situations de choc, les supports Angst+Pfister pour applications mobiles garantissent une résistance à l'arrachement pour une accélération de 5G et plus grâce à leur construction métal sur métal.
De plus, ils offrent une protection isolante idéale contre toutes sortes de vibrations possibles dans l'application mobile. Celles-ci ne sont pas seulement causées par l'appareil monté lui-même, mais aussi par le véhicule en marche ou par l'environnement, comme les inégalités ou les trous dans la route.
Applications
- CVC/Ventilateur
- Groupe électrogène
- Pompes et compresseurs
- Boîtes de vitesses
- Moteurs à combustion
- Véhicules-cabines
- Machines et presses
- Boîtiers électriques

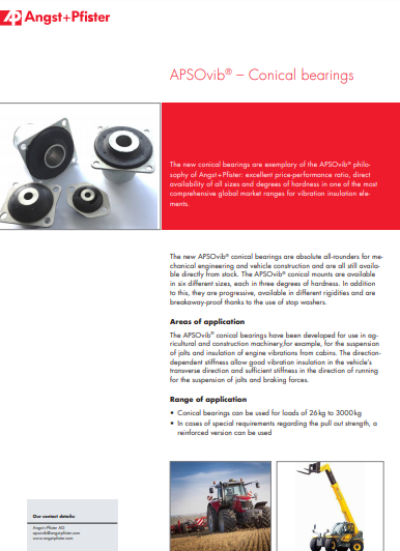

Cônes
Dans le domaine de la suspension de la cabine et du moteur, les cônes offrent une des meilleures solutions. Ils sont disponibles en deux versions différentes, standard et HD pour les fortes déviations afin de garantir une meilleure isolation. Leur rigidité est progressive lorsque la partie supérieure en élastomère entre en contact avec la rondelle métallique, ce qui donne l'avantage d'une excellente capacité d'isolation et d'absorption des chocs dus aux mouvements du véhicule. Selon l'application, ils peuvent également avoir des rigidités différentes dans le sens longitudinal et transversal. Leur forme conique leur confère une durée de vie exceptionnelle pour répondre aux exigences les plus strictes.

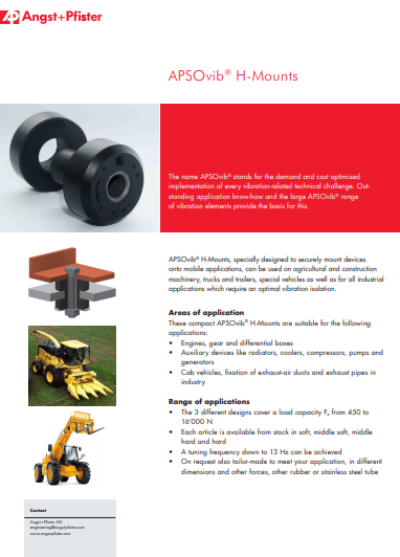

Supports H APSOvib®
Lorsque des agrégats tels que des compresseurs ou des générateurs, des radiateurs ou des climatiseurs doivent être installés dans un véhicule mobile, les supports H offrent une excellente solution. De conception simple et facile à installer, ils sont disponibles en stock avec différentes rigidités pour s'adapter au mieux à chaque application spécifique. De cette manière, il est facile de compenser la répartition inégale de la charge entre les différents points d'appui.

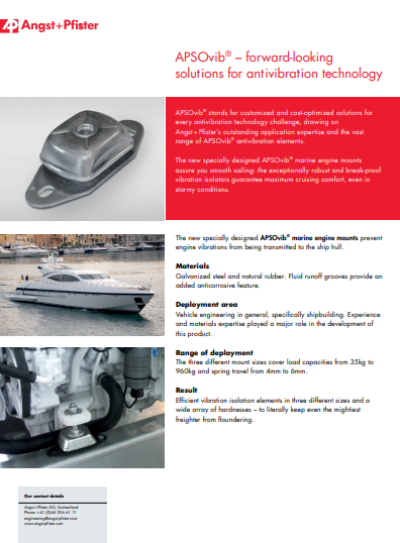

Plots marins
Les plots marins sont principalement destinés à la suspension de moteurs de toutes sortes, dans le secteur maritime ainsi que dans les machines de construction ou les moteurs stationnaires comme les générateurs. En raison de leur forme, la rigidité transversale et longitudinale est différente afin de répondre au mieux aux différentes contraintes comme les chocs longitudinaux générés par une pelleteuse. La partie métallique recouvre entièrement l'élastomère pour le protéger des rayons UV et des éventuels déversements d'huile et de graisse.

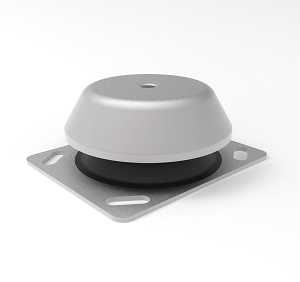

Supports pour groupes électrogènes à haut rendement
Les supports pour groupe électrogène à haut rendement sont spécialement conçus pour les gros générateurs et les moteurs diesel afin d'assurer une isolation optimale des vibrations. Le capuchon de protection intégré protège l'élément contre les projections d'eau ou d'huile. En raison de sa grande efficacité d'isolation, même les vibrations basse fréquence ne sont pas transmises à la structure. Les deux tailles différentes de supports permettent de couvrir une capacité de charge élevée, chaque type est disponible en 4 rigidités différentes. Grâce à leur forte déviation, on peut atteindre une fréquence de syntonisation de 4 Hz.
Tableau des produits
| Produit | Image | Description | Données techniques | Capacité d'isolation | Principales applications | Commander | |||||||||||||
| Capacité de charge en N | Fréquence naturelle en Hz | Flèche en mm | Flexibilité axiale élevée | Flexibilité radiale élevée | Flexibilités axiale et radiale élevées | Basse et moyenne fréquences | Protection contre les à-coups et les chocs | Climatiseurs/ventilateurs | Générateurs électriques | Pompes et compresseurs | Boîtes d'engrenages | Moteurs à combustion | Cabines de véhicules | Machines et presses | Boîtiers électriques | ||||

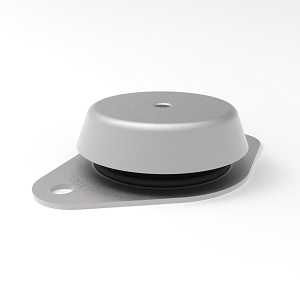

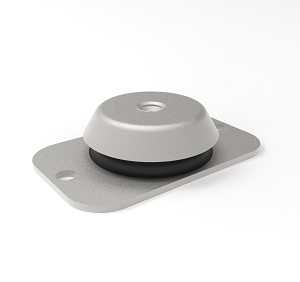

| APSOvib® Supports de machine avec dispositif de sécurité anti-arrachement |  |
Éléments pour applications universelles pour l'isolation antivibratoire des machines et des appareils ; hauteur hors tout réduite ; rigidité horizontale plus élevée que la rigidité verticale | <2450 | >9 | <3.5 | x | x | x | x | x | x | x | x | x | |||||

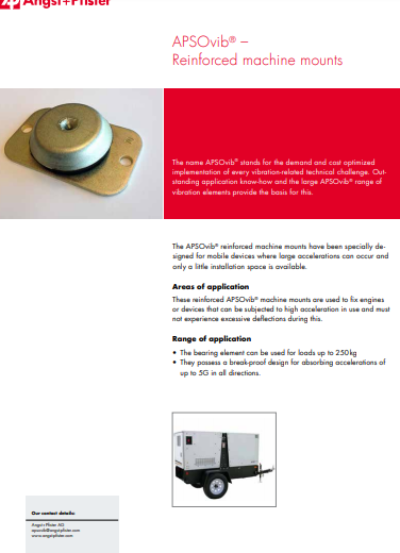

| APSOvib® Supports de machine avec corps renforcé et dispositif de sécurité anti-arrachement |  |
Spécialement conçus pour les appareils mobiles susceptibles de présenter d'importantes accélérations et pour lesquels l'espace d'installation est restreint | <2500 | >9.2 | <3 | x | x | x | x | x | x | x | |||||||

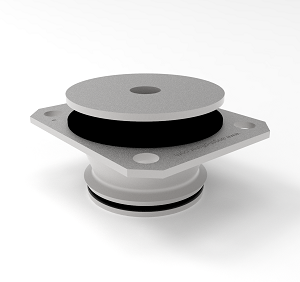

| APSOvib® Supports coniques |  |
Disponibles en six tailles différentes, chacune avec trois niveaux de dureté et amortissement progressif ; résistants à l’arrachement grâce à des rondelles de butée | <30000 | >6 | <7 | x | x | x | x | x | x | x | x | x | |||||

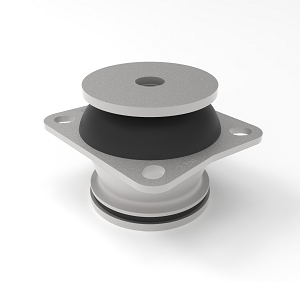

| APSOvib® Supports coniques HD (flexion élevée) |
 |
Conçus pour l'équipement agricole et de construction, pour absorber les chocs et isoler les cabines des vibrations du moteur | <5000 | >6.2 | <6.5 | x | x | x | x | x | x | x | x | ||||||

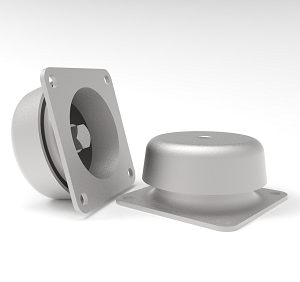

| APSOvib® CUPMOUNT Éléments de suspension |  |
Peuvent être utilisés dans les applications de compression, de traction et de cisaillement ; spécialement conçus pour les supports sur véhicules ; fixations murales et au plafon | <6480 | >11.8 | <1.8 | x | x | x | x | ||||||||||

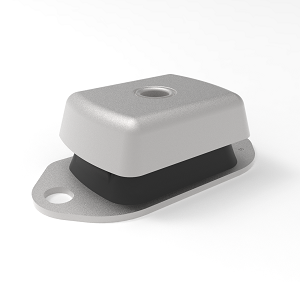

| APSOvib® Supports marins |  |
Conçus pour la construction navale, les générateurs et les moteurs diesel | <9400 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
| APSOvib® Supports de générateurs électriques hautes efficacité |  |
Spécialement conçus pour les générateurs et les moteurs diesel de grande taille, pour fournir une isolation optimale des vibrations ; la cloche métallique protège l'élément des projections d'eau et d'huile | <42000 | >4 | <16 | x | x | x | x | x | x | x | |||||||
| APSOvib® HMounts |  |
Support antivibratoire sécurisé ; bonne isolation contre les bruits structurels ; conçus pour les cabines | <10000 | >13 | <1.5 | x | x | x | x | x | |||||||||

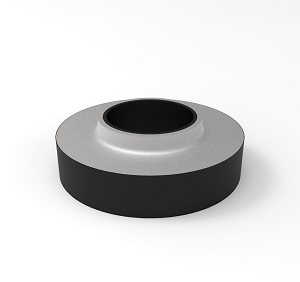

| APSOvib® Anneaux isolants |  |
Adaptés aux montages élastiques soumis à des forces de traction ; assemblage par paire en précontrainte | <3720 | >11.5 | <1.9 | x | x | x | x | x | |||||||||
