Supports APSOvib® pour applications statiques

Spécialement conçus pour les applications statiques afin d'isoler les vibrations et d'éviter le glissement

  • Mounts for static applications overview: Machine mount and rubber-metal rail
  • Mounts for static applications overview: Machine mount and rubber-metal rail

Ces supports sont spécialement conçus pour des applications statiques. D'une part, ils assurent une isolation efficace des vibrations et, d'autre part, ils empêchent la machine de glisser. Si nécessaire, ils peuvent également être fixés au sol et certains sont disponibles avec une vis pour mettre la machine à niveau.

La gamme des applications va des machines légères à basse fréquence et des machines rotatives, comme les ventilateurs ou les compresseurs, aux constructions suspendues et aux machines lourdes.


Applications

  • CVC/Ventilateur
  • Groupe électrogène
  • Pompes et compresseurs
  • Boîtes de vitesses
  • Moteurs à combustion
  • Véhicules-cabines
  • Machines et presses
  • Boîtiers électriques


Supports de machines

Les supports de machines avec ou sans vis sont des éléments universellement applicables pour l'isolation des vibrations des machines et des appareils. Ils ont une petite hauteur totale et leur rigidité horizontale est supérieure à la rigidité verticale. La vis de fixation donne également la possibilité de mettre la machine à niveau lorsqu'elle n'est pas placée sur un sol parfaitement plat.


Supports de machine en APK

Les supports de machines en APK sont conçus pour les machines rotatives, comme les ventilateurs, les compresseurs et les climatiseurs, à faible déséquilibre du rotor. Grâce à leur forme creuse, ils peuvent être utilisés pour l'isolation de petites charges, ce qui constitue un avantage considérable par rapport aux autres supports de machines.


Supports de machines HD Haute déviation

Les supports de machine HD Haute déviation < 50 kg sont davantage utilisés pour une isoler de manière optimale les vibrations des compresseurs et des machines légères à faible fréquence perturbatrice. Les faces de contact sont complètement étanches aux milieux extérieurs.


Rails caoutchouc-métal

L'isolation par vis FLEX-LOC offre une solution simple pour l'assemblage d'appareils ou la jonction de tôles, de plaques métalliques et de carreaux de verre. Ainsi, un seul élément permet un assemblage facile de l'extérieur, comme un rivet, et désolidarise les éléments les uns des autres, évitant ainsi la transmission des vibrations dans toute la structure. Cet élément est particulièrement utilisé dans la construction de machines et de carrosseries de tracteurs.

Tableau des produits

Produit  Image Description Données techniques Capacité d'isolation Principales applications

Commander
      Capacité de charge en N Fréquence naturelle en Hz Flèche en mm Flexibilité axiale élevée Flexibilité radiale élevée Flexibilités axiale et radiale élevées Basse et moyenne fréquences Protection contre les à-coups et les chocs Climatiseurs/ ventilateurs Générateurs électriques Pompes et compresseurs Boîtes d'engrenages Moteurs à combustion Cabines de véhicules Machines et presses Boîtiers électriques

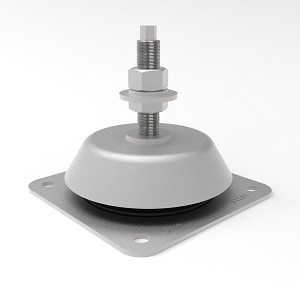

APSOvib® Supports de machines  avec vis Éléments pour applications universelles pour l'isolation antivibratoire des machines et des appareils ; à masse total réduite ; rigidité hori­zontale plus élevée que la rigidité verticale <20600 >8.5 <3.5 x         x   x       x x

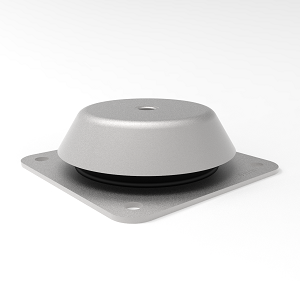

APSOvib® Supports de machines  sans vis Éléments pour applications universelles pour l'isolation antivibratoire des machines et des appareils ; à masse total réduite ; rigidité hori­zontale plus élevée que la rigidité verticale <20600 >8.5 <3.5 x         x   x       x x

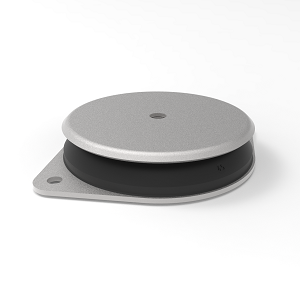

APSOvib® Supports de machine APK Conçus pour les machines rotatives telles que les ventilateurs, les compresseurs et les climatiseurs avec déséquilibre du volant réduit <14300 >7 <5     x x   x   x       x x

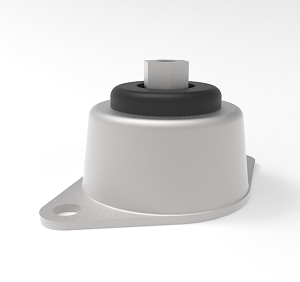

APSOvib® Éléments en cloche Ces éléments sont garantis contre la l’arrache­ment et installés en tant qu'éléments de suspension aux plafonds ; la construction assure également la sécurité en cas d'incendie <490 >7.9 <4 x     x   x           x x
APSOvib® Supports de machines HD  < 50 kg Isolation antivibratoire optimale pour les compresseurs et machines légères à basse fréquence ; les faces d’appui sont intégralement protégées du médium extérieur <500 >6.5 <6     x x   x   x       x x

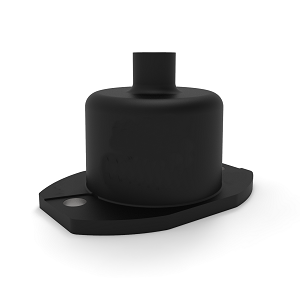

APSOvib® Supports de machines HD  > 50 kg Isolation antivibratoire optimale pour les compresseurs et machines légères à basse fréquence ; les faces d’appui sont intégralement protégées du médium extérieur <4000 >6.5 <6     x x   x   x       x x

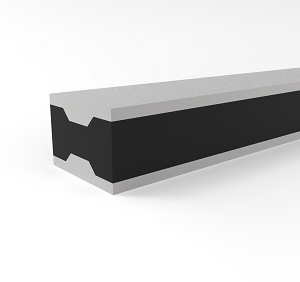

APSOvib® Rails caoutchouc­métal Pour les appuis d’antivibratuon de systèmes lourds ; peuvent être coupés aux dimensions requises ; l'épaisseur des plaques métalliques permet le taraudage <450000 >6 <7 x     x     x x x x   x

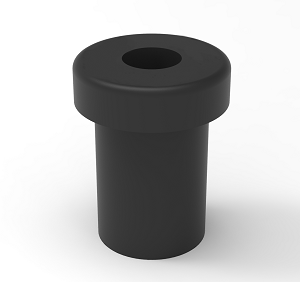

APSOvib® FLEX­LOC Élément de fixation antivibratoire La solution simple pour l'assemblage des appareils ou la fixation de feuilles, de tôles et de carreaux de verre <275 - -     x     x         x x x
APSOvib® Roulements   Peuvent être utilisés en tant que supports élas­tiques pour les équipements à moteur et stationnaires ; les plaques de butée peuvent limiter la course de ressort des éléments en compression ou en extension afin d'éviter lessurcharges <4120 >5.3 <9.1     x x   x   x       x x

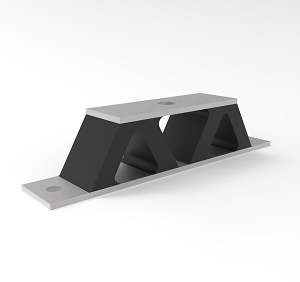

APSOvib® Supports U, V et W Pour le montage élastique des instruments sensibles qui doivent être protégés contre  les vibrations <590 >8.5 <3.5
APSOvib® Éléments de suspension Pour le montage élastique des instruments sensibles qui doivent être protégés contre les vibrations <1120 >6.5 <5.9     x x   x   x       x x
APSOvib® Éléments forme chapeau Particulièrement adaptés au stockage des petits appareils ; stabilité latérale ; permettent un stockage basse fréquence <1370 >5 <10

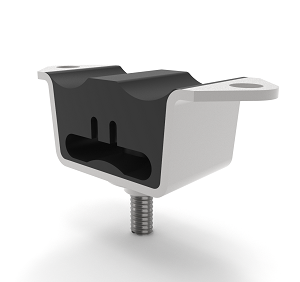

APSOvib® Éléments pour plafonds avec boulon et orifice filet Éléments classiques pour suspension, adaptés  à la suspension élastique de lampes et de tuyaux <280 >8.5 <3.5 x         x   x       x x

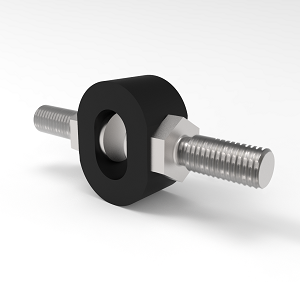

APSOvib® Éléments d'anneau SM Isolation antivibratoire optimale pour les appa­reils légers à basse fréquence - - -     x x   x   x       x x
