Joints hydrauliques et pneumatiques APSOseal®

Joints de piston, de tige et de racleur pour applications hydrauliques et pneumatiques

Description Tableau des produits Téléchargements associés

Les éléments essentiels pour maîtriser l'énergie des fluides

Sans ces éléments clés, il serait impossible d'utiliser l'énergie des circuits de fluides des innombrables façons qui existent aujourd'hui. Les joints hydrauliques et pneumatiques sont des dispositifs simples ou composites utilisés pour maintenir la séparation des fluides (liquides ou gazeux) entre deux chambres des actionneurs hydrauliques ou pneumatiques. De cette manière, les fluides ne circulent que dans les chemins définis et transfèrent la puissance en fonction de la finalité de la machine. Dans la plupart des cas, les actionneurs dans lesquels ils sont intégrés produisent des mouvements alternatifs (courses), mais dans d'autres cas, ils peuvent également produire des oscillations angulaires. Pour satisfaire toutes ces applications dynamiques, il faut une gamme complète de modèles. Selon la fonction spécifique, il est possible d'utiliser différents types de joints qui sont classés comme suit : joints de piston, joints de tige, joints rotatifs, joints racleurs et bagues de guidage.

Les joints hydrauliques et pneumatiques sont surtout utilisés dans les systèmes d'étanchéité des vérins hydrauliques et pneumatiques conçus pour les machines automatiques, les presses, les systèmes de direction assistée et les machines agricoles. D'autres applications plus sophistiquées comprennent différents systèmes d'étanchéité pour les vérins hydrauliques à usage intensif (comme les actionneurs des engins de construction) ou pour d'autres dispositifs comme le contrôle du débit de fluide par les vannes de refoulement utilisées dans l'industrie alimentaire et des boissons, pharmaceutique et chimique.

Cependant, la fonction d'étanchéité primaire n'est que l'une des conditions à remplir par un joint hydraulique ou pneumatique efficace et fiable, car d'autres caractéristiques sont également essentielles.

La connaissance des matériaux est un facteur clé pour créer des joints performants

Qu'il s'agisse d'un joint en caoutchouc ou en plastique, le choix des bons matériaux permet d'obtenir une inertie chimique appropriée face au milieu en contact, des performances physiques correctes à l'épreuve de la température et de la pression de service, et les propriétés tribologiques nécessaires pour offrir une faible friction et une haute résistance à l'abrasion.

Une large gamme de composés en PTFE, mais aussi en polyuréthane et autres élastomères comme les composés NBR, HNBR et FKM, sont disponibles chez Angst+Pfister pour des conditions de travail en environnement lubrifié ou sec. Selon l'application, ils peuvent être conçus pour s'auto-dynamiser, avec des composants en caoutchouc dynamisants et avec des ressorts en acier.

Il va sans dire que la meilleure solution pour votre application d'étanchéité peut être obtenue en faisant appel à notre compétence hautement spécialisée dans le domaine des matériaux. Avec notre savoir-faire en ingénierie pour concevoir le design le plus efficace de joints hydrauliques et pneumatiques, c'est le succès assuré !

Finaliser la solution efficace

La pression de travail, la vitesse, les contraintes dimensionnelles, la température de travail, la composition chimique du milieu à étancher, le faible frottement et la longue durée de vie sont autant de conditions qu'une solution efficace doit satisfaire. Depuis 100 ans, Angst+Pfister a développé une expertise spécifique dans les différentes industries OEM pour vous aider à définir les solutions d'étanchéité les plus appropriées pour vous.

Angst+Pfister propose une gamme complète d'articles d'étanchéité normalisés standard présentés dans le tableau ci-dessous, ainsi que la possibilité de co-concevoir des dispositifs personnalisés pour répondre pleinement aux exigences des clients, même les plus strictes, pour des applications exigeantes. Nos spécialistes en ingénierie et en application produits ont pour objectif de fournir une technologie de pointe et des solutions de valeur pour toutes vos applications hydrauliques et pneumatiques. Contactez-nous dès maintenant !

Applications

Fluides agressifs
Denrées alimentaires
Applications de gaz
Vérins à haute résistance
Haute/basse température
Hydraulique industrielle
Machines à injection
Machines-outils
Technologie médicale
Hydraulique mobile
Pneumatique
Vérins pneumatiques
Applications mal lubrifiées
Presses
Vérins standard
Vannes
Hydraulique de l'eau

Commander maintenant

Joints de piston

Les joints de piston peuvent être des éléments à simple ou double effet. Dans le premier cas, ils doivent résister à la pression d'un côté ; dans le second, la pression vient alternativement des deux côtés. Le facteur de succès : une excellente combinaison d'étanchéité, de comportement lubrifiant et de résistance au frottement et à l'extrusion. Il existe différents modèles de profil et de matériaux parmi lesquels vous pouvez choisir, en fonction de votre demande. Angst+Pfister propose une large gamme de joints de piston haute qualité, en version standard ou spéciale.

Joints de tige

Les joints de tige sont des éléments à simple effet qui doivent garantir l'absence totale de fuite dans l'atmosphère et sont donc soumis à toutes les conditions de fonctionnement. En outre, un faible frottement, des propriétés mécaniques élevées, une conception compacte et une facilité d'installation sont quelques-unes des principales exigences demandées par le marché. La géométrie et les matériaux utilisés dépendent de plusieurs facteurs. Angst+Pfister propose une large gamme de joints de tige haute qualité, en version standard ou spéciale. Contactez nos ingénieurs pour trouver la solution la plus appropriée et la plus rentable pour votre application.

Joints racleurs

Les joints racleurs sont utilisés pour empêcher la contamination interne du système hydraulique lorsque les tiges se rétractent. Il existe des modèles à simple ou double lèvre. Le profil et le matériau à utiliser dépendront non seulement de vos paramètres, mais aussi du système de joint de tige choisi, comme la disposition en tandem. Angst+Pfister propose une large gamme de joints racleurs haute qualité, en version standard ou spéciale.

Bandes /Bagues de guidage

Des bandes ou des bagues de guidage guident le piston/la tige, protègent du contact métallique entre les parties coulissantes et absorbent les charges radiales qui se produisent. Elles sont disponibles en rouleau (coupés à la bonne longueur) ou sous forme d'anneau préformé. Le matériau et la quantité de bagues d'usure à utiliser dépendront de votre application. Angst+Pfister propose des bagues de guidage en PTFE chargé ainsi qu'en POM, PA et en matériaux composites renforcés par du tissu.

Tableau des produits

Produit	Image	Applications	Application			Standard	Action		Paramètres				Commander
			Léger	Moyen	Lourd	ISO / DIN	Action unique	Double effet	Plage de température (°C)	Vitesse (m/s)	Pression (Mpa max.)	Matériau d'étanchéité

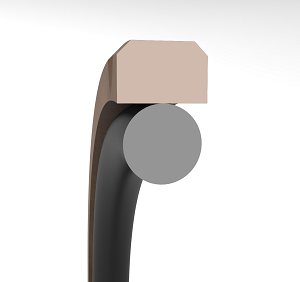

Joint de piston GRP		Vérins standard, hydraulique mobile, machines à injection, presses	x	x	x	ISO 7425/1		x	-40 à +200	15	40	PTFE BC.429-01 NBR ou FKM

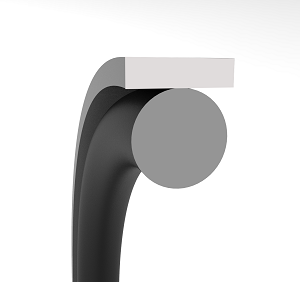

Joint de piston LRP		Vérins standard, pneumatique, hydraulique industrielle, machines-outils	x	x				x	-40 à +200	15	20	PTFE CG.18-01 NBR ou FKM

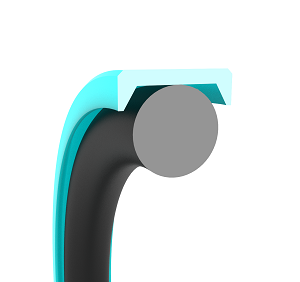

Joint de piston DDP		Vérins standard, pneumatique, hydraulique industrielle, machines-outils	x			ISO 3601 AS 4716		x	-40 à +200	15	20	PTFE MD.429-03 NBR ou FKM

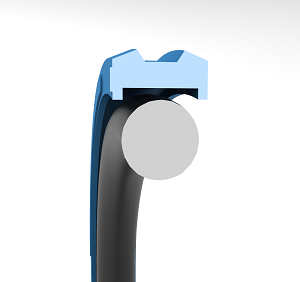

Joint de piston PSO		Vérins standard, hydraulique mobile, hydraulique industrielle		x	x	ISO 7425/1		x	-35 à +100	0.5	25	TPU 93.447-01 et NBR
Joint de piston VSP100		Haute/basse température, fluides agressifs, denrées alimentaires, vannes, technologie médicale	x	x	x	AS 4716	x		-200 à +260	15	40	PTFE CF.429-01 et ressort en V en acier inoxydable

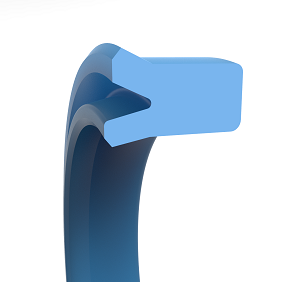

Joint de piston PSA		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x		ISO 5597/1	x		-35 à +100	0.5	40	TPU 93.447-01

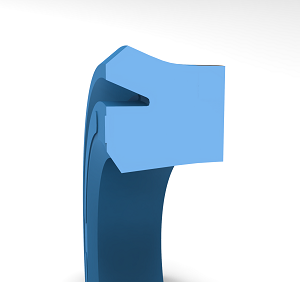

Joint de piston PAE		Vérins standard, hydraulique mobile, hydraulique industrielle		x	x	ISO 5597/1	x		-35 à +100	0.5	50	TPU 93.447-01
Joint de piston RPS		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x		ISO 5597/1	x		-35 à +100	0.5	40	TPU 93.447-01

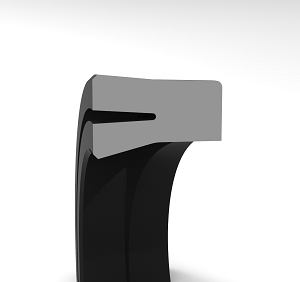

Joint de piston UM		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x			x		-30 à +100	0.5	10	NBR 90.447-01

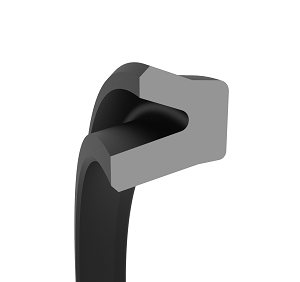

Joint de piston DEM		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x			x		-30 à +100	0.5	10	NBR 75.447-01

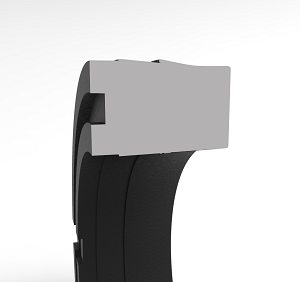

Joint de piston DMP		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x			x		-30 à +120	0.5	40	NBR 65.428-02 NBR 75.428-01
Joint de piston KDAE		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x	x			x	-30 à +100	0.8	40	TPU 93.447-01 TPE 63.447-01
Joint de piston KDSB		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x		ISO 6547		x	-30 à +100	0.5	30	TPE 63.447-01 NBR 70.447-02 POM

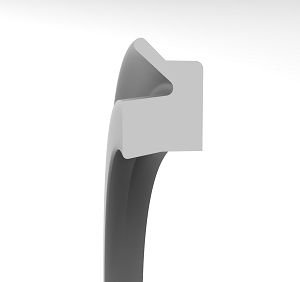

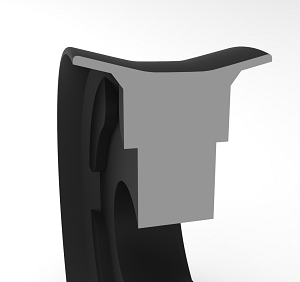

Joint de piston MPP		Vérins pneumatiques	x					x	-30 à +100	1	2	NBR 75.447-02
Joint de piston PSP		Vérins pneumatiques	x				x		-30 à +100	1	2	TPU 90.447-01

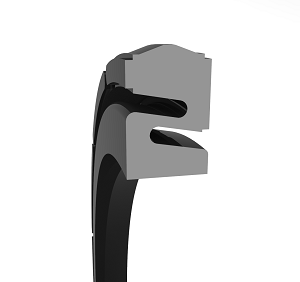

Joint de piston SPS/N		Vérins pneumatiques	x					x	-30 à +100	1	1.2	NBR 80.447-01

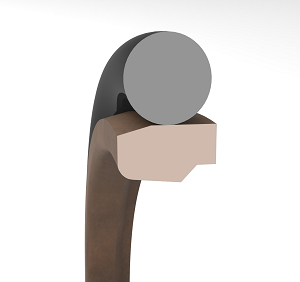

Joint de tige SSR		Vérins standard, hydraulique mobile, machines à injection, presses, machines-outils	x	x	x	ISO 7524/1		x	-40 à +200	15	40	PTFE BC.429-01 NBR ou FKM

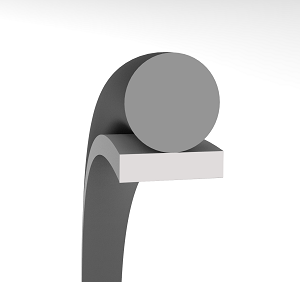

Joint de tige LRC		Vérins standard, pneumatique, hydraulique industrielle, machines-outils	x	x		ISO 7524/1		x	-40 à +200	15	20	PTFE CG.429-01 NBR ou FKM

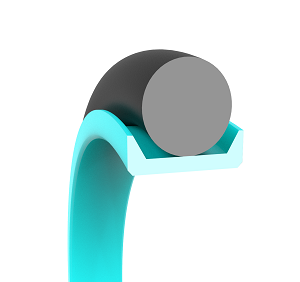

Joint de tige DDR		Vérins standard, pneumatique, hydraulique industrielle, machines-outils	x			ISO 3601 AS 4716		x	-40 à +200	15	20	PTFE MD.429-03 NBR ou FKM

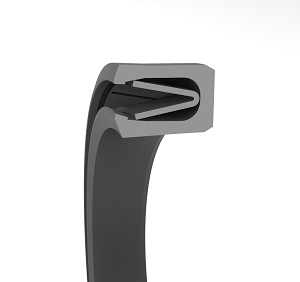

Joint de tige VSR 100		Haute/basse température, fluides agressifs, denrées alimentaires, vannes, technologie médicale	x	x	x	AS 4716	x		-200 à +260	15	40	PTFE CF.429-01 et ressort en V en acier inoxydable
Joint de tige RSA		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x		ISO 5597/1	x		-35 à +100	0.5	40	TPU 93.447-01
Joint de tige RSB2		Vérins standard, hydraulique mobile, hydraulique industrielle		x	x	ISO 5597/1	x		-35 à +100	0.5	50	TPU 93.447-01 POM 118.447-01

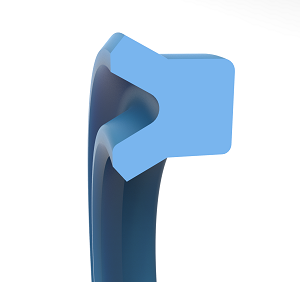

Joint de tige RPS		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x		ISO 5597/1	x		-35 à +100	0.5	40	TPU 93.447-01

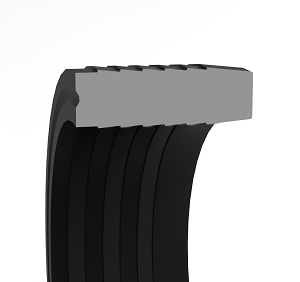

Joint de tige DMR		Vérins standard, hydraulique mobile, hydraulique industrielle		x	x		x		-30 à +120	0.5	40	NBR 65.428-02 NBR 75.428-01
Joint de tige UM		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x			x		-30 à +100	0.5	10	NBR 90.447-01

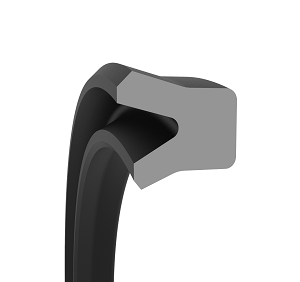

Joint de tige DIM		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x			x		-30 à +100	0.5	10	NBR 90.447-01

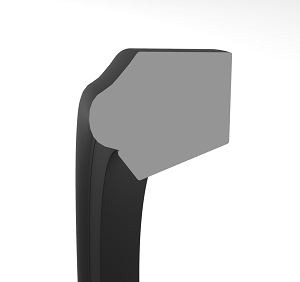

Joint de tige RSF8		Vérins standard, hydraulique mobile, hydraulique industrielle	x	x			x		-30 à +120	0.3	20	NBR 65.428-02 NBR 75.428-01

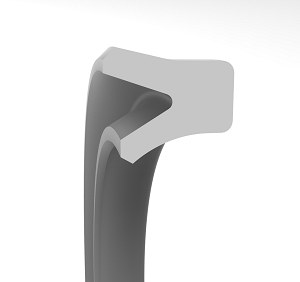

Joint de tige RSP		Vérins pneumatiques	x				x		-30 à +90	1	2	TPU 90.447-01

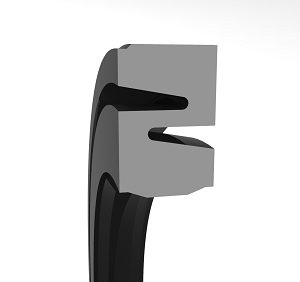

Joint de tige SRS/N		Vérins pneumatiques	x					x	-30 à +100	1	1.2	NBR 80.447-01

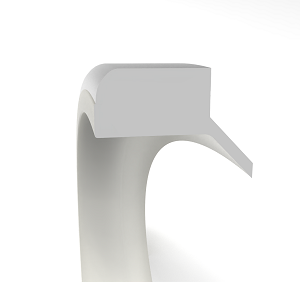

Joint racleur WSG		Vérins standard, hydraulique mobile	x	x			x		-35 à +100	0.8	0	TPU 94.447-02 insert métallique sur le diamètre extérieur

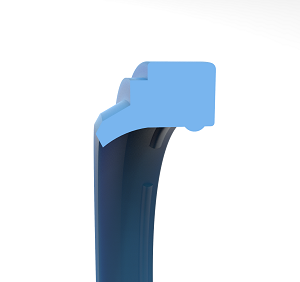

Joint racleur WWS		Vérins standard, hydraulique mobile	x	x			x		-35 à +100	1	0	> 36 mm=TPU 90.447-01 < 36 mm=TPU 93.447-01

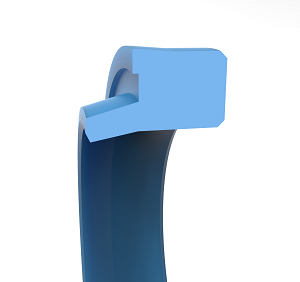

Joint racleur WSL		Vérins standard, hydraulique mobile	x	x	x		x		-35 à +100	1	0	TPU 93.447-01

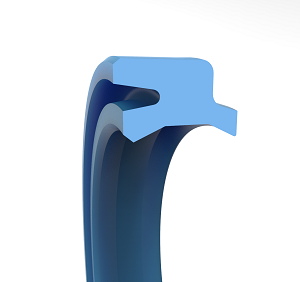

Joint racleur WED		Vérins standard, hydraulique mobile	x				x		-35 à +100	1	2	TPU 93.447-01

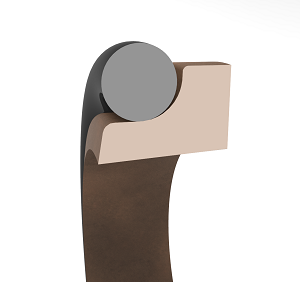

Joint racleur WES 100		Vérins standard, hydraulique mobile	x	x			x		-40 à +200	15	0	PTFE BC.429-01 NBR ou FKM

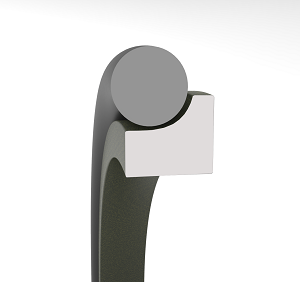

Joint racleur WES 500		Vérins à haute résistance, hydraulique mobile, presses	x	x	x		x		-40 à +200	15	0	PTFE BC.429-01 NBR ou FKM

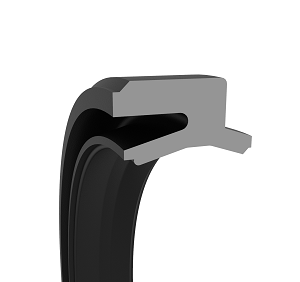

Joint racleur BWA		Vérins pneumatiques	x				x		-30 à +90	1	2	TPU 90.447-01
Bande / bague de guidage GT		Vérins standard, hydraulique mobile, machines à injection, presses, machines-outils	x	x				x	-60 à +150	15	15	PTFE BC.429-01
Bande / bague de guidage GT		Pneumatique, hydraulique de l'eau, vannes, applications de gaz, applications mal lubrifiées	x	x				x	-60 à +150	15	15	PTFE CG.429-01
