Tuyaux flexibles métalliques ASSIWELL®
Des tuyaux de dimensions individuelles répondant aux exigences les plus strictes
Tuyaux et raccords ASSIWELL® - la connexion parfaite
Dans le cadre de la technologie des fluides APSOfluid®, Angst+Pfister propose une gamme ASSIWELL® très complète avec des tuyaux ondulés, des raccords appropriés, des conduites en tuyaux ondulés et des compensateurs en acier inoxydable pour presque toutes les applications dans diverses industries. En fonction de l'application, des conditions de service et d'installation, ainsi que des propriétés des fluides, nos spécialistes vous proposent une solution sur mesure.
Les tuyaux ondulés et leurs avantages
Un tuyau flexible se compose du tuyau ondulé et des raccords de connexion qui servent d'interface avec le raccordement au système du client. Les tuyaux ondulés et les tuyaux spiralés pliés sont des tuyaux métalliques. Le matériau de base des tuyaux ondulés est constitué de tubes à paroi mince, sans soudure ou soudés dans la longueur, dans lesquels les ondulations sont formées mécaniquement ou hydrauliquement par des outils spéciaux. La forme des ondulations, l'épaisseur de la paroi et l'espacement des ondulations sont responsables des propriétés du tuyau ondulé comme la flexibilité, le comportement en flexion et la résistance à la pression. Pour augmenter la résistance à la compression, les tuyaux ondulés sont soit à double paroi, soit conçus avec un simple ou un double tressage. La tresse du tuyau sert à absorber la force longitudinale causée par la pression interne (pression de service). Le tressage s'adapte à l'état de mouvement (allongement) du tuyau.
Applications
- Industrie ferroviaire
- Industrie automobile
- Centrales électriques / énergies renouvelables
- Technologie du bâtiment
- Industrie des procédés
Notre gamme de tuyaux métalliques ondulés ASSIWELL®
Nos tuyaux métalliques ondulés ASSIWELL® sont fabriqués en acier inoxydable comme 1.4404, 1.4541 et 1.4571, la tresse est en 1.4301 ou dans le même matériau que le tuyau ondulé lui-même. Les tuyaux ondulés peuvent être utilisés dans une plage de température allant de -270°C à + 600°C. La pression de service dépend du diamètre nominal et des géométries (forme d'onde, nombre de tresses et épaisseur de paroi) et se situe entre 0,1 et 210 bar. Vous trouverez des informations techniques détaillées dans notre fiche technique sur les tuyaux métalliques ASSIWELL®.
Des raccords standard adaptés et de haute qualité
Nous disposons de raccords standard de haute qualité pour les tuyaux ondulés, comme les manchons pour le montage de bagues coupantes selon la norme DIN EN ISO 8434-1, les embouts à sertir à filetage extérieur selon la norme DIN EN 10226, les raccords à joint plat avec filetage intérieur selon la norme DIN EN 10226, les raccords 24° avec filetage intérieur, filetage extérieur, bride à collerette à souder et bride à collerette libre selon la norme DIN EN 1092-1. Pour les solutions de systèmes complets, la gamme de produits ASSIWELL® comprend également des raccords spéciaux, des compensateurs, des tubes et des accessoires selon les spécifications du client.
Notre expérience est une valeur ajoutée pour vous
Grâce à sa longue expérience dans des secteurs tels que l'électrotechnique et l'ingénierie mécanique, la sidérurgie, les techniques de mesure et de régulation, la technique du bâtiment, l'industrie de l'énergie, l'industrie ferroviaire et l'industrie automobile, Angst+Pfister fournit à ses clients un service compétent, flexible et rapide dès la phase de construction et optimise les solutions pour les situations d'installation individuelles. Contactez-nous pour nous faire part de vos besoins précis !
Certification exhaustive
Les tuyaux flexibles ASSIWELL® peuvent être fabriqués selon les certificats suivants :
• 97/23 /CE Directive européenne relative aux équipements sous pression (DESP), catégories I et II, module A1 Swiss TS
• DIN EN 15085-2 applications ferroviaires - soudage de véhicules ferroviaires et de composants de véhicules, niveau de certification CL1 Swiss TS
• DIN 3384 relative aux tuyaux de gaz en acier inoxydable selon DVGW et SVGW
• TPW / W 119-1 conception et essai des raccords de tuyaux ondulés pour les installations d'eau jusqu'à PN 10 et des températures jusqu'à +95°C selon SVGW
• TPW 119 conception et essai des raccords flexibles pour les installations d'eau selon la SVGW
Tableau des produits
Produit | Image | Description | Données techniques | Particularités | Principales applications | Commander | ||||||||||
Gamme DN | Soufflets du matériau | Tresse du matériau | Plage de température de service | Plage de pression de service | Certificats | Pression du facteur de sécurité | Industrie ferroviaire | Industrie automobile | Centrales électriques / énergies renouvelables | Technologie du bâtiment | Industrie des procédés | Autres industries | ||||

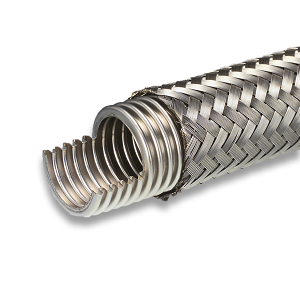

ASSIWELL® 066 Série industrielle | ![]() |
Composé d'un élément de soufflet ondulé parallèle, d'un tube soudé bout à bout dans le sens longitudinal et d'une tresse en fil d'acier inoxydable ; qualité industrielle pour les charges de pression et de dépression, tant pour l'utilisation statique que pour les mouvements fréquents | DN06 - DN100 | 1.4404 | 1.4301 | -270 à +600 | 1 - 125 | EN 10204-3.1 | SF4 | x | x | x | x | x | x | |
Série ASSIWELL® 100 Série Performance | ![]() |
Tuyau ondulé en acier inoxydable très flexible, composé d'un élément de soufflet ondulé parallèle, constitué d'un tube soudé bout à bout dans le sens longitudinal et d'une tresse en fil d'acier inoxydable ; conçu pour des charges de pression et de dépression élevées, tant pour l'utilisation statique que pour les mouvements fréquents |
DN06 - DN150 | 1.4404 | 1.4301 | -200 à +550 | 16 - 150 | EN 10204-3.1 | SF4 | x | x | x | x | x | ||
ASSIWELL® 100 W2 Série Haute performance | ![]() |
Dynamique, pressions maximales, composé d'un élément de soufflet ondulé parallèle et de 1 ou 2 tresses | DN06 - DN100 | 1.4404 | 1.4301 | -196 à +550 | 40 - 125 | EN 10204-3.1 | SF4 | x | x | x | x | x | ||
ASSIWELL® 133 Série lourde | ![]() |
Très dynamique, pour les hautes pressions et températures, constitué d'un élément de soufflet ondulé à paroi épaisse et parallèle, en tube soudé bout à bout dans le sens longitudinal et d'une tresse en fil d'acier inoxydable | DN12- DN300 | 1.4541 | 1.4301 ou 1.4571 | -196 à +550 | 28 - 100 | EN 10204-3.1 | SF4 | x | x | x |
