Tuyaux hydrauliques APSOfluid®

Assurer la transmission et le contrôle de la puissance dans les systèmes hydrauliques

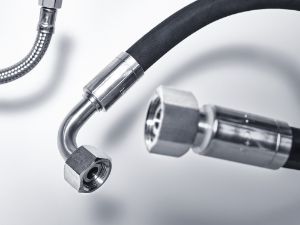

  • Hydraulic hose overview: HYDROFLEX HD conduit type 2SN-K and SILVERPRESS special conduit
  • Hydraulic hose overview: HYDROFLEX HD conduit type 2SN-K and SILVERPRESS special conduit

Des tuyaux pour les défis que présentent chaque application

Les tuyaux hydrauliques sont généralement utilisés pour transmettre des forces (par exemple la pression du système) en utilisant le fluide hydraulique, de sorte qu'une certaine action est effectuée. Les tuyaux hydrauliques sont également utilisés pour réduire les pics de pression ou les vibrations. Selon l'application, il est possible d'utiliser des tuyaux en élastomère, en élastomère thermoplastique ou en thermoplastique. Selon la résistance à la pression requise et le type de contrainte, ils sont renforcés par des inserts textiles, des tresses en fil d'acier ou des couches de fil d'acier enroulé.

Applications

  • Industrie des machines de construction
  • Industrie des machines
  • Industrie automobile
  • Technologie du bâtiment


Quel tuyau hydraulique me convient le mieux ?

Pour déterminer la qualité et la dimension appropriées des tuyaux, les critères suivants sont essentiels :
• Conditions de pression (statique, dynamique)
• Fluides (résistance chimique)
• Conditions de température (fluides, influences extérieures)
• Situation de l'installation (rayon de courbure, absorption des mouvements)
• Accessoires de raccordement (taille, forme de raccordement, matériau)
• Chute de pression
• Influences extérieures (mécaniques, thermiques, chimiques)
• Options d'installation sur site et poids

Afin de garantir l'interchangeabilité des dimensions, des pressions du système, des rayons de courbure, etc., mais aussi pour assurer une disponibilité rapide, nous vous recommandons d'utiliser des tuyaux hydrauliques normalisés chaque fois que cela est possible. Nos tuyaux sont conformes aux normes DIN EN 853/854/855/856/857, DIN 20021, EN ISO 6806, SAE100 R1AT, SAE100 R7, SAE100 R8, SAE100 R9R, SAE100 R13. Nos experts se feront un plaisir de vous conseiller !


Options de raccordement

Nous disposons d'une variété de raccords hydrauliques pour chaque niveau de pression dans notre gamme standard pour une installation sûre et adaptée des conduites hydrauliques.

Pour d'autres possibilités de raccordement, nous disposons d'une gamme complète VOSS et de raccords à bague coupante selon les normes DIN 2353 et ISO 8434-1.

Pour certaines applications, les tuyaux doivent pouvoir être remplacés rapidement et facilement. Nous vous recommandons d'utiliser notre raccord enfichable FLAT-FACE conforme aux normes ISO 16028, NFPA T3.20.15 et HTMA pour de telles applications. Tous les accessoires et raccords sont fabriqués en acier galvanisé et nickelé et en acier inoxydable en standard.

Tableau des produits

Produit Description Données techniques Principales applications Commander
    Gamme DN Plage Ø extérieur (mm) Plage Ø intérieur (mm) Matériau Température de service (°C) Plage de pression de service (bar) Normes / conformités Industrie des machines de construction Industrie des machines Industrie automobile Technologie du bâtiment Autres industries
SILVERPRESS Tuyau hydraulique basse pression, adapté aux fiouls, carburants diesel, lubrifiants, eau de refroidissement, air comprimé et autres fluides à base d'huile minérale et de glycol DN 1 - DN51 7 - 61.5 3.2 - 50 NBR -40 à +90 10 - 30 - EN ISO 6806
- DIN EN 854
  x x x x
HYDROFLEX PM20/30 Tuyau hydraulique moyenne pression, type 2TE& 3TE, applicable pour les fluides liquides à base d'huile minérale et de glycol, les lubrifiants minéraux et végétaux, l'air comprimé jusqu'à +70°C max., l'eau de refroidissement, les huiles de lubrification de moteur, les huiles HD et les carburants diesel DN 5 - DN51 12.8 - 62.3 4.8 - 50.8 NBR -40 à +100 30 - 160 - DIN EN 854   x x   x
HYDROFLEX high pressure Tuyau hydraulique flexible haute pression, type 1SN, 2SN, 1SN-K, 2SN-K, SSC, 1T, & 2T (en EPDM inliner) : Tuyau spécial pour les appareils de nettoyage à haute pression pour l'eau chaude et la vapeur DN 5 - DN51 11.8 - 64 4.8 - 50.8 NBR ou EPDM -40 à +155 40 - 450 - DIN EN 853
- DIN EN 857
- DIN 20021
- SAE 100 R16-S
- SAE 100 R1AT
- SAE100 R2AT
x x

HYDROFLEX highest pressure

Tuyau hydraulique flexible à très haute pression, type 4SP, 4SH, 4SH-Plus pour les liquides à base d'huile minérale et de glycol, les lubrifiants minéraux et végétaux, l'air comprimé jusqu'à +70°C max. et l'eau de refroidissement DN 6 - DN51 17.9 - 68.1 6.35 - 50.8 NBR et caoutchouc synthétique, résistant au pétrole -40 à +100 165 - 450 - DIN EN 856
- DIN 20021
- SAE 100 R9R
- MSHA
x x

HYDROFLEX highest pressure

Tuyau hydraulique flexible haute pression, Sempershield, avec une excellente résistance à l'usure et à l'ozone, grâce à la structure à deux couches de la couche extérieure ; aucune abrasion mesurable selon la norme EN ISO 6945 DN 19 - DN51 32.2 - 68.1 19.05 - 50.8 Caoutchouc synthétique, résistant au pétrole -40 à +100 280 - 445 - DIN EN 856
- DIN 20021
x x
