ASSIWELL® Tubi metallici

Tubi flessibili dimensionati individualmente che soddisfano i requisiti più severi

  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12
  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12

ASSIWELL® Tubi flessibili e raccordi - il collegamento perfetto

Nell'ambito della tecnologia di manipolazione dei fluidi APSOfluid®, Angst+Pfister offre un programma ASSIWELL® molto completo con tubi flessibili corrugati, raccordi adatti, tubi flessibili corrugati e compensatori in acciaio inossidabile per quasi tutte le applicazioni in diversi settori industriali. A seconda dell'applicazione, delle condizioni di esercizio e di installazione, nonché delle proprietà dei fluidi, i nostri specialisti offrono una soluzione su misura.


Tubi flessibili ondulati e i loro vantaggi

Una linea di tubi flessibili è costituita dal tubo corrugato e dai raccordi di collegamento come interfaccia per il collegamento al sistema del cliente. I tubi flessibili ondulati e i tubi flessibili a spirale piegati appartengono ai tubi metallici. Il materiale di base per i tubi corrugati è costituito da tubi senza saldatura o saldati longitudinalmente, a parete sottile, in cui le ondulazioni vengono formate meccanicamente o idraulicamente da speciali utensili. La forma del tubo corrugato, lo spessore della parete e la spaziatura del corrugamento sono responsabili delle proprietà del tubo corrugato come la flessibilità, il comportamento a flessione e la resistenza alla pressione. Per aumentare la resistenza alla compressione, i tubi corrugati sono a doppia parete o progettati con trecciatura singola o doppia. La treccia del tubo flessibile serve ad assorbire la forza longitudinale causata dalla pressione interna (pressione di esercizio). La trecciatura si adatta in modo flessibile allo stato di movimento (allungamento) del tubo.


Applicazioni

  • Industria ferroviaria
  • Industria automobilistica
  • Impianti di energia elettrica / energia rinnovabile
  • Tecnologia degli edifici
  • Industria di processo


La nostra gamma di tubi metallici ondulati ASSIWELL®

I nostri tubi metallici corrugati ASSIWELL® sono realizzati in acciaio inossidabile come 1.4404, 1.4541 e 1.4571, la trecciatura è realizzata in 1.4301 o dello stesso materiale del tubo corrugato stesso. I tubi flessibili corrugati possono essere utilizzati in un campo di temperatura da -270°C a + 600°C. La pressione di esercizio dipende dal diametro nominale e dalle geometrie (forma d'onda, numero di trecce e spessore della parete) ed è compresa tra 0,1 e 210 bar. Informazioni tecniche dettagliate si trovano sulla nostra scheda tecnica ASSIWELL® Tubi in metallo.


Raccordi standard abbinati e di alta qualità

Disponiamo di raccordi standard di alta qualità per tubi corrugati, come ad esempio raccordi per tubi flessibili corrugati per il montaggio di anelli taglienti secondo DIN EN ISO 8434-1, nippli con filettatura esterna secondo DIN EN 10226, raccordi a guarnizione piana con filettatura interna secondo DIN EN 10226, raccordi a 24° con filettatura interna, filettatura esterna, flangia a saldare e flangia a collare libera secondo DIN EN 1092-1. Per soluzioni di sistema complete, la gamma di prodotti ASSIWELL® comprende anche raccordi speciali, compensatori, tubi e raccordi secondo le specifiche del cliente.


La nostra esperienza è un valore aggiunto per voi

Sulla base di molti anni di esperienza in settori quali l'ingegneria elettrica e meccanica, l'industria siderurgica, la tecnologia di misura e controllo, la tecnologia degli edifici, l'industria energetica, l'industria ferroviaria e automobilistica, Angst+Pfister mette a disposizione dei propri clienti in modo competente, flessibile e rapido già durante la fase di costruzione e ottimizza i cavi per le singole situazioni di installazione. Contattateci con le vostre esigenze individuali!


Completamente certificato

Le linee di tubi flessibili ASSIWELL® possono essere prodotte secondo i seguenti certificati:
• 97/23 / EG Direttiva Attrezzature a pressione (PED), Categoria I e II, Modulo A1 Swiss TS
• DIN EN 15085-2 applicazioni ferroviarie - saldatura di veicoli ferroviari e componenti di veicoli, livello di certificazione CL1 Swiss TS
• Tubi flessibili per gas in acciaio inossidabile DIN 3384 secondo DVGW e SVGW
• TPW / W 119-1 progettazione e collaudo di raccordi per tubi corrugati per impianti idrici fino a PN 10 e temperature fino a +95°C secondo SVGW
• TPW 119 progettazione e collaudo di connessioni flessibili per impianti idrici secondo SVGW

Tabella dei prodotti

Prodotto Immagine Descrizione Dati tecnici Caratteristiche particolari Applicazioni principali Ordine
      Gamma di DN Materiale soffietto Treccia materiale Campo di temperatura di esercizio Campo di pressione di esercizio Certificati Pressione del fattore di sicurezza Industria ferroviaria Industria automobilistica Impianti di energia elettrica / energia rinnovabile Tecnologia degli edifici Industria di processo Altre industrie
ASSIWELL® 066 Serie industriale Composto da un elemento a soffietto ondulato a spire  parallelo, tubo saldato longitudinalmente in testa e da una treccia di rinforzo in  acciaio inossidabile; qualità industriale per carichi a pressione e a vuoto, sia per uso statico che per movimenti frequenti  DN06 - DN100 1.4404 1.4301 da -270 a +600 1 - 125 EN 10204-3.1 SF4 x x x x x x
ASSIWELL® 088 Serie preferita Tubo flessibile corrugato in acciaio inossidabile, costituito da un elemento a soffietto corrugato a spire parallele, realizzato con tubo saldato longitudinalmente in testa e da una treccia di rinforzo in acciaio inossidabile. DN08 - DN150 1.4541, 1.4571 1.4301 da -196 a +550 1 - 155 EN 10204-3.1 SF3 x x x x x x

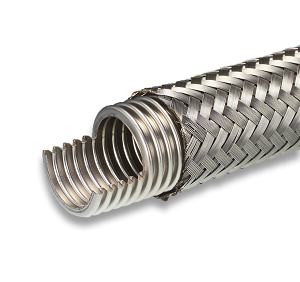

Serie ASSIWELL® 100 Performance Tubo corrugato in acciaio inossidabile altamente flessibile, costituito da un elemento a soffietto corrugato a spire parallele, realizzato con tubo saldato longitudinalmente in testa e da una treccia di rinforzo in acciaio inossidabile;
progettato per carichi a pressione e ad alto vuoto, sia per uso statico che per movimenti frequenti
DN06 - DN150 1.4404 1.4301 da -200 a +550 16 - 150 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 100 W2 Serie ad alte prestazioni Dinamico, pressioni più elevate, costituito da un elemento a soffietto ondulatoa spire parallele e da 1 o 2 trecce di rinforzo DN06 - DN100 1.4404 1.4301 da -196 a +550 40 - 125 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 133 Serie pesante Altamente dinamico, per alte pressioni e temperature, costituito da un elemento a soffietto ondulato a spire parallele a parete spessa, realizzato con tubo saldato longitudinalmente in testa e treccia di rinforzo in filo di acciaio inossidabile DN12 - DN300 1.4541 1.4301 o 1.4571 da -196 a +550 28 - 100 EN 10204-3.1 SF4 x x x
