APSOseal® Lastre e guarnizioni piane
Lastre in diversi elastomeri, guarnizioni a base di fibre e materiali in PTFE tagliati a misura o su disegno del cliente
La soluzione giusta per voi
I problemi di tenuta si riscontrano nell'industria ovunque le sostanze e i fluidi di processo vengano lavorati, trasportati o immagazzinati. Nell'industria chimica, nelle raffinerie, nella produzione e conversione di energia e nell'industria alimentare, le guarnizioni piane a volte neanche visibili sono spesso di importanza centrale. Poiché le guarnizioni sono esposte a carichi molto diversi in vari settori di applicazione, nella loro produzione vengono utilizzati numerosi materiali con caratteristiche molto diverse. I parametri applicativi più importanti sono la resistenza a mezzi aggressivi, alte o basse temperature o carichi ad alta pressione. Tuttavia, i fattori decisivi per la scelta dei materiali sono anche le condizioni della sede di montaggio e la forza di tenuta richiesta dal cliente, nonché un buon rapporto qualità-prezzo. Scegliendo il giusto materiale di tenuta, è possibile evitare danni successivi alla tenuta e i relativi tempi di fermo macchina e costi di riparazione.
Servizi di ingegneria
In Angst+Pfister sarete serviti in modo eccellente, sia che si tratti di consulenza tecnica o della soluzione di compiti complessi - anche in settori tecnici e specifici dei materiali. L'affidabilità di una guarnizione è la nostra priorità assoluta. Inoltre, facciamo del nostro meglio per trovare sempre la soluzione economicamente ottimale.
Lavorazioni di fustellatura e taglio
Grazie alla nostra officina di fustellatura, dotata delle più moderne ed efficienti punzonatrici automatiche, nonché di frese ad alta frequenza e di macchine da taglio a getto d'acqua CNC, ogni profilo di tenuta specifico del cliente può essere prodotto e consegnato nel più breve tempo possibile. Quando si tratta di soddisfare i vostri desideri, la flessibilità è per noi di Angst+Pfister una priorità assoluta. Le guarnizioni piane vengono prodotte in modo rapido e preciso partendo dai materiali più comuni sulla base di disegni o campioni. Sulla base delle nostre fondate competenze e di un know-how pluriennale, selezioniamo il metodo di produzione più efficiente per ogni ordine. Le più moderne macchine di lavorazione a controllo numerico garantiscono tagli a misura e tolleranze ristrette. Su richiesta, forniamo tutte le dimensioni in piccole e grandi serie. Che si tratti di fustellatura, taglio, tornitura o foratura - soddisfiamo sempre le specifiche del cliente in modo eccellente.
Esempi di applicazioni
Le guarnizioni piane sono utilizzate principalmente per la tenuta statica di flange, contenitori, alloggiamenti o coperchi. Materiali di tenuta speciali e tipi di guarnizioni vengono costantemente sviluppati e ottimizzati. La nostra innovativa gamma di guarnizioni piane copre tutte le esigenze del cliente.
Applicazioni
- Ingegneria meccanica e delle attrezzature
- Tecnologia sanitaria e idraulica
- Cibo e bevande
- Industria chimica
- Tecnologia di riscaldamento
- Industria farmaceutica e di laboratorio
- Petrolchimica
- Raffinerie
- Centrali nucleari e impianti di refrigerazione
Tabella dei prodotti
Prodotto | Immagine | Descrizione | Dati tecnici | Caratteristiche | Applicazioni principali | Ordine | ||||||||||||||
Intervallo di temperatura (°C) | Valutazione della pressione | Resistenza chimica | Elasticità | Resilienza | Impermeabilità ai gas | Resistenza a acqua calda e vapore |
Workshop forza |
Ingegneria meccanica e delle attrezzature | Tecnologia sanitaria e idraulica | Industria alimentare e delle bevande | Industria chimica | Tecnologia di riscaldamento | Industria farmaceutica e di laboratorio | Petrolchimica | Raffinerie | Centrali nucleari e impianti di refrigerazione | ||||

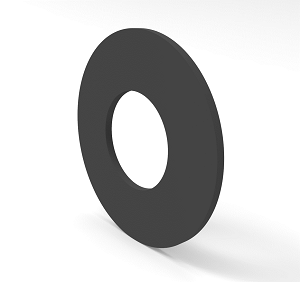

Elastomeri | ![]() |
Angst+Pfister dispone di unba gamma completa di lastre in elastomero. Forniamo materiale in rotoli calandrati o materiale stampato a compressione, da cui realizziamo guarnizioni piane che funzionano in modo eccellente in applicazioni a bassa pressione. I fluidi o i gas di esercizio determinano la scelta del materiale. | da -60 a +315 | ≤ 2 Mpa | 2/3 | 1 | 3 | 2/3 | 2/3 | 2/3 | x | x | x | |||||||
Compositi a base fibra | ![]() |
L'ultima generazione di materiali compositi in fibra ottimizza ulteriormente le proprietà di tenuta. Le guarnizioni ad alta pressione riempite di grafite rinforzate con KEVLAR® e con una bassa concentrazione di legante elastomerico si sono dimostrate eccezionalmente valide. Un rivestimento superficiale su entrambi i lati fornisce un effetto antiaderente. | da -100 a +360 | ≤ 20 Mpa | 2 | 2 | 1/2 | 1/2 | 1 | 1 | x | x | x | x | x | |||||

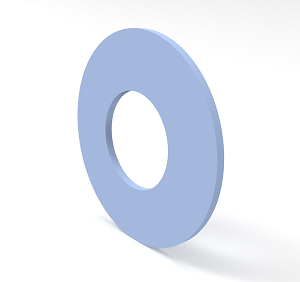

PTFE | ![]() |
Le possibilità di applicazione delle guarnizioni piane in PTFE sono estremamente varie. Grazie alla loro resistenza chimica universale e all'ampio intervallo di temperatura di impiego, gli elementi di tenuta realizzati con questo materiale hanno dato prova di sé più e più volte. | da -240 a +270 | ≤ 10 Mpa | 1 | 2/3 | 2/3 | 1 | 2 | 2/3 | x | x | x | x | x | |||||

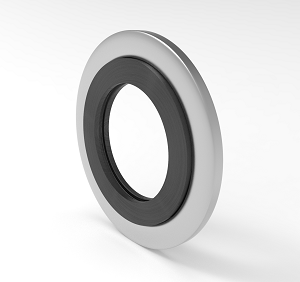

Grafite | ![]() |
La resistenza chimica quasi universale, unita alle straordinarie proprietà fisiche, fa del materiale flessibile in grafite la soluzione definitiva dei problemi nel campo della tecnologia delle tenute. | da -240 a +500 | ≤ 40 Mpa | 1 | 1/2 | 2 | 2 | 1 | 2 | x | x | x | x | x |
1 = molto buono
2 = buono
3 = moderato
4 = povero
