APSOdrive® Accoppiamenti
Accoppiamenti affidabili per ogni applicazione
Angst+Pfster è il partner di destra per qualsiasi tipo di applicazione di trasmissione. Oltre alla nostra gamma di cinghie di distribuzione, cinghie trapezoidali e la relativa gamma di pulegge, siamo in grado di fornirvi giunti di alta qualità che possono essere utilizzati in ogni applicazione industriale con assoluta affidabilità. Grazie alla nostra vasta esperienza nella tecnologia di azionamento, possiamo consigliarvi di scegliere un accoppiamento giusto in base alle vostre esigenze come:
• Compensazione per disallineamento dell'albero
• Compensazione per lo spostamento dell'albero con basse forze di restauro
• Controllo della frequenza di vibrazione angolare caratteristica e dello smorzamento
• Interruzione o limitazione della coppia
• Rumore e isolamento elettrico
Accoppiamenti flessibili
Gli accoppiamenti flessibili sono solitamente utilizzati per trasmettere la coppia da un albero all'altro quando i due alberi sono leggermente disallineati. Inoltre, un accoppiamento flessibile può proteggere il componente dell'albero motore e dell'albero condotto dagli effetti dannosi di condizioni quali alberi disallineati, vibrazioni, carichi d'urto e dilatazioni termiche. Questo tipo di accoppiamento è adatto soprattutto per azionamenti con carichi dinamici da uniformi a medi. Esempi di applicazioni sono gli azionamenti delle pompe, gli azionamenti dei ventilatori o gli ingranaggi delle gru.
Accoppiamenti altamente flessibili
Grazie alla loro bassa rigidità torsionale e alla buona capacità di smorzamento, i giunti altamente flessibili sono adatti per il collegamento di macchine che lavorano in modo non uniforme con un elevato disallineamento dell'albero. Un ulteriore vantaggio è la capacità di riduzione del rumore, l'isolamento elettrico, così come la compensazione dell'eccitazione periodica e dell'espansione termica. Esempi di applicazioni sono tavole a rulli, pompe, o azionamenti del compressore.
Accoppiamenti senza gioco
Grazie alla loro elevata rigidità torsionale e alla capacità di trasmettere la coppia in modo da preservare l'angolo, i nostri giunti compatti senza gioco sono in grado di raggiungere la massima precisione di posizionamento. Dopo la facile installazione sono quasi completamente esenti da manutenzione e usura e possono quindi garantire la durata delle vostre applicazioni di azionamento. Sono particolarmente adatti per il posizionamento di azionamenti, motori passo-passo e unità lineari in un'ampia gamma di campi di applicazione.
Tabella dei prodotti
Prodotto | Image | Descrizione | Campo di coppia (in Nm) | Disallineamento | Caratteristiche | Ordine | |||||||||
Assiale | Radiale | Angolare | Assorbimento del carico d'urto | Smorzamento delle vibrazioni | Compensazione delle dilatazioni termiche | Compensazione di eccitazioni periodiche | Precisione della posizione | Grado di manutenzione | Riduzione del rumore | Isolamento elettrico | |||||
APSOdrive® Giunto flessibile | ![]() |
Giunti flessibili | 7.5 - 2400 | M | M | M | M | M | M | M | M | M | x | x | |
Accoppiamento senza gioco APSOdrive® | ![]() |
Backlash-free couplings | 3 - 200 | S | M | M | M | M | L | x | x | ||||
N-EUPEX | ![]() |
Giunti flessibili | 19 - 62'000 | M | M | M | M | M | M | M | M | M | x | x | |

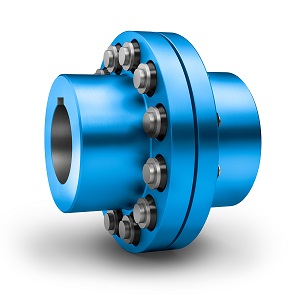

RUPEX | ![]() |
Giunti flessibili | 200 - 1'300'000 | M | M | M | M | M | M | M | M | M | x | x | |

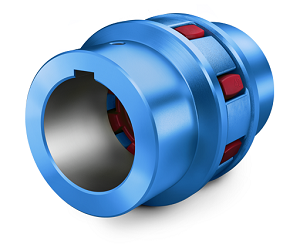

N-BIPEX | ![]() |
Giunti flessibili | 12 - 4'650 | M | M | M | M | M | M | M | M | M | x | x | |
HRC | ![]() |
Giunti flessibili | 31 - 3'150 | M | M | M | M | M | M | M | M | M | x | x | |
Double Loop | ![]() |
Accoppiamenti altamente flessibili | 0.5 - 5 | L | L | L | L | L | L | L | S | L | x | x | |

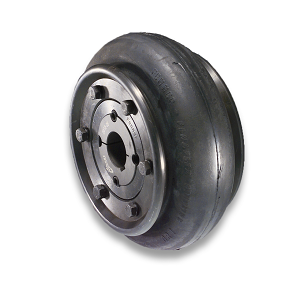

FENAFLEX | ![]() |
Accoppiamenti altamente flessibili | 24 - 14'675 | L | L | L | L | L | L | L | S | L | x | x | |

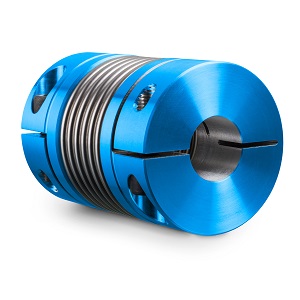

SIPEX | ![]() |
Giunti senza gioco | 0.1 - 5'000 | S | S | S | L | ||||||||

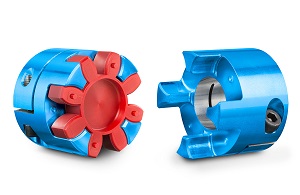

BIPEX-S | ![]() |
Giunti senza gioco | 0.3 - 655 | S | M | M | M | M | L | x | x |
M = Moderate (Moderato)
L = Large (Grande)
S = Small (Piccolo)
