APSOseal® roterende asafdichtingen
Radiale asafdichtingen en axiale asafdichtingen voor toepassingen met draaibeweging
De perfecte pasvorm tussen roterende en stationaire componenten
Radiale en axiale asafdichtingen zijn afdichtingen van elastomeer en/of kunststof, al dan niet met metalen inzetstukken en energieveren, voor toepassing op roterende assen. Ze worden voornamelijk gebruikt voor aandrijflijnen, assen, landbouwmachines en bouwmachines, compressoren en pompen, mixers, robotica, motorreductoren en andere.
Roterende afdichtingen worden op grote schaal gebruikt om lekkage of uitwisseling van media (pasta, vloeibaar en gasvormig) te voorkomen, om de druk te beperken en om vervuiling van stof, vocht en vuil tussen twee kamers die onderhevig zijn aan een roterende of oscillerende beweging, uit te sluiten. Maar de primaire afdichtingsfunctie is slechts één vereiste om een effectieve en betrouwbaar presterende radiale asafdichting te krijgen, want ook andere kenmerken zijn cruciaal.
Toepassingssucces met materiaalkennis
Of het nu gaat om een rubberen afdichting of een kunststof afdichting, het kiezen van de juiste materialen kan zorgen voor de juiste chemische inertie tegen de media bij contact, de juiste fysieke prestaties bij de werktemperatuur en de werkdruk, en de nodige tribologische eigenschappen om hoge tangentiële snelheid en sterke slijtage te weerstaan. Van NBR tot FKM, HNBR, CR, ACM, AEM, PTFE-Polytetrafluorethyleen en Polyurethaan - bij Angst+Pfister is een breed scala aan elastomeerverbindingen beschikbaar voor zowel gesmeerde als droge werkomstandigheden. En afhankelijk van de toepassingsomgeving kunnen verschillende staalsoorten worden gebruikt voor de metalen inzetstukken en voor de veren.
Het spreekt voor zich dat de beste oplossing voor uw afdichtingstoepassing kan worden bereikt door gebruik te maken van onze zeer gespecialiseerde competentie op het gebied van materialen, met name door het optimaliseren van de gebruikte elastomeercompounds, engineeringplastics en metalen. Samen met de knowhow van onze technici voor het bedenken van het meest effectieve roterende afdichtingsontwerp zorgt dit voor een succesformule!
Uw problemen aanpakken
Werkdruk, tangentiële snelheid, dimensionale beperkingen, werktemperatuur, chemische samenstelling van de af te dichten media, efficiëntie in een laag sleepkoppel en lange levensduur zijn allemaal voorwaarden waaraan een effectieve oplossing moet voldoen. Angst+Pfister heeft in de loop van een eeuw de specifieke expertise in de verschillende OEM-industrieën ontwikkeld om u te ondersteunen bij het definiëren van de meest geschikte afdichtingsoplossingen.
Angst+Pfister biedt een uitgebreide reeks standaard genormaliseerde afdichtingsoplossingen die in de onderstaande tabel worden weergegeven, evenals de mogelijkheid om op maat gemaakte dichtingen mee te ontwerpen om zelfs aan de strengste eisen van de klant voor zware toepassingen te voldoen. Onze specialisten op het gebied van engineering en producttoepassingen hebben als doel het leveren van geavanceerde technologie en waardevolle oplossingen voor al uw roterende astoepassingen. Neem nu contact met ons op!
Toepassingen
- Aandrijvingen en versnellingsbakken
- Tandwielpompen en motoren
- Compressoren en pompen
- Aandrijflijnen en -assen
- Spindels
- Robotica
- Roerders en mixers
Producttabel
Product | Afbeelding | Beschrijving | Technische gegevens | Bijzondere kenmerken | Belangrijkste toepassingen |
Bestel | ||||||||||||||
Materiaal | Hardheid | Kleur |
Temperatuur (°C) |
Perifere snelheid | Drukkwalificatie | Stofbescherming | Lage wrijving | Hoge snelheid en hoge T-weerstand | Aandrijvingen en versnellingsbakken | Tandwielpompen en motoren | Compressoren en pompen | Aandrijflijnen en -assen | Spindles | Robotica | Roerders en mixers | |||||

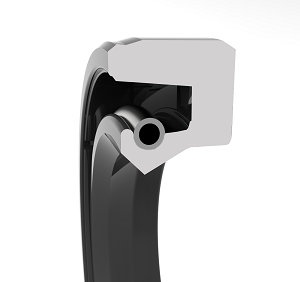

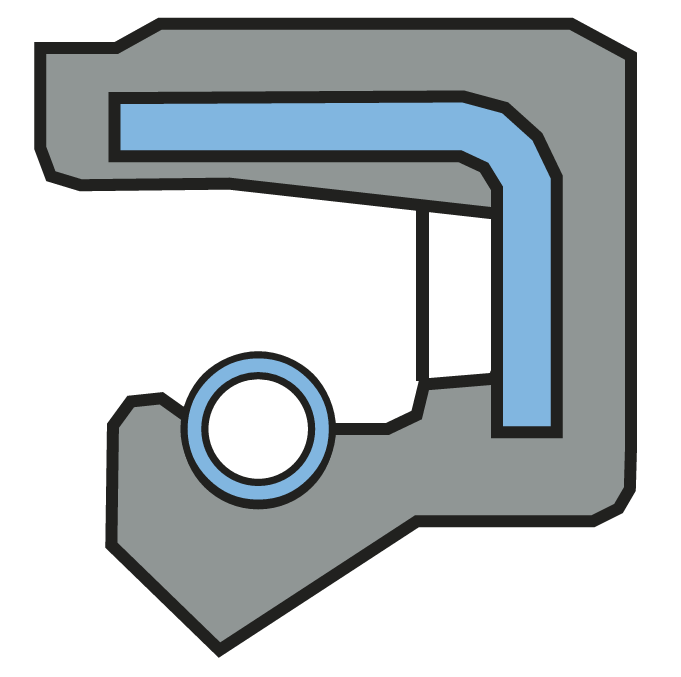

Type A | ![]() |
Standaard radiale asafdichting met scherp afgesneden of geperste afdichtingslip en gecoate metalen kern op de buitendiameter. Goede afdichtende werking met lageroliën en -vetten. | NBR | 70 Shore A | zwart | -40 tot +100 | 14 | <0.5 | x | Alleen speciale hogedrukversies | x | x | ||||||||
Type A | ![]() |
Standaard radiale asafdichting met scherp afgesneden of geperste afdichtingslip en gecoate metalen kern op de buitendiameter. Goede afdichtende werking met lageroliën en -vetten. | FKM | 80 Shore A | bruin | -20 tot +200 | 37 | <0.5 | x | x | Alleen speciale hogedrukversies | x | x | |||||||
Type AS | ![]() |

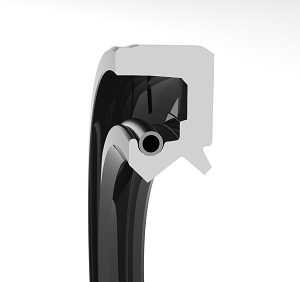

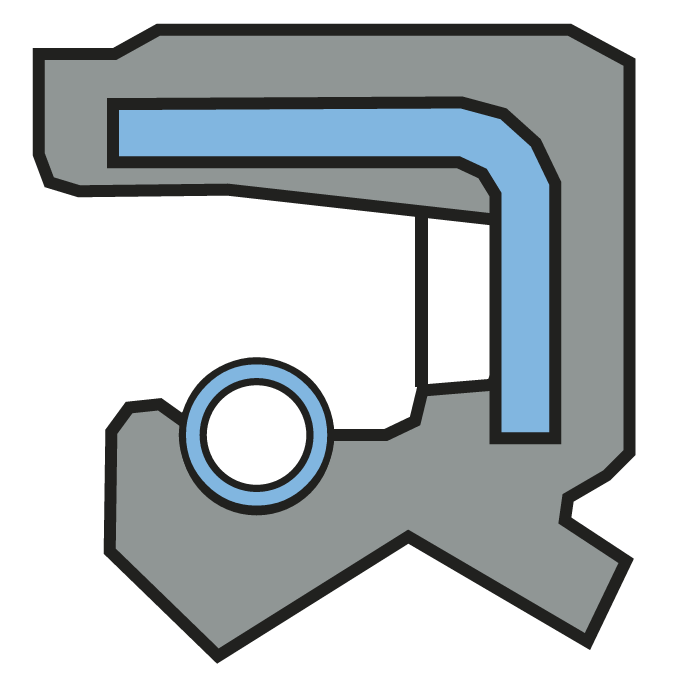

Standaard radiale asafdichting met scherp afgesneden of geperste afdichtingslip en gecoate metalen kern op de buitendiameter. Goede afdichtende werking met lageroliën en -vetten. Ontwerp met extra stofbeschermingslip. |
NBR | 70 Shore A | zwart | -40 tot +100 | 14 | <0.5 | x | x | Alleen speciale hogedrukversies | x | x | |||||||
Type AS | ![]() |
Standaard radiale asafdichting met scherp afgesneden of geperste afdichtingslip en gecoate metalen kern op de buitendiameter. Goede afdichtende werking met lageroliën en -vetten. Ontwerp met extra stofbeschermingslip. |
FKM | 80 Shore A | bruin | -20 tot +200 | 37 | <0.5 | x | x | x | Alleen speciale hogedrukversies | x | x | ||||||

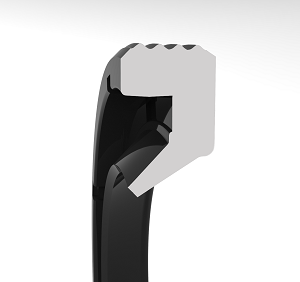

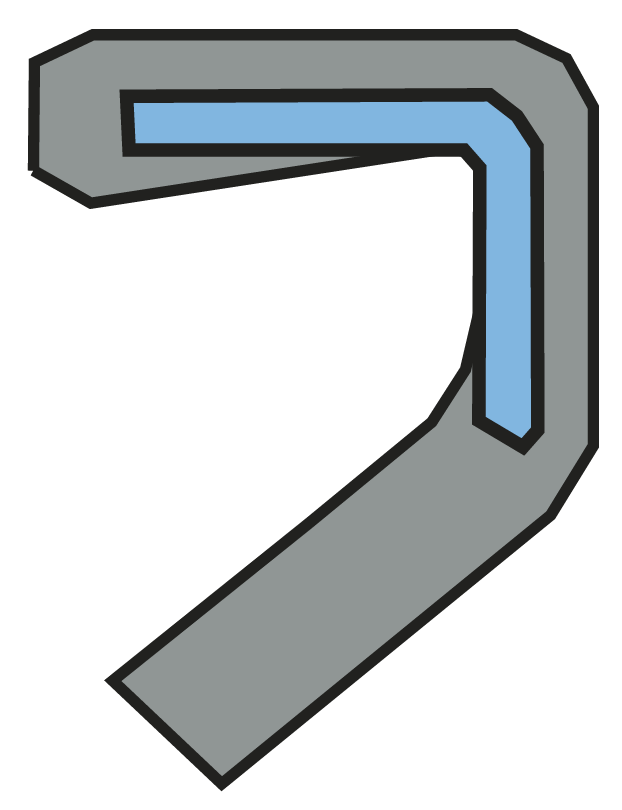

Type SA | ![]() |
Radiale asafdichting met scherp afgesneden of geperste afdichtingslip en gecoate metalen kern op de buitendiameter. Ontwerp zonder radiale veer voor lagere radiale krachten. |
NBR | 70 Shore A | zwart | -40 tot +100 | 14 | <0.5 | x | x | ||||||||||

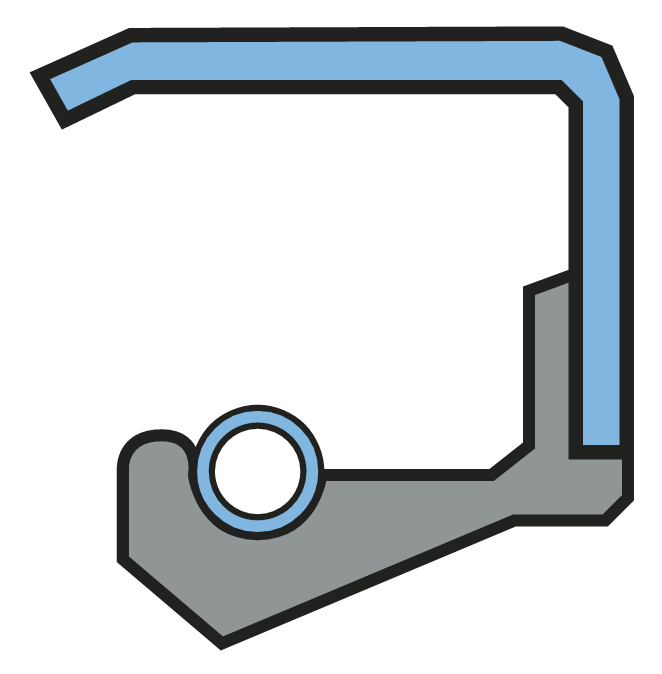

Type B | Radiale asafdichting met scherp afgesneden of geperste afdichtingslip en metalen verstijvingsring aan de buitenzijde. Goede afdichtende werking met lageroliën en -vetten. Uiterst nauwkeurige positionering in de behuizing of het bevestigingsgat. |
NBR FKM |
<0.5 | Enkel FKM-versie | x | |||||||||||||||

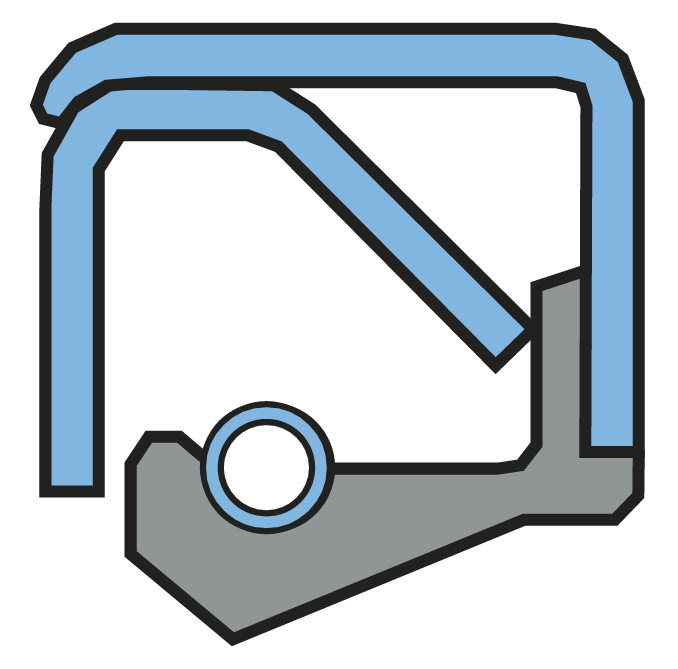

Type C | Radiale asafdichting met scherp afgesneden of geperste afdichtingslip en metalen verstijvingsring aan de buitenzijde. Goede afdichtende werking met lageroliën en -vetten. Uiterst nauwkeurige positionering in de behuizing of het bevestigingsgat. |
NBR | 70 Shore A | zwart | -40 tot +100 | 14 |
<0.5 |
x | x | |||||||||||

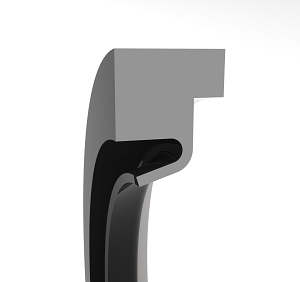

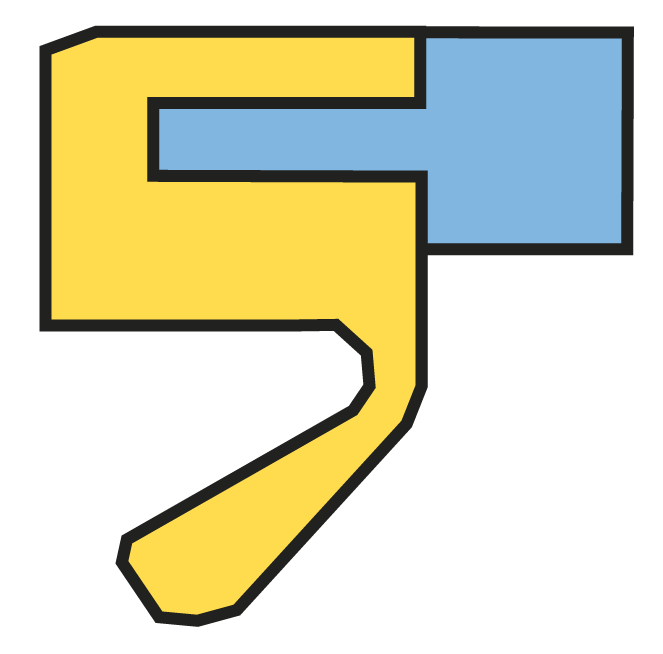

Type HTS II | ![]() |
Roterende asafdichting van PTFE met stalen klemring aan de achterzijde en zelfaanspannende afdichtingslip. Ontwerp zonder radiale veer met goede droogloop-eigenschappen en lage wrijving. Stalen klemring komt niet in contact met het medium. | PTFE / Carbon | zwart | -70 tot +200 | 18 | <6 | x | x | x | x | |||||||||

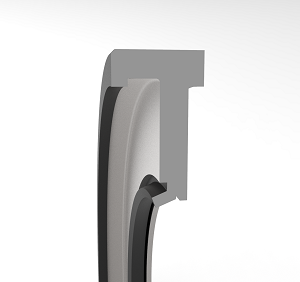

Type BSB | ![]() |

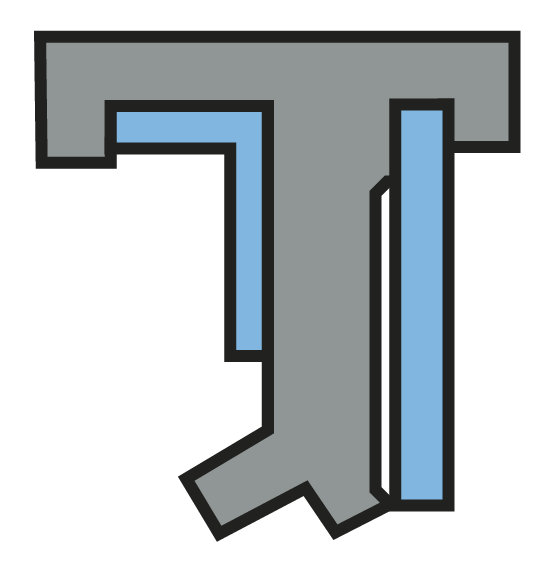

Roterende asafdichting van membraan inclusief enkele lipafdichting met stalen steunring en steun/stoflip voor lage wrijving en lage slijtage. Ook geschikt voor reparaties omdat het oude inloopspoor van de eerste afdichting niet wordt gebruikt en er dus geen nabehandeling van de as nodig is. |
FKM | 70 Shore A | turquoise | -30 tot +220 | 40 | <15 | x | x | x | x | x | |||||||

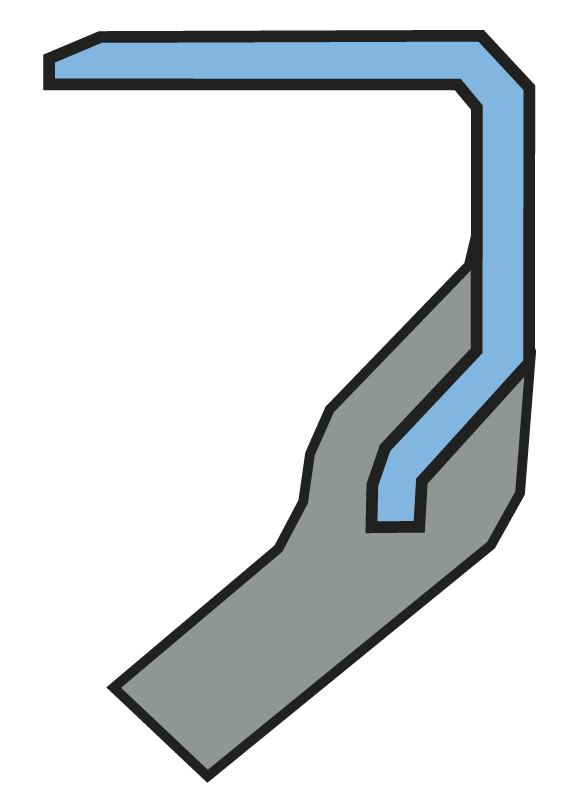

Type SAB | Radiale asafdichting met scherp afgesneden of geperste afdichtingslip en metalen centreerring op de buitendiameter. Ontwerp zonder radiale veer voor lagere radiale krachten. |
NBR FKM |
40 | <15 | x | Enkel FKM-versie | x | x | x | |||||||||||

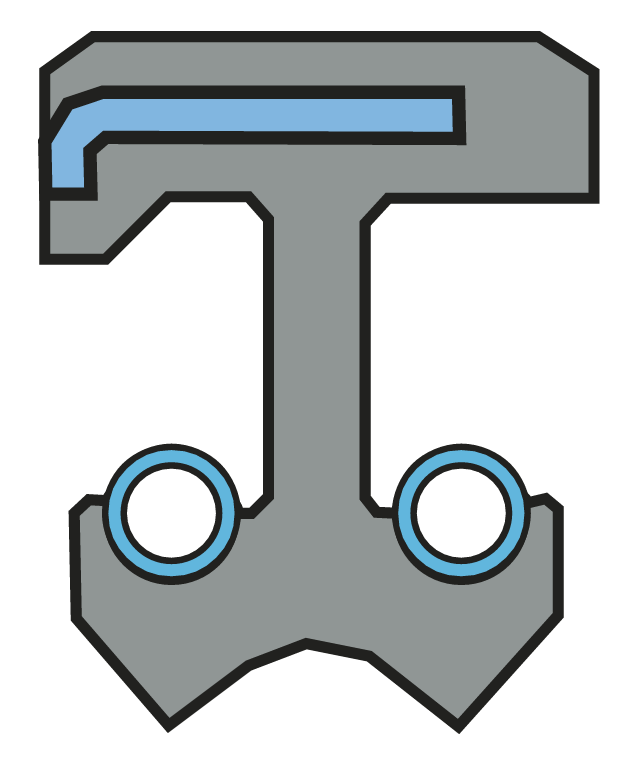

Type DUO | Dubbele lipafdichting om twee media te scheiden. Plaatsbesparende versie verkrijgbaar met gecoate metalen kern of metalen centreerring. | NBR FKM |
<0.5 | Enkel FKM-versie | x | x | x | |||||||||||||

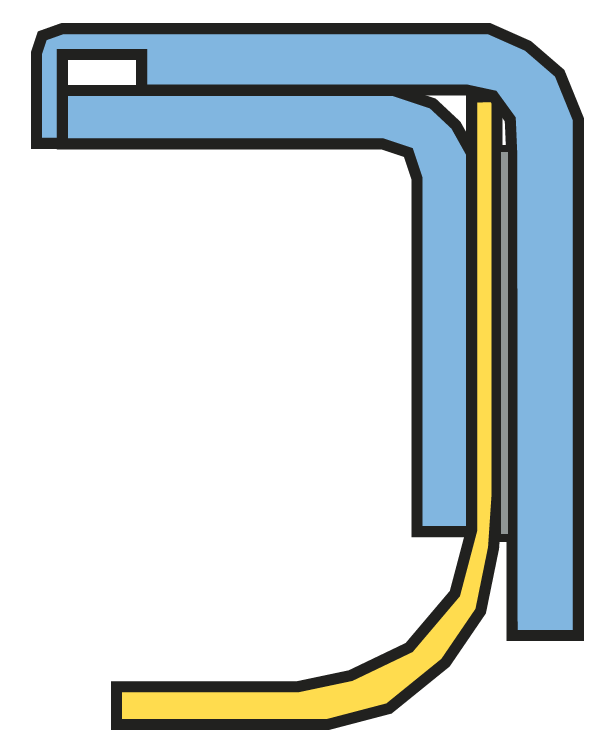

Type MHX 2000 | Roterende asafdichting van PTFE inclusief metalen behuizing met geklemde PTFE-afdichtingslip. Zelfaanspannende afdichtingslip zonder metalen veer. Goede droogloopeigenschappen met lage wrijving. | PTFE / Carbon | -70 tot +200 | 40 | <1 | x | x | x | x | x | ||||||||||
Cassette Seals | ![]() |
Cassetteafdichtingen bieden een hogere bescherming binnen het bereik van de radiale asafdichtingen. Via een labyrint met een combinatie van enkele radiale en axiale afdichtingslippen zorgt de afdichting op zowel de binnen- als de buitendiameter voor een perfecte en betrouwbare isolatie tussen de smeermiddelzijde en de veeleisende buitenomgeving. Het vet in de opgevulde holten van het labyrint zorgt voor een veel langere levensduur en een verminderd sleepkoppel. |
Combination of different materials acc. to application | <0.5 | x | Versie met PTFE-lip | Versie met enkel FKM- of PTFE-lip | x | x | x | ||||||||||
COMBI Seal | ![]() |
COMBI-afdichtingen integreren een uitstekende binnenste olieafdichtingsfunctie met een sterke buitenste bescherming tegen veeleisende omstandigheden. Het gebruik van een ander materiaal voor de buitenste afdichting verhoogt de bescherming tegen de externe vervuiling. |
Combination of different materials acc. to application | <0.5 | x | Versie met PTFE-lip | Versie met enkel FKM- of PTFE-lip | x | x | x | x | |||||||||
Sleeve | ![]() |

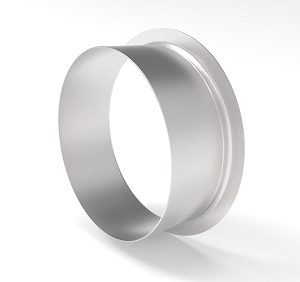

De asbus is een bijzonder betaalbare oplossing om slijtage aan (draag)assen door contactafdichtingen te voorkomen. Reeds door inloopsporen beschadigde loopvlakken worden zonder problemen, binnen enkele minuten en met eenvoudige handbewegingen, vervangen door Speedy-Sleeve. | Stainless steel | x | x | |||||||||||||||

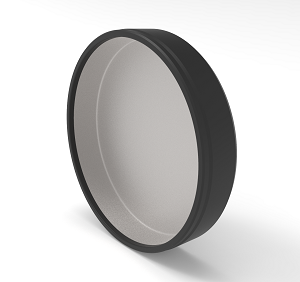

End Cap | ![]() |
De einddop biedt een perfecte afdichtingsbescherming voor tandwielkasten waar de as al dan niet doorheen gaat. Deze is eenvoudig te installeren, verdraagt een hogere ruwheid van het metaaloppervlak en zorgt voor een radiale statische afdichting met een betrouwbare dichtheid. De einddop vermindert het risico op corrosie en compenseert de resulterende spleet door de differentiële thermische uitzetting tussen de kast en het metalen inzetstuk. |
NBR | 70 Shore A | zwart | -40 tot +100 | <0.03 | x | x | |||||||||||

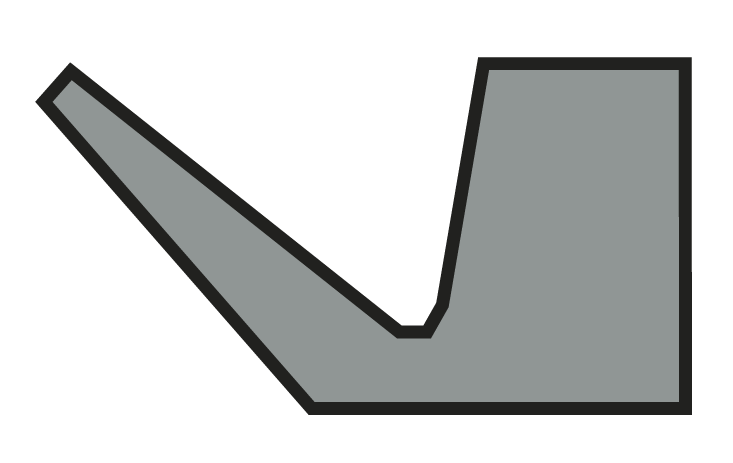

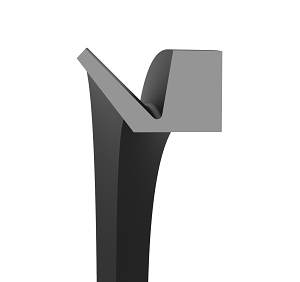

V-Ring Type A | ![]() |
Standaard V-ring met kort model en rechte achterkant. Kan tegen de aanslag worden gemonteerd. | NBR | 60 Shore A | zwart | -40 tot +100 | 12 | <0.2 | x | x | x | |||||||||
V-Ring Type A | ![]() |
Standaard V-ring met kort model en rechte achterkant. Kan tegen de aanslag worden gemonteerd. | FKM | 60 Shore A | bruin | -20 tot +150 | 12 | <0.2 | x | x | x | x | ||||||||

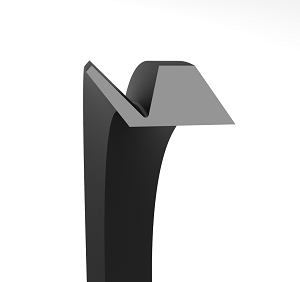

V-Ring Type S | ![]() |

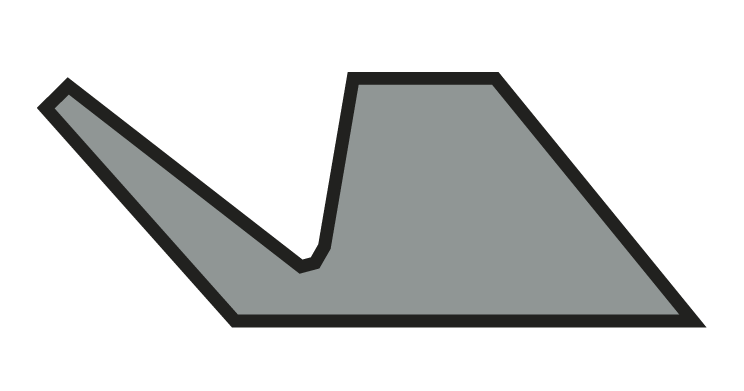

Standaard V-ring met schuine achterkant voor een betere draaibeweging. Lang ontwerp en lang draagoppervlak. | NBR | 60 Shore A | zwart | -40 tot +100 | 12 | <0.2 | x | x | x | |||||||||
V-Ring Type S | ![]() |
Standaard V-ring met schuine achterkant voor een betere draaibeweging. Lang ontwerp en lang draagoppervlak. | FKM | -20 tot +150 | 12 | <0.2 | x | x | x | x | ||||||||||

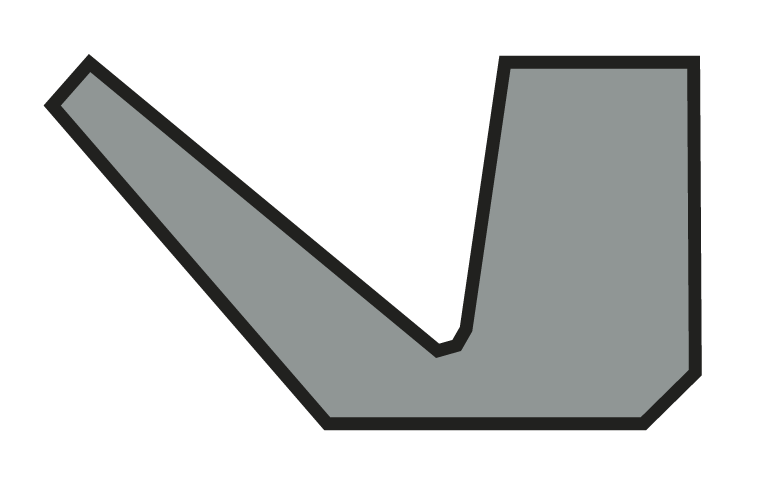

V-Ring Type L | Standaard V-ring voor grotere diameters met kort ontwerp en rechte achterkant voor montage tegen de aanslag. Gebruik in labyrintafdichtingsoplossingen. | NBR | 60 Shore A | zwart | -40 tot +100 | 12 | <0.2 | x | x | x | ||||||||||

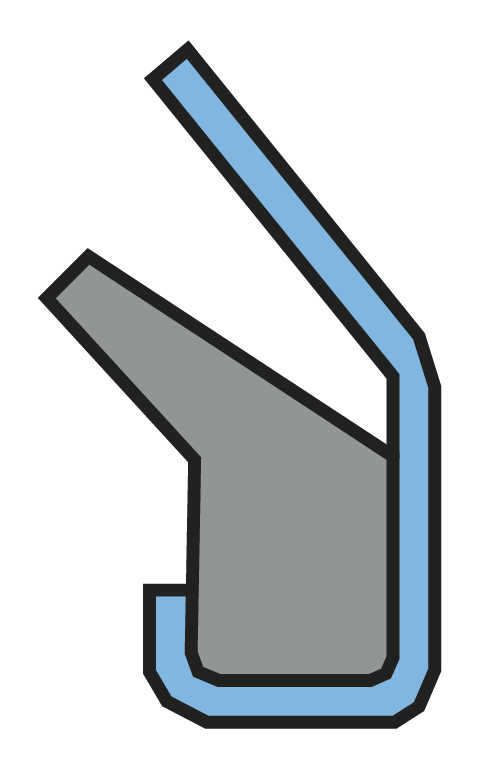

GAMMA form RB | Axiale asafdichting met kleine installatiebreedte en mechanische bescherming van de afdichtingslip. De metalen behuizing omsluit de afdichtingslip. Installatie met perspassing op de as. |
NBR | 75 Shore A | -30 tot +100 | 12 | <0.2 | x | x | x | x | x | x | x | x | x | |||||

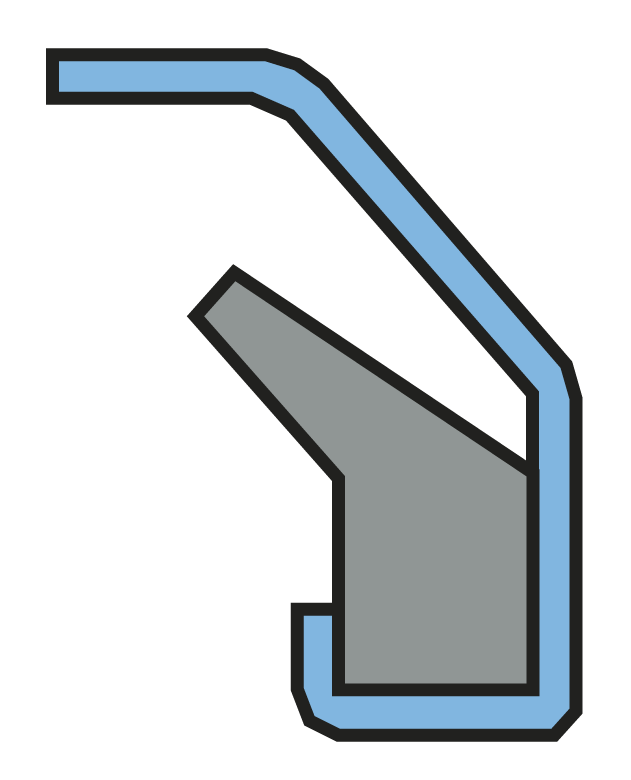

GAMMA form 9RB | Axiale asafdichting met kleine installatiebreedte en mechanische bescherming van de afdichtingslip. De metalen behuizing omsluit de afdichtingslip. Installatie met perspassing op de as. |
NBR | -30 tot +100 | 12 | <0.2 | x | x | x | x | x | x | x | x | x |
