APSOvib® lagerelementen voor mobiele toepassingen
Productassortiment om apparaten veilig te monteren op mobiele toepassingen
Dit productassortiment wordt overal gebruikt waar apparatuur zoals motoren, cabines, generatoren of compressoren veilig in tractoren, bouwmachines, vrachtwagens, bussen of andere bewegende voertuigen moeten worden gemonteerd en effectief moeten worden beschermd tegen trillingen en geluid. Hier is het belangrijk dat het apparaat niet afscheurt, zelfs niet in het geval van een ongeluk. In een dergelijke schoksituatie garanderen de Angst+Pfister-lagerelementen voor mobiele toepassingen een scheurweerstand voor een versnelling van 5G en meer door hun metaal-op-metaalconstructie.
Bovendien bieden ze een ideale isolatiebescherming tegen allerlei mogelijke trillingen binnen de mobiele toepassing. Die worden niet alleen veroorzaakt door het gemonteerde apparaat zelf, maar ook door het rijdende voertuig of de omgeving, zoals hobbels of gaten in de weg.
Toepassingen
- HVAC/ventilator
- Genset
- Pompen en compressoren
- Versnellingsbakken
- Verbrandingsmotoren
- Voertuigen/cabines
- Machines en persen
- Elektrische behuizingen
Conische lagers
Op het gebied van cabine- en motorophanging bieden conische lagers een van de beste oplossingen. Ze zijn verkrijgbaar in twee verschillende uitvoeringen, standaard en HD voor hoge veerdoorbuigingen om een betere isolatie te garanderen. Hun stijfheid is progressief wanneer het bovenste deel van het elastomeer in contact komt met de metalen ring, wat het voordeel biedt van een uitstekend isolerend vermogen en het absorberen van schokken als gevolg van de bewegingen van het voertuig. Afhankelijk van de toepassing kunnen ze ook verschillende stijfheden in de lengte- en dwarsrichting hebben. Hun conische vorm geeft hen een uitzonderlijke levensduur om zelfs aan de meest extreme eisen te voldoen.
APSOvib® H-lagerelementen
Wanneer aggregaten zoals compressoren of generatoren, radiatoren of airconditioners in een mobiel voertuig moeten worden geïnstalleerd, bieden H-lagerelementen een uitstekende oplossing. Met hun eenvoudig en gemakkelijk te installeren ontwerp zijn ze uit voorraad leverbaar met verschillende stijfheden om zo goed mogelijk aan te sluiten bij elke specifieke toepassing. Op deze manier is het eenvoudig om de ongelijke verdeling van de belasting tussen de verschillende steunpunten te compenseren.
Marinelagers
Marinelagers zijn vooral bedoeld voor het ophangen van allerlei soorten motoren, zowel in de scheepvaartsector als in bouwmachines of stationaire motoren, zoals generatoren. Door hun vorm is de dwars- en langsstijfheid verschillend om zo goed mogelijk in te spelen op verschillende belastingen zoals de langschokken die door een graafmachine worden opgewekt. Het metalen gedeelte bedekt het elastomeer volledig om het te beschermen tegen UV-stralen en eventuele olie- en vetvervuiling.
Hoogwaardige generatorlagers
De hoogwaardige generatorsteunen zijn speciaal ontworpen voor grote generatoren en dieselmotoren om een optimale trillingsisolatie te garanderen. De ingebouwde beschermkap beschermt het element tegen spatwater of olie. Dankzij de uiterst effectieve isolatie worden zelfs laagfrequente trillingen niet doorgegeven aan het gebouw. De twee verschillende lagerafmetingen zijn goed voor een hoog draagvermogen; elk type is verkrijgbaar in 4 verschillende stijfheden. Dankzij de hoge doorbuiging kan een afstemfrequentie van max. 4 Hz worden bereikt.
Producttabel
| Product | Afbeelding | Beschrijving | Technische gegevens | Isolatievermogen | Belangrijkste toepassingen | Bestel | |||||||||||||
| Belastingscapaciteit in N | Eigenfrequentie in Hz | Veerweg in mm | Hoge axiale flexibiliteit | Hoge radiale flexibiliteit | Hoge axiale en radiale flexibiliteit | Gemiddelde en lage frequentie | Bescherming tegen stoten en schokken | HVAC/ventilator | Genset | Pompen en compressoren | Versnellingsbakken | Verbrandingsmotoren | Voertuigen/cabines | Machines en persen | Elektrische behuizingen | ||||

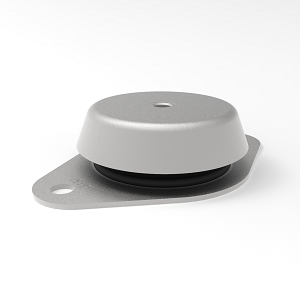

| APSOvib®-machinevoeten met afscheurbeveiliging |  |
Universeel toepasbare elementen voor trillingsisolatie van machines en apparaten; kleine totale hoogte; horizontale stijfheid hoger dan verticale stijfheid | <2450 | >9 | <3.5 | x | x | x | x | x | x | x | x | x | |||||

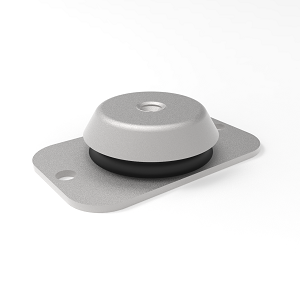

| APSOvib®-machinevoeten met versterkte behuizing en afscheurbeveiliging |  |
Speciaal ontworpen voor mobiele apparaten waarbij grote acceleraties kunnen optreden en slechts een kleine installatieruimte beschikbaar is | <2500 | >9.2 | <3 | x | x | x | x | x | x | x | |||||||

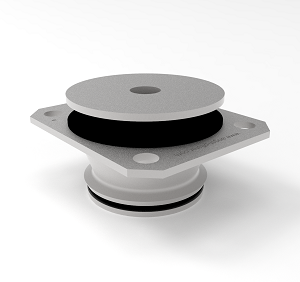

| APSOvib®-conuslagers |  |
Speciaal ontworpen voor mobiele apparaten waarbij grote acceleraties kunnen optreden en slechts een kleine installatieruimte beschikbaar is | <30000 | >6 | <7 | x | x | x | x | x | x | x | x | x | |||||

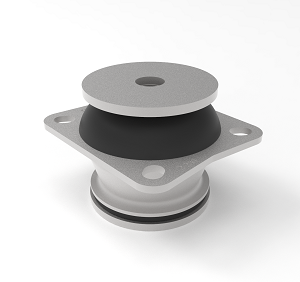

| APSOvib® conuslagers HD High Deflection |
 |
Speciaal ontworpen voor mobiele apparaten waarbij grote acceleraties kunnen optreden en slechts een kleine installatieruimte beschikbaar is | <5000 | >6.2 | <6.5 | x | x | x | x | x | x | x | x | ||||||
| APSOvib® CUPMOUNT-opslagelementen |  |
De elementen zijn op druk, trek en schuiven belastbaar; vooral voor lagers op voertuigen en voor wand- en plafondbevestigingen | <6480 | >11.8 | <1.8 | x | x | x | x | ||||||||||

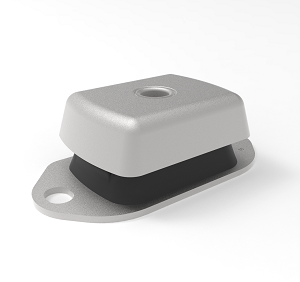

| APSOvib®-marinelagers |  |
Ontworpen voor scheepsbouw, generatoren en dieselmotoren | <9400 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
| APSOvib® hoogwaardige generatorlagers |
 |
Speciaal ontworpen voor grote generatoren en dieselmotoren voor optimale trillingsisolatie; de ingebouwde beschermkap beschermt het element tegen spatwater of olie | <42000 | >4 | <16 | x | x | x | x | x | x | x | |||||||

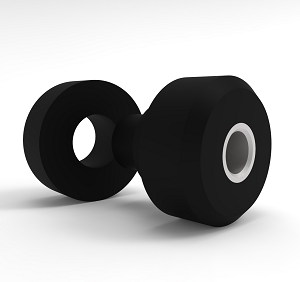

| APSOvib® H-lagerelementen |  |
Veilige antitrillingsondersteuning; goede isolatie tegen contactgeluiden; ontworpen voor cabines | <10000 | >13 | <1.5 | x | x | x | x | x | |||||||||

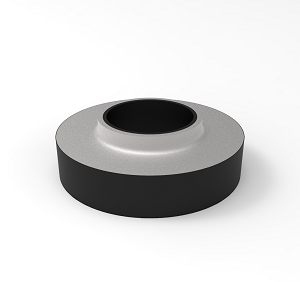

| APSOvib®-isolatieringen |  |
Geschikt voor elastische lagers, onderworpen aan trekkracht; paarsgewijs tegen elkaar aangespannen | <3720 | >11.5 | <1.9 | x | x | x | x | x | |||||||||
