APSOvib®-lagerelementen voor statische toepassingen

Speciaal ontwikkeld voor trillingsisolatie en slipbeveiliging in statische toepassingen

  • Mounts for static applications overview: Machine mount and rubber-metal rail
  • Mounts for static applications overview: Machine mount and rubber-metal rail

Deze lagerelementen zijn speciaal ontworpen voor statische toepassingen. Enerzijds zorgen ze voor een effectieve isolatie tegen trillingen en anderzijds voorkomen ze dat de machine wegglijdt. Indien gewenst kunnen ze ook aan de grond worden bevestigd en sommige zijn verkrijgbaar met een schroef voor het egaliseren van de machine.

Het toepassingsgebied reikt van lichte laagfrequente machines en roterende machines, zoals ventilatoren of compressoren, tot ophangconstructies en zware machines.


Toepassingen

  • HVAC/ventilator
  • Genset
  • Pompen en compressoren
  • Versnellingsbakken
  • Verbrandingsmotoren
  • Voertuigen/cabines
  • Machines en persen
  • Elektrische behuizingen


Machinelagers

Machinelagers met of zonder schroeven zijn universeel inzetbare elementen voor de trillingsisolatie van machines en apparaten. Ze hebben een kleine totale hoogte en hun horizontale stijfheid is hoger dan de verticale stijfheid. De bevestigingsschroef geeft ook de mogelijkheid om de machine te egaliseren wanneer deze niet op een perfect vlakke vloer staat.

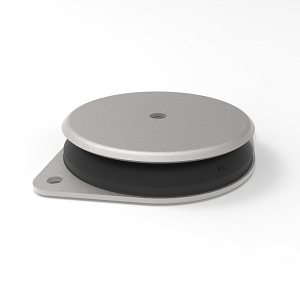

Afschuifbare lagerelementen APK

De afschuifbare lagerelementen APK zijn ontworpen voor roterende machines zoals ventilatoren, compressoren en airconditioners met een lage vliegwielonbalans. Door hun holle vorm kunnen ze worden gebruikt voor de isolatie van kleine belastingen, wat een belangrijk voordeel is ten opzichte van andere machinelagers.


Machinevoeten HD High Deflection

De machinevoeten HD High Deflection < 50 kg worden bij voorkeur gebruikt voor een optimale trillingsisolatie van compressoren en lichte machines met een lage interferentiefrequentie. De contactvlakken zijn volledig afgedicht tegen externe media.


Rubbermetalen rails

Voor de trillingsisolerende montage van zware systemen wordt gekozen voor rubbermetalen rails. Ze zijn uit voorraad leverbaar in originele lengten en kunnen eenvoudig op maat worden gesneden. De dikte van de gevulkaniseerde metaalplaat maakt het mogelijk om de schroefdraad aan te brengen.

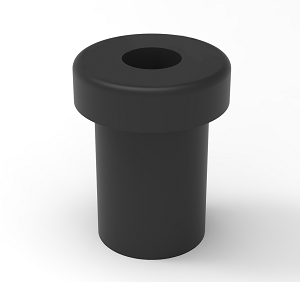

FLEX-LOC-schroefisolatie

FLEX-LOC-schroefisolatie biedt een eenvoudige oplossing voor het monteren van apparaten of het verbinden van bladen, metalen platen en glaspanelen. Op deze manier maakt één enkel element een eenvoudige montage van buitenaf mogelijk als een klinknagel en worden de elementen van elkaar losgekoppeld, waardoor de overdracht van trillingen in de hele constructie wordt vermeden. Dit element wordt met name gebruikt bij de bouw van machines en de opbouw van tractoren..

Producttabel

Product Afbeelding Beschrijving Technische gegevens Isolatievermogen Belangrijkste toepassingen

Bestel
      Belastingscapaciteit in N Eigenfrequenties in Hz Veerweg in mm Hoge axiale flexibiliteit Hoge radiale flexibiliteit Hoge axiale en radiale flexibiliteit Gemiddelde en lage frequentie Bescherming tegen stoten en schokken HVAC/ventilator Genset Pompen en compressoren Versnellingsbakken Verbrandingsmotoren Voertuigen/cabines Machines en persen Elektrische behuizingen

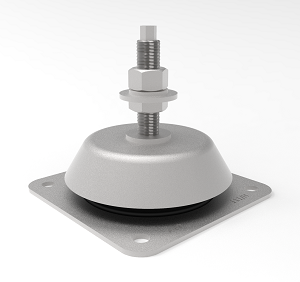

APSOvib®-machinevoeten met schroeven Universeel toepasbare elementen voor trillingsisolatie van machines en apparaten; kleine totale hoogte; horizontale stijfheid hoger dan verticale stijfheid <20600 >8.5 <3.5 x         x   x       x x

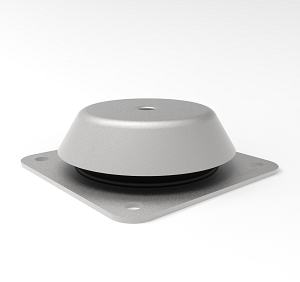

APSOvib®
machinevoeten zonder schroeven
Universeel toepasbare elementen voor trillingsisolatie van machines en apparaten; kleine totale hoogte; horizontale stijfheid hoger dan verticale stijfheid <20600 >8.5 <3.5 x         x   x       x x
APSOvib® afschuifbare lagerelementen APK Ontworpen voor roterende machines zoals ventilatoren, compressoren en airconditioners met een lage vliegwielonbalans <14300 >7 <5     x x   x   x       x x

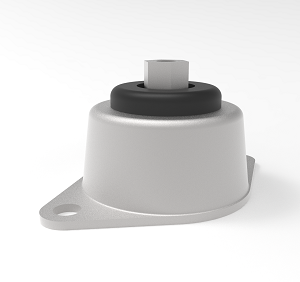

APSOvib® klokvormige elementen Deze elementen zijn beveiligd tegen afscheuren en worden als ophangelement gemonteerd; de constructie wordt ook bij brand gegarandeerd <490 >7.9 <4 x     x   x           x x

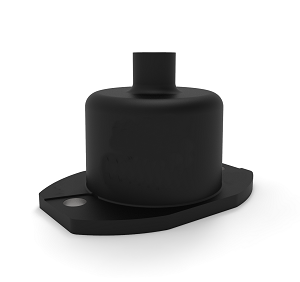

APSOvib®-machinevoeten HD < 50 kg Optimale trillingsisolatie voor compressoren en lichte machines met een lage frequentie; de contactvlakken zijn volledig afgedicht tegen buitenmedia <500 >6.5 <6     x x   x   x       x x
APSOvib®-machinevoeten HD > 50 kg Optimale trillingsisolatie voor compressoren en lichte machines met een lage frequentie; de contactvlakken zijn volledig afgedicht tegen buitenmedia <4000 >6.5 <6     x x   x   x       x x

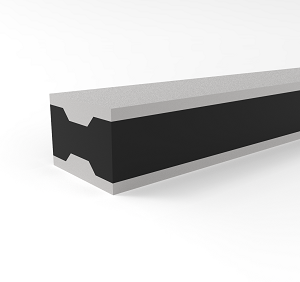

APSOvib® rubbermetalen rails Voor oscillatie-isolerende lagers van zware systemen; kan op maat worden gesneden; de dikte van de gevulkaniseerde metaalplaat maakt het bevestigen van schroefdraad mogelijk <450000 >6 <7 x     x     x x x x   x
APSOvib® FLEX-LOC-schroefisolatie De eenvoudige oplossing voor het monteren van apparaten of het verbinden van bladen, metalen platen en glaspanelen. <275 - -     x     x         x x x
APSOvib®-lagers   Geschikt voor een elastisch lager van motor- en stationaire apparatuur; de meegeleverde aanslagplaatjes kunnen de veerweg van de elementen in druk- en trekrichting beperken om overbelasting te voorkomen <4120 >5.3 <9.1     x x   x   x       x x

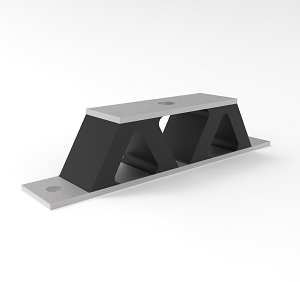

APSOvib® U-, V- en W-lagers Voor elastische opstellingen van gevoelige instrumenten die tegen trillingen moeten worden beschermd <590 >8.5 <3.5     x     x   x       x x

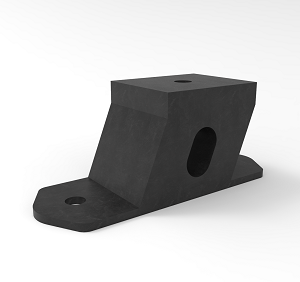

APSOvib®-ophangelementen Voor elastische opstellingen van gevoelige instrumenten die tegen trillingen moeten worden beschermd <1120 >6.5 <5.9     x x   x   x       x x

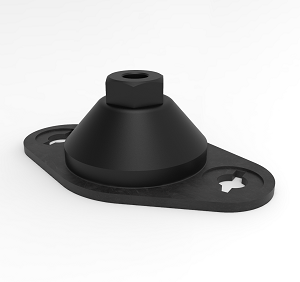

APSOvib® hoedvormig element Speciaal geschikt voor de opslag van kleine apparaten; zijdelings stabiel; maakt laagfrequente opslag mogelijk

<1370 >5 <10 x     x   x   x       x x

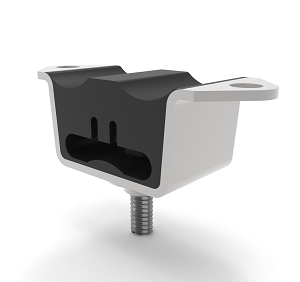

APSOvib®-plafondelementen met schroefdraadbout en schroefdraadgat Klassieke ophangelementen, geschikt voor elastische ophanging van lampen en buizen <280 >8.5 <3.5 x         x   x       x x

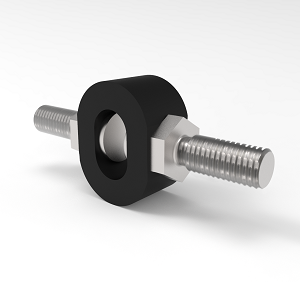

APSOvib®-ringelementen SM Optimale trillingsisolatie voor lichte apparaten met een lage frequentie - - -     x x   x   x       x x
