ASSIWELL® Metalen slangen

ASSIWELL® Afzonderlijk gedimensioneerde slangen die aan de strengste eisen voldoen

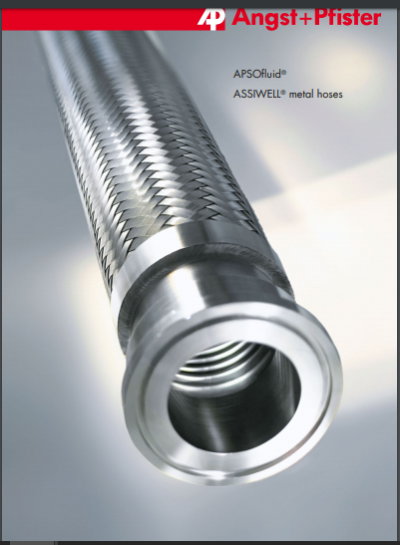

  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12
  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12

ASSIWELL®-slangen en -koppelingen - de perfecte aansluiting

Binnen de APSOfluid® Fluid Handling Technology biedt Angst+Pfister een zeer uitgebreid ASSIWELL®-programma met gegolfde slangen, passende fittingen, gegolfde slanglijnen en compensatoren van roestvrij staal voor bijna alle toepassingen in diverse industrieën. Afhankelijk van de toepassing, de bedrijfs- en installatievoorwaarden evenals de eigenschappen van de te verpompen vloeistoffen bieden onze specialisten een oplossing op maat.


Gegolfde slangen en hun voordelen

Een slang assemblage bestaat uit de gegolfde slang en de aansluitstukken als interface naar de systeemaansluiting van de klant. Gegolfde slangen en gewikkelde slangen met spiraal behoren tot de metalen slangen. Het basismateriaal voor golfslangen zijn naadloze of in de lengterichting gelaste, dunwandige buizen, waarin met speciaal gereedschap mechanische of hydraulische golfvormen worden aangebracht. De golfvorm, de wanddikte en de golfafstand zijn verantwoordelijk voor de eigenschappen van de slang zoals flexibiliteit, buiggedrag en drukbestendigheid. Voor het verhogen van de druksterkte zijn de golfslangen ofwel dubbelwandig ofwel ontworpen met een enkele of dubbele vlecht. De slangvlecht dient om de longitudinale kracht, veroorzaakt door de interne druk (werkdruk), op te vangen. Het vlechtwerk past zich flexibel aan de bewegingstoestand (rek) van de slang aan.


Toepassingen

  • Spoorwegindustrie
  • Automotive-industrie
  • Energiecentrales/hernieuwbare energiecentrales
  • Bouwtechniek
  • Procesindustrie


Ons assortiment ASSIWELL® metalen golfslangen

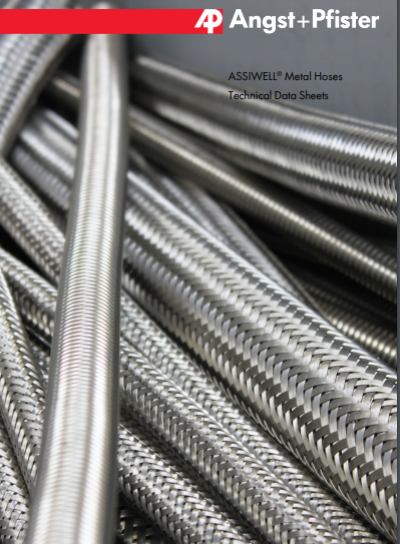

Onze ASSIWELL® metalen golfslangen zijn gemaakt van roestvrij staal zoals 1.4404, 1.4541 en 1.4571, het vlechtwerk is gemaakt van 1.4301 of van hetzelfde materiaal als de gegolfde slang zelf. De slangen kunnen worden gebruikt in een temperatuurbereik van -270 °C tot + 600 °C. De werkdruk is afhankelijk van de nominale diameter en geometrieën (golfvorm, aantal vlechten en wanddikte) en ligt tussen 0,1 en 210 bar. Gedetailleerde technische informatie vindt u op ons data sheet ASSIWELL® metalen slangen.

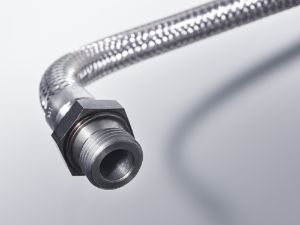

Bijpassende en kwalitatief hoogwaardige standaardfittingen

Wij beschikken over hoogwaardige standaardfittingen voor golfslangen, zoals buismoffen voor de montage van snijringen conform DIN EN ISO 8434-1, nippels met buitendraad conform DIN EN 10226, vlakke afdichtingsfittingen met binnendraad conform DIN EN 10226, 24°-fittingen met binnendraad, buitendraad, lasnekflens en kraagloze flens conform DIN EN 1092-1. Voor complete systeemoplossingen omvat de ASSIWELL®-productlijn ook speciale fittingen, compensatoren, buizen en fittingen volgens de specificaties van de klant.


Onze ervaring is een toegevoegde waarde voor u

Op basis van jarenlange ervaring in sectoren als de elektro- en machinebouw, de staalindustrie, de meet- en regeltechniek, de bouwtechniek, de energie-industrie, de spoorwegindustrie en de automotive-industrie biedt Angst+Pfister zijn klanten al tijdens de bouwfase vakkundig, flexibel en snel de kabels aan en optimaliseert de kabels voor de afzonderlijke inbouwsituaties. Neem gewoon contact met ons op om uw persoonlijke behoeften te bespreken!

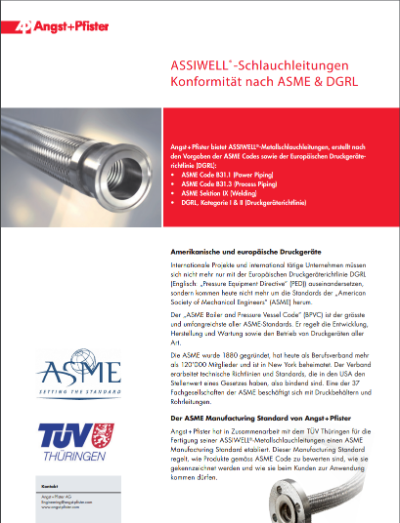

Uitgebreid gecertificeerd

ASSIWELL®-slangen kunnen conform de volgende certificaten worden vervaardigd:
• 97/23/EG richtlijn drukapparatuur (PED), categorie I en II, module A1 Swiss TS
• DIN EN 15085-2 spoorwegtoepassingen - lassen van railvoertuigen en voertuigonderdelen, certificeringsniveau CL1 Swiss TS
• DIN 3384 roestvrijstalen gasleidingen conform DVGW en SVGW
• TPW / W 119-1 ontwerp en testen van gegolfde slangaansluitingen voor waterinstallaties tot PN 10 en temperaturen tot +95 °C conform SVGW
• TPW 119 ontwerp en testen van flexibele aansluitingen voor waterinstallaties conform SVGW

Producttabel

Product Afbeelding Beschrijving Technische gegevens Bijzondere kenmerken Belangrijkste toepassingen Bestel
      DN-bereik Materiaal balg Materiaal vlecht Bedrijfstemperatuurbereik Werkdrukbereik Certificaten Veiligheidsfactordruk Spoorwegindustrie Automotive-industrie Energiecentrales/hernieuwbare energiecentrales Bouwtechniek Procesindustrie Overige industrieën

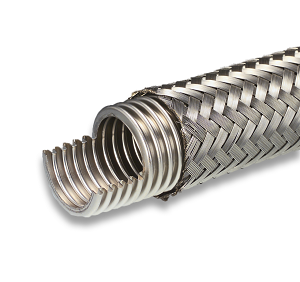

ASSIWELL® 066 - industriële serie Bestaat uit een parallel gegolfd balgelement, in de lengte gestuiklaste buis en een roestvrij stalen draadomvlechting; industriële kwaliteit voor druk- en vacuümbelastingen, zowel voor statisch gebruik als voor frequente bewegingen. DN06 - DN100 1.4404 1.4301 -270 tot +600 1 - 125 EN 10204-3.1 SF4 x x x x x x
ASSIWELL® 088 - voorkeursserie Flexibele roestvrijstalen gegolfde slang, bestaande uit een parallel gegolfd balgelement, in de lengte gestuiklaste buis en een roestvrij stalen draadomvlechting. DN08 - DN150 1.4541, 1.4571 1.4301 -196 tot +550 1 - 155 EN 10204-3.1 SF3 x x x x x x
ASSIWELL® 100 - Performance-lijn Zeer flexibele roestvrijstalen gegolfde slang, bestaande uit een parallel gegolfd balgelement. De slang beslaat uit een door in de lengte gestuiklaste buis en een roestvrijstalen draadomvlechting;
ontworpen voor druk en hoge vacuümbelastingen, zowel voor statisch gebruik als voor frequente bewegingen.
DN06 - DN150 1.4404 1.4301 -200 tot +550 16 - 150 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 100 W2 - High Performance-lijn Dynamisch, hoogste druk, bestaande uit een parallel gegolfd balgelement met 1 of een 2de laag draadomvlechting. DN06 - DN100 1.4404 1.4301 -196 tot +550 40 - 125 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 133 - Heavy-lijn Zeer dynamisch, voor hoge druk en temperatuur, bestaande uit een dikwandige, parallell gegolfde balg, gemaakt van in de lengte gestuiklaste buis en roestvrijstalen draadomvlechting DN12- DN300 1.4541 1.4301 of 1.4571 -196 tot +550 28 - 100 EN 10204-3.1 SF4 x x x
