Uszczelki udarowe (skokowe) APSOseal®

Uszczelnienia tłoków, tłoczysk i pierścieni zgarniających do zastosowań hydraulicznych i pneumatycznych

Opis Tabela produktów Powiązane pliki do pobrania

Podstawowe elementy układu kontroli i sterowania płynami

Niezliczona ilość możliwości wykorzystania mocy przenoszonej układami hydraulicznymi i pneumatycznymi nie byłaby możliwa do zrealizowania bez tych kluczowych elementów. Uszczelki udarowe są pojedynczymi lub złożonymi produktami wykorzystywanymi do utrzymania separacji cieczy (płynnej lub gazowej) pomiędzy dwoma komorami siłowników hydraulicznych lub pneumatycznych. Dzięki temu ciecze przepływają tylko wyznaczonymi ścieżkami i przekazują moc zgodnie z potrzebami danej maszyny. W większości przypadków siłowniki, w których są one wbudowane, wytwarzają ruch posuwisto-zwrotny (skokowy), ale w innych przypadkach mogą one również wytwarzać drgania kątowe. Z uwagi na szerokie spektrum zastosowań dynamicznych potrzebna jest kompleksowa oferta rozwiązań inżynierskich. W zależności od konkretnej funkcji można zastosować szereg różnych typów uszczelek, takich jak uszczelki tłokowe, uszczelki do tłoczysk, uszczelki obrotowe, pierścienie zgarniające oraz pierścienie prowadzące.

Uszczelki udarowe (skokowe) są najczęściej stosowane w układach uszczelniających siłowników hydraulicznych i pneumatycznych przeznaczonych do maszyn automatycznych, pras, układów wspomagania kierownicy i maszyn rolniczych. Inne, bardziej zaawansowane zastosowania obejmują różne systemy uszczelniające do siłowników hydraulicznych o dużym obciążeniu (np. siłowniki w sprzęcie budowlanym) lub do innych urządzeń, takich jak zawory dozujące stosowane w przemyśle spożywczym, farmaceutycznym i branży przetwórstwa chemicznego.

Podstawowa funkcja uszczelnienia jest tylko jednym z wymogów, które musi spełniać skuteczna i niezawodna uszczelka udarowa (skokowa) — niezbędne są bowiem także inne cechy.

Znajomość materiału to podstawa konstrukcji wysokoparametrowej uszczelki

Niezależnie od tego, czy potrzebujemy uszczelki gumowej, czy uszczelki z tworzywa sztucznego, wybór odpowiednich materiałów może zapewnić właściwą obojętność chemiczną w kontakcie z mediami, właściwe parametry fizyczne w stosunku do temperatury roboczej i ciśnienia roboczego oraz niezbędne właściwości trybologiczne pozwalające zapewnić niski współczynnik tarcia i wysoką odporność na ścieranie.

W firmie Angst+Pfister dostępny jest szeroki wybór mieszanek PTFE, ale także poliuretan i inne elastomery, takie jak NBR, HNBR i FKM, przeznaczone do pracy na sucho lub z wykorzystaniem smaru. W zależności od zastosowania mogą być one zaprojektowane jako elementy samonapędzające się, z gumowymi elementami zasilającymi oraz ze stalowymi sprężynami.

Bez wątpienia najlepsze rozwiązanie dla danego zastosowania w zakresie uszczelnienia można osiągnąć, korzystając z naszej specjalistycznej wiedzy na temat materiałów. W połączeniu z naszą wiedzą inżynierską umożliwiającą tworzenie najbardziej skutecznych konstrukcji uszczelek udarowych (skokowych) jest to recepta na sukces!

Realizacja skutecznego rozwiązania

Ciśnienie robocze, prędkość, ograniczenia wymiarowe, temperatura robocza, skład chemiczny uszczelnianych mediów, niskie tarcie i długa trwałość — te wszystkie warunki musi spełnić skuteczne rozwiązanie. Dzięki ponad 100-letniej działalności w różnych branżach OEM firma Angst+Pfister zyskała odpowiednią wiedzę, która pozwala służyć wsparciem w zakresie doboru najlepszych rozwiązań.

Oferujemy szeroką gamę standardowych, znormalizowanych rozwiązań w zakresie uszczelnień, przedstawionych w poniższej tabeli, jak również możliwość współprojektowania produktów dostosowanych do indywidualnych potrzeb klienta, co pozwala spełniać nawet najbardziej wygórowane wymagania w trudnych środowiskach. Nasi inżynierowie i specjaliści ds. zastosowań produktów dokładają wszelkich starań, aby dostarczać wiodące technologie oraz cenne rozwiązania do wszelkich zastosowań w zakresie układów hydraulicznych i pneumatycznych. Skontaktuj się z nami już teraz!

Zastosowania

Agresywne media
Produkty spożywcze
Zastosowania gazowe
Siłowniki do zastosowań specjalnych
Wysoka/niska temperatura
Hydraulika przemysłowa
Wtryskarki
Obrabiarki
Technologia medyczna
Ruchome układy hydrauliczne
Układy pneumatyczne
Siłowniki pneumatyczne
Zastosowania o niewielkiej ilości smaru
Prasy
Siłowniki standardowe
Zawory
Hydraulika wodna

Zamów teraz

Uszczelki tłokowe

Uszczelki tłokowe mogą być elementami działającymi jedno- lub dwustronnie. W pierwszym przypadku muszą wytrzymać ciśnienie z jednej strony, w drugim może ono oddziaływać z obu stron. Doskonałe połączenie szczelności, właściwości smarnych, odporności na ścieranie i wyciskanie — to właśnie recepta na sukces. W zależności od zastosowania do wyboru są różne konstrukcje profili oraz materiały. Firma Angst+Pfister oferuje szeroki asortyment wysokiej jakości technicznych uszczelek tłokowych, zarówno w wersji standardowej, jak i specjalnej.

Uszczelki tłoczysk

Uszczelki tłoczysk to elementy jednostronne, które muszą zapewnić brak przecieków, a dodatkowo wyróżniać się odpornością na wszelkie warunki pracy. Branże mają wobec nich także dodatkowe oczekiwania, takie jak między innymi niskie tarcie, świetne właściwości mechaniczne, kompaktowa konstrukcja oraz łatwość instalacji. Geometria i dobór materiałów zależą od wielu czynników. Firma Angst+Pfister oferuje szeroki asortyment wysokiej jakości uszczelek do tłoczysk, zarówno w wersji standardowej, jak i specjalnej. Skontaktuj się z naszymi inżynierami, którzy pomogą Ci wybrać najlepsze i najbardziej ekonomiczne rozwiązanie.

Pierścienie zgarniające

Pierścienie zgarniające stosowane są w celu zapobieżenia wewnętrznemu zanieczyszczeniu układu hydraulicznego podczas cofania się tłoczysk. W ofercie znaleźć można wersje z pojedynczą lub podwójną wargą. Rodzaj użytego profilu i materiału zależy nie tylko od parametrów, ale także od zastosowanego systemu uszczelek do tłoczysk (np. układ tandemowy). Firma Angst+Pfister oferuje szeroki asortyment wysokiej jakości pierścieni zgarniających, zarówno w wersji standardowej, jak i specjalnej.

Taśmy/pierścienie prowadzące

Taśmy lub pierścienie prowadzące prowadzą tłok/tłoczysko, zabezpieczają przed bezpośrednim kontaktem pomiędzy elementami ślizgowymi i pochłaniają wszelkie występujące obciążenia promieniowe. Są one dostępne z rolki (przycięte na odpowiednią długość) lub w formie wstępnie ukształtowanego pierścienia. Materiał i liczba używanych pierścieni zależy od konkretnego zastosowania. Firma Angst+Pfister oferuje inżynierskie, wypełnione PTFE, jak również POM, PA i wzmacniane tkaniną pierścienie prowadzące z materiału kompozytowego.

Tabela produktów

Produkt	Obraz	Zastosowanie	Zastosowanie			Norma	Działanie		Parametry				Zamówienie
			Lekkie	Średnie	Ciężkie	ISO / DIN	Pojedyncze działanie	Podwójne działanie	Zakres temperatur (°C)	Prędkość (m/s)	Ciśnienie (MPa maks.)	Materiał uszczelniający
Uszczelnienie tłokowe GRP		Siłowniki standardowe, ruchome układy hydrauliczne, wtryskarki, prasy	x	x	x	ISO 7425/1		x	-40 do +200	15	40	PTFE BC.429-01 NBR lub FKM

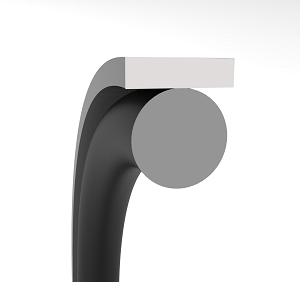

Uszczelnienie tłokowe LRP		Siłowniki standardowe, układy pneumatyczne, hydraulika przemysłowa, obrabiarki	x	x				x	-40 do +200	15	20	PTFE CG.18-01 NBR lub FKM

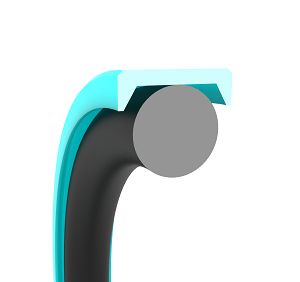

Uszczelnienie tłokowe DDP		Siłowniki standardowe, układy pneumatyczne, hydraulika przemysłowa, obrabiarki	x			ISO 3601 AS 4716		x	-40 do +200	15	20	PTFE MD.429-03 NBR lub FKM

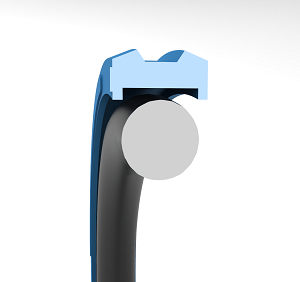

Uszczelnienie tłokowe PSO		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa		x	x	ISO 7425/1		x	-35 do +100	0.5	25	TPU 93.447-01 i NBR
Uszczelnienie tłokowe VSP100		Wysoka/niska temperatura, agresywne media, produkty spożywcze, zawory, technologia medyczna	x	x	x	AS 4716	x		-200 do +260	15	40	PTFE CF.429-01 i sprężyna V ze stali nierdzewnej

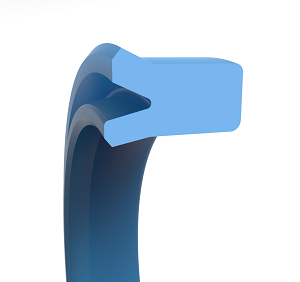

Uszczelnienie tłokowe PSA		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x		ISO 5597/1	x		-35 do +100	0.5	40	TPU 93.447-01

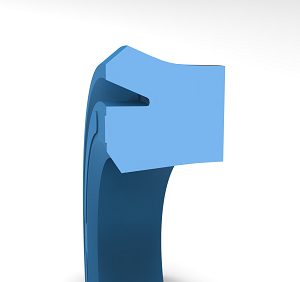

Uszczelnienie tłokowe PAE		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa		x	x	ISO 5597/1	x		-35 do +100	0.5	50	TPU 93.447-01

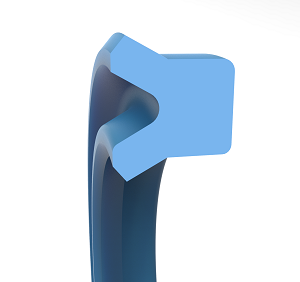

Uszczelnienie tłokowe RPS		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x		ISO 5597/1	x		-35 do +100	0.5	40	TPU 93.447-01
Uszczelnienie tłokowe UM		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x			x		-30 do +100	0.5	10	NBR 90.447-01

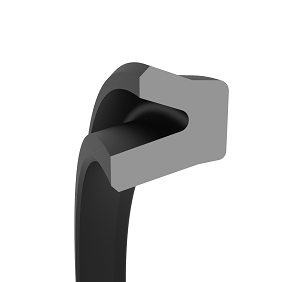

Uszczelnienie tłokowe DEM		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x			x		-30 do +100	0.5	10	NBR 75.447-01

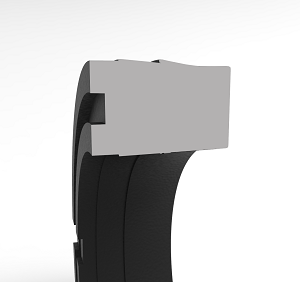

Uszczelnienie tłokowe DMP		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x			x		-30 do +120	0.5	40	NBR 65.428-02 NBR 75.428-01
Uszczelnienie tłokowe KDAE		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x	x			x	-30 do +100	0.8	40	TPU 93.447-01 TPE 63.447-01
Uszczelnienie tłokowe KDSB		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x		ISO 6547		x	-30 do +100	0.5	30	TPE 63.447-01 NBR 70.447-02 POM
Uszczelnienie tłokowe MPP		Siłowniki pneumatyczne	x					x	-30 do +100	1	2	NBR 75.447-02

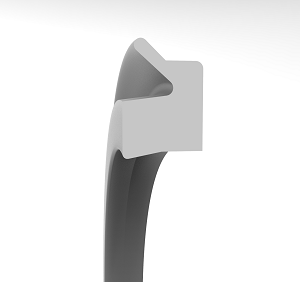

Uszczelnienie tłokowe PSP		Siłowniki pneumatyczne	x				x		-30 do +100	1	2	TPU 90.447-01

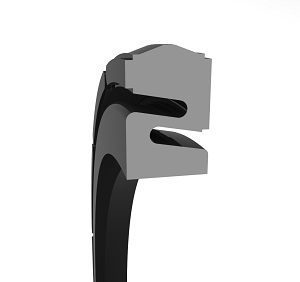

Uszczelnienie tłokowe SPS/N		Siłowniki pneumatyczne	x					x	-30 do +100	1	1.2	NBR 80.447-01

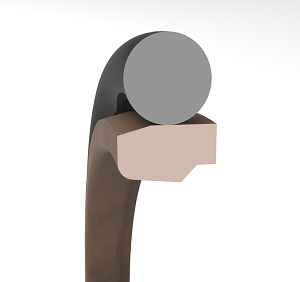

Uszczelnienie tłoczyska SSR		Siłowniki standardowe, układy pneumatyczne, hydraulika przemysłowa, obrabiarki	x	x	x	ISO 7524/1		x	-40 do +200	15	40	PTFE BC.429-01 NBR lub FKM

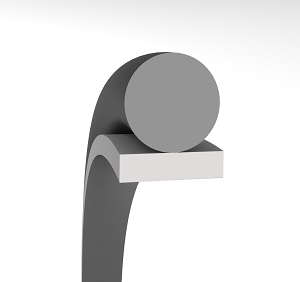

Uszczelnienie tłoczyska LRC		Siłowniki standardowe, układy pneumatyczne, hydraulika przemysłowa, obrabiarki	x	x		ISO 7524/1		x	-40 do +200	15	20	PTFE CG.429-01 NBR lub FKM

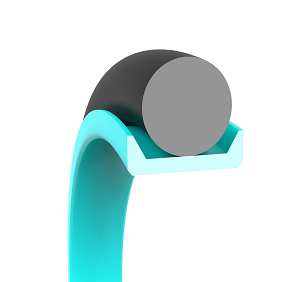

Uszczelnienie tłoczyska DDR		Siłowniki standardowe, układy pneumatyczne, hydraulika przemysłowa, obrabiarki	x			ISO 3601 AS 4716		x	-40 do +200	15	20	PTFE MD.429-03 NBR lub FKM

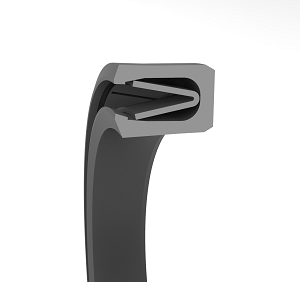

Uszczelnienie tłoczyska VSR 100		Wysoka/niska temperatura, agresywne media, artykuły spożywcze, zawory, technologia medyczna	x	x	x	AS 4716	x		-200 do +260	15	40	PTFE CF.429-01 i sprężyna V ze stali nierdzewnej

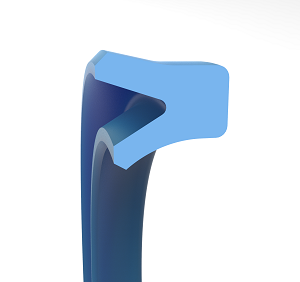

Uszczelnienie tłoczyska RSA		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x		ISO 5597/1	x		-35 do +100	0.5	40	TPU 93.447-01
Uszczelnienie tłoczyska RSB2		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa		x	x	ISO 5597/1	x		-35 do +100	0.5	50	TPU 93.447-01 POM 118.447-01
Uszczelnienie tłoczyska RPS		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x		ISO 5597/1	x		-35 do +100	0.5	40	TPU 93.447-01

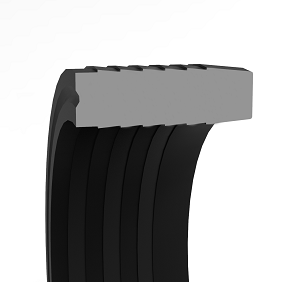

Uszczelnienie tłoczyska DMR		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa		x	x		x		-30 do +120	0.5	40	NBR 65.428-02 NBR 75.428-01

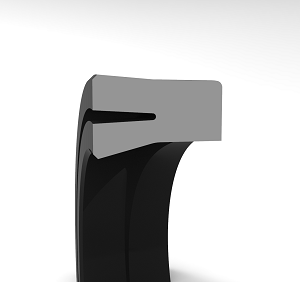

Uszczelnienie tłoczyska UM		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x			x		-30 do +100	0.5	10	NBR 90.447-01

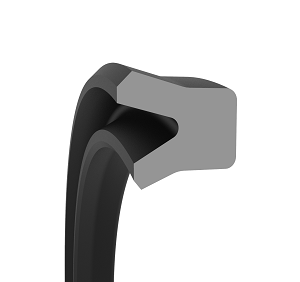

Uszczelnienie tłoczyska DIM		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x			x		-30 do +100	0.5	10	NBR 90.447-01

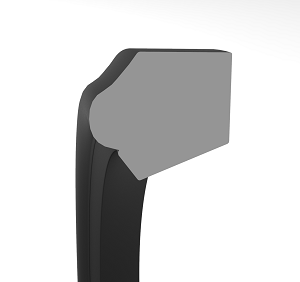

Uszczelnienie tłoczyska RSF8		Siłowniki standardowe, ruchome układy hydrauliczne, hydraulika przemysłowa	x	x			x		-30 do +120	0.3	20	NBR 65.428-02 NBR 75.428-01

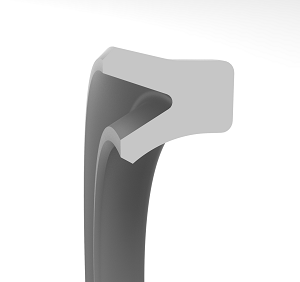

Uszczelnienie tłoczyska RSP		Siłowniki pneumatyczne	x				x		-30 do +90	1	2	TPU 90.447-01

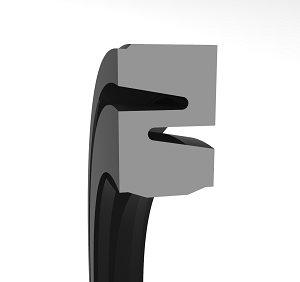

Uszczelnienie tłoczyska SRS/N		Siłowniki pneumatyczne	x					x	-30 do +100	1	1.2	NBR 80.447-01

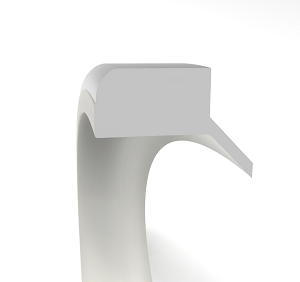

Pierścień zgarniający WSG		Siłowniki standardowe, układ hydrauliki ruchomej	x	x			x		-35 do +100	0.8	0	TPU 94.447-02 wkładka metalowa na OD

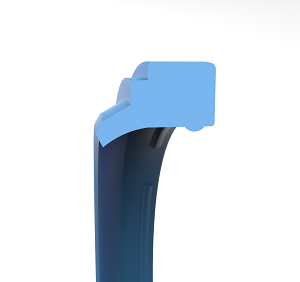

Pierścień zgarniający WWS		Siłowniki standardowe, układ hydrauliki ruchomej	x	x			x		-35 do +100	1	0	>36mm=TPU 90.447-01 <36mm=TPU 93.447-01

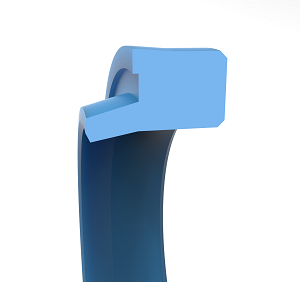

Pierścień zgarniający WSL		Siłowniki standardowe, układ hydrauliki ruchomej	x	x	x		x		-35 do +100	1	0	TPU 93.447-01

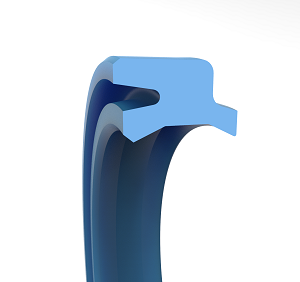

Pierścień zgarniający WED		Siłowniki standardowe, układ hydrauliki ruchomej	x				x		-35 do +100	1	2	TPU 93.447-01

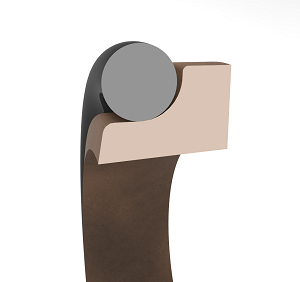

Pierścień zgarniający WES 100		Siłowniki standardowe, układ hydrauliki ruchomej	x	x			x		-40 do +200	15	0	PTFE BC.429-01 NBR lub FKM

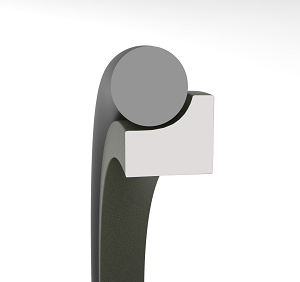

Pierścień zgarniający WES 500		Siłowniki do zastosowań specjalnych, układy hydrauliki ruchomej, prasy	x	x	x		x		-40 do +200	15	0	PTFE BC.429-01 NBR lub FKM

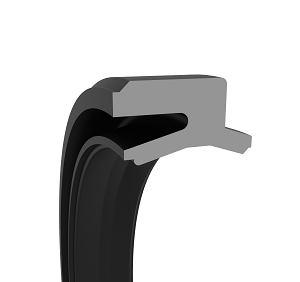

Pierścień zgarniający BWA		Siłowniki pneumatyczne	x				x		-30 do +90	1	2	TPU 90.447-01
Taśma/pierścień prowadzący GT		Siłowniki standardowe, ruchome układy hydrauliczne, wtryskarki, prasy, obrabiarki	x	x				x	-60 do +150	15	15	PTFE BC.429-01
Taśma/pierścień prowadzący GT		Pneumatyka, hydraulika wodna, zawory, zastosowania gazowe, zastosowania o niewielkiej ilości smaru	x	x				x	-60 do +150	15	15	PTFE CG.429-01
