ASSIWELL® Metal hortumlar

En sıkı gereklilikleri karşılayan, boyutları ayrı ayrı belirlenmiş hortumlar

  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12
  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12

ASSIWELL® hortumlar ve bağlantı parçaları: Mükemmel ilişki

Angst+Pfister, APSOfluid® Akışkan İdare Teknolojisi kapsamında çeşitli endüstrilerde hemen her uygulamaya yönelik oluklu hortumlar, uygun bağlantı parçaları, oluklu hortum hatları ve paslanmaz çelikten yapılmış kompansatörler ile çok kapsamlı bir ASSIWELL® programı sunuyor. Uzmanlarımız uygulama, çalışma ve kurulum koşullarının yanı sıra akışkanların özelliğine göre işe özel çözümler getirir.


Oluklu hortumlar ve avantajları

Hortum hattı, oluklu hortumdan ve müşterinin sistemiyle arayüz oluşturan bağlantı parçalarından meydana gelir. Oluklu hortumlar ve katlı spiral hortumlar metal hortumlar ailesinin üyesidir. Oluklu hortumların temel malzemesi, özel aletler vasıtasıyla mekanik veya hidrolik olarak içinde oluklar meydana getirilmiş, dikişsiz veya boyuna kaynaklı ince duvarlı tüplerdir. Oluklu hortumun esneklik, bükülme davranışı ve basınç direnci gibi özelliklerini belirleyen faktörler oluk şekli, duvar kalınlığı ve oluk aralığıdır. Oluklu hortumlar, basınç dayanımını artırmak amacıyla çift duvarlı yapılır ya da tek veya çift örgülü olarak tasarlanır. Hortum örgüsü, iç basıncın (çalışma basıncı) neden olduğu boylamasına kuvveti absorbe etmeye yarar. Örgüler, hortumun hareket durumuna (uzama) esnek bir şekilde uyum sağlar.


Uygulamalar

  • Demiryolu endüstrisi
  • Otomotiv endüstrisi
  • Enerji/Yenilenebilir enerji santralleri
  • Bina teknolojisi
  • Proses endüstrisi


ASSIWELL® oluklu metal hortum çeşitlerimiz

ASSIWELL® oluklu metal hortumlarımız 1.4404, 1.4541 ve 1.4571 gibi paslanmaz çelik malzemelerden üretilirken örgüler de 1.4301 çelikten veya oluklu hortumla aynı malzemeden üretilir. Oluklu hortumlar -270 °C ila +600 °C sıcaklık aralığında kullanılabilir. Çalışma basıncı nominal çapa ve geometrilere (dalga biçimi, örgü sayısı ve duvar kalınlığı) göre değişmekte olup 0,1 ile 210 bar arasındadır. Ayrıntılı teknik bilgilere, ASSIWELL® Metal hortumlar ile ilgili veri sayfamızdan ulaşılabilir.


Uyumlu ve yüksek kaliteli standart bağlantı parçaları

DIN EN ISO 8434-1 standardında kesme halkası düzeneği boru soketi, DIN EN 10226 standardında dıştan dişli meme, DIN EN 10226 standardında içten dişli düz conta bağlantı parçaları ve DIN EN 1092-1 standardında içten dişli, dıştan dişli, kaynak boyunlu flanş ve manşon gevşek flanş 24° bağlantı parçaları gibi, oluklu hortumlara uygun yüksek kaliteli standart bağlantı parçalarımız mevcuttur. Komple sistem çözümlerine yönelik olarak ASSIWELL® ürün yelpazesinde ayrıca müşteri spesifikasyonlarına göre özel bağlantı parçaları, kompansatörler, borular ve bağlantı parçaları da bulunur.


Deneyimlerimiz sizin için bir katma değerdir

Angst+Pfister; elektrik ve mekanik mühendisliği, çelik endüstrisi, ölçüm ve kontrol teknolojisi, bina teknolojisi, enerji endüstrisi, demiryolu endüstrisi ve otomotiv endüstrisi gibi endüstrilerde uzun yıllardır edindiğimiz deneyimlere dayanarak, müşterilerine daha yapım aşamasındayken yetkin, esnek ve hızlı bir şekilde hizmet verir ve ayrı ayrı her kurulum senaryosu için kabloları optimize eder. Bireysel ihtiyaçlarınız için bize ulaşmanız yeterlidir.


Kapsamlı sertifikalar

ASSIWELL® hortum hatları aşağıdaki sertifikalara uygun olarak üretilebilir:
• 97/23 / EG Basınçlı Ekipmanlar Yönergesi (PED), Kategori I ve II, Modül A1 İsviçre TS
• DIN EN 15085-2 Demiryolu uygulamaları: Raylı taşıtların ve taşıt bileşenlerinin kaynak işleri, Sertifika düzeyi CL1 İsviçre TS
• DVGW ve SVGW uyarınca DIN 3384 paslanmaz çelik gaz hortum hatları
• TPW / W 119-1; SVGW uyarınca PN 10'a kadar ve +95 °C sıcaklıklara kadar su tesisatları için oluklu hortum bağlantılarının tasarımı ve testleri
• TPW 119; SVGW uyarınca su tesisatları için esnek bağlantıların tasarımı ve testleri

Ürün grubu

Ürün Resim Açıklama Teknik veriler Kendine has özellikler Temel uygulamalar Sipariş Verin
      DN aralığı Malzeme körükleri Malzeme örgüsü Çalışma sıcaklığı aralığı Çalışma basıncı aralığı Sertifikalar Emniyet faktörü basıncı Demiryolu endüstrisi Otomotiv endüstrisi Enerji/Yenilenebilir enerji santralleri Bina teknolojisi Proses endüstrisi Diğer endüstriler

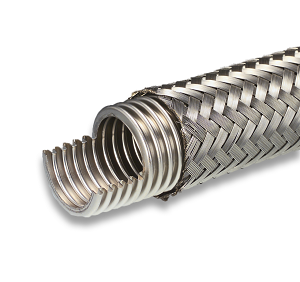

ASSIWELL® 066 Endüstriyel seri Paralel oluklu körük elemanı, boylamasına alın kaynaklı tüp ve paslanmaz çelik tel örgüden oluşur; hem statik kullanımda hem de sık hareketlerin olduğu kullanımda basınç ve vakum yükleri için endüstriyel kalite. DN06 - DN100 1.4404 1.4301 -270 ila +600 1 - 125 EN 10204-3.1 SF4 x x x x x x
ASSIWELL® 088 Tercih edilen seri Boylamasına alın kaynaklı tüpten yapılmış paralel oluklu körük elemanından ve paslanmaz çelik tel örgüden oluşan esnek paslanmaz çelik oluklu hortum. DN08 - DN150 1.4541, 1.4571 1.4301 -196 ila +550 1 - 155 EN 10204-3.1 SF3 x x x x x x
ASSIWELL® 100 Performans serisi Boylamasına alın kaynaklı tüpten yapılmış paralel oluklu körük elemanından ve paslanmaz çelik tel örgüden oluşan son derece esnek paslanmaz çelik oluklu hortum.
Hem statik kullanım hem de sık hareketler için basınç ve yüksek vakum yüklerine göre tasarlanmıştır.
DN06 - DN150 1.4404 1.4301 -200 ila +550 16 - 150 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 100 W2 Yüksek performans serisi Paralel oluklu körük elemanı ve 1 veya 2 örgüden oluşan dinamik, en yüksek basınçlar. DN06 - DN100 1.4404 1.4301 -196 ila +550 40 - 125 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 133 Ağır hizmet serisi Boylamasına alın kaynaklı tüpten yapılmış kalın duvarlı paralel oluklu körük elemanından ve paslanmaz çelik tel örgüden oluşur. Yüksek basınç ve sıcaklık koşulları için son derece dinamik. DN12- DN300 1.4541 1.4301 veya 1.4571 -196 ila +550 28 - 100 EN 10204-3.1 SF4 x x x
