APSOfluid® Kompansatörler

Elastomer, PTFE veya metalik malzemelerden üretilen kompansatörler

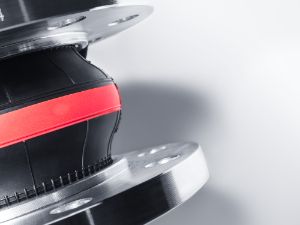

  • Compensator overview: WILLBRANDT compensator type 50, red
  • Compensator overview: WILLBRANDT compensator type 50, red

Kompansatör; elastik bir körük ile flanş gibi bir bağlantı elemanından oluşan esnek bir elemandır ve boru sistemlerinde, bağlantı parçalarında, pompalarda ve cihazlarda ısıl genleşmeleri, mekanik titreşimleri, akustik titreşimleri ve gerilimleri telafi etmek için kullanılır. Kompansatörler ayrıca gürültü yalıtımı için, boru bağlantı parçaları üzerindeki söküm parçaları olarak, düzenek yanlışlıklarını uyumlulaştırmak için ve boru duvarı burçları için conta olarak da kullanılır.

Tipik uygulama alanları ısıtma sistemleri, su boruları, enerji santrallerindeki borular ve kimya endüstrisidir. Mevcut çeşitli özellikler ilgili akışkanlarla (örneğin, içme suyu, yağ veya gıda) eşleştirilir.

Uzunluk sınırlaması veya gerilim gibi genleşme bağlantılarının belirli fonksiyonlarını garanti edebilmek için bu genleşme bağlantılarının sisteme doğru şekilde takılmaları gerekir. İlgili reaksiyon kuvvetlerini, negatif basınçtaki kuvvetleri, kompansatörlerin hareket serbestliğini ve ayarlama kuvvetlerini absorbe eden çeşitli uzunluk sınırlayıcıları vardır. Uzmanlarımız her zaman size tavsiyede bulunmaya hazırdır.

Metal kompansatörler ve kauçuk kompansatörler temel olarak aynı işlevi yerine getirir: Bir boru sistemin dahilinde absorbe edilemeyen termal veya mekanik değişiklikler olduğunda bu değişikliklerin telafi edilmesi gerekir. Boru sistemini kurarken bu faktörlerin göz önünde bulundurulması, sistemin hasar görmesini ve olası bir arıza yaşanmasını önlemek açısından hayati önem taşır. Uzmanlarımız; ortam, basınç ve sıcaklık faktörlerinin yanı sıra hareketin yerine ve tipine göre sizin için en uygun çözümü seçebilir veya tasarlayabilir.


Uygulamalar

  • Bina hizmetleri
  • Tesis mühendisliği
  • Gaz ekipmanı
  • Tartım ekipmanı
  • Gemi inşası
  • Elektrik santralleri
  • Kimya endüstrisi
  • Su tesisleri
  • Atık su işleme tesisleri


Ürün grubu

Ürün Açıklama Teknik veriler Key applications  Sipariş Verin
    aralığı Kurulum uzunluğu (mm) Malzeme Çalışma sıcaklığı (°C) Çalışma basıncı aralığı (bar) Normlar/Uygunluklar Bina hizmetleri Tesis mühendisliği Gaz ekipmanı Tartım ekipmanı Gemi inşası Elektrik santralleri Kimya endüstrisi Su tesisleri Atık su işleme tesisleri
Tip 49 Tip 49; çok fazla oluklu, son derece elastik bir kauçuk kompansatördür ve oluklu şekli çok düşük doğal dirençler sağlar. Yapı kaynaklı gürültü %98'e varan bir oranda azaltılır. Üstelik, düşük kurulum uzunluğunda yüksek genleşme absorbsiyonu ile karakterize edilir ve her uygulama için uygun bir kauçuk bileşiği temin edilebilmesi amacıyla çok çeşitli kalitelerde kauçuk mevcuttur. DN 32 - DN500 100 - 110 EPDM, IIR, NBR, CSM 40 ila +130 16 - DIN 4809 / TÜV uyarınca test edilmiştir
- FDA
- EG 1935/2004
x x x x x
Tip 50 Tip 50, düz oluklu ve son derece elastik bir kauçuk kompansatördür. Düz oluklu şekli sayesinde mümkün olan en düşük akış direnci elde edilir. Gelen enerji %70'e varan bir oranda azaltılır. Üstelik, tüm hareket yönlerinde yüksek genleşme absorbsiyonu ile karakterize edilir ve her uygulama için uygun bir kauçuk bileşiği temin edilebilmesi amacıyla çok çeşitli kalitelerde kauçuk mevcuttur. DN 20 - DN1000 130 - 300 EPDM, IIR, NBR, CSM, HNBR, BR/NR, PTFE 40 ila +130 16 - DIN 4809 / TÜV uyarınca test edilmiştir
- FDA
- EG 1935/2004
x x x     x
Tip 51 ve Tip 53 Tip 51/53, düz oluklu bir kauçuk kompansatördür. Düz oluklu şekli sayesinde mümkün olan en düşük akış direnci elde edilir. Gelen enerji %70'e varan bir oranda azaltılır. Ayrıca yüksek basınç dayanımı ile karakterize edilir. Tip 51/53, neredeyse her uygulama için uygun bir kauçuk bileşiği temin edilebilmesi için dört farklı kauçuk kalitesinde üretilir. DN 32 - DN300 130 IIR-D, NBR, CSM, FKM, PTFE 40 ila +130 16     x         x
Tip 55 Tip 55, düz oluklu ve son derece elastik bir kauçuk kompansatördür. Düz oluklu şekli sayesinde mümkün olan en düşük akış direnci elde edilir. Gelen enerji %70'e varan bir oranda azaltılır. Üstelik, tüm hareket yönlerinde büyük genleşme absorbsiyonu ile karakterize edilir ve neredeyse her uygulama için uygun bir kauçuk bileşiği temin edilebilmesi amacıyla çeşitli kalitelerde kauçuk mevcuttur. DN 20 - DN1000 125 - 300 EPDM, IIR, NBR, CSM, PTFE 40 ila +130 16 - DIN 4809 / TÜV uyarınca test edilmiştir
- FDA
- EG 1935/2004
x       x x   x x
Tip 60 Tip 60; şaftsız, vulkanize çelik flanşları bulunan ve dolgu kauçuk halinde bir boru konektörüdür. Düz ve şaftsız pasajı sayesinde çok düşük bir akış direnci elde edilir. Tasarımından dolayı yalnızca hafif yüzey titreşimlerini ve gürültüsünü sönümleyebilir, ancak hareketi absorbe etmek için kompansatör olarak kullanılamaz. DN 20 - DN200 70 - 90 EPDM +110'ye kadar 10 - DIN 4809 / TÜV uyarınca test edilmiştir x x
Titreşim emici 130 Borulardaki titreşimleri absorbe etmek üzere gevşek flanşları bulunan, son derece elastik, çok duvarlı ve paslanmaz çelik körük elemanı DN 40 - DN250 130 1.4571, 1.4401, 1.4404 +120 PN6 - PN16 - DIN EN 1092-1 uyarınca açık delik PN 6   x x     x x x x
