APSOseal® Döner Mil (Şaft) Contaları
Dönme hareketli uygulamalar için radyal mil contaları ve eksenel mil contaları
Döner ve sabit bileşenler arasındaki mükemmel uyum
Radyal mil contaları ve eksenel mil contaları, bağıl dönme hareketli millere uygulanmak üzere elastomer ve/veya plastik malzemede yapılmış contalardır. Bu contalar, istenmesi durumunda metal eklentili ve harekete geçirici yaylı olarak üretilebilir. Ağırlıklı olarak güç aktarma organları, akslar, tarım makineleri ve inşaat ekipmanları, kompresörler ve pompalar, mikserler, robotik sistemler, redüktörlü motorlar ve diğer araçlar için kullanılırlar.
Döner contalar, bağıl dönme ya da salınma hareketine maruz kalan iki hazne arasında herhangi bir sızıntıyı veya madde alışverişini (macunsu, sıvı ve gaz) önlemek, basıncı kontrol altında tutmak ve toz, nem ve pislik bulaşma olasılığını ortadan kaldırmak için yaygın olarak kullanılan cihazlardır. Ancak diğer özelliklerin de çok önemli olması nedeniyle birincil sızdırmazlık fonksiyonu, etkili ve güvenilir performans sergileyen bir radyal mil contasının karşılaması gereken şartlardan sadece biridir.
Malzeme bilgisiyle gelen uygulama başarısı
Gerek kauçuk conta gerekse plastik conta için doğru malzemelerin seçilmesi, temas eden ortama karşı uygun kimyasal dayanım, çalışma sıcaklığına ve çalışma basıncına karşı doğru fiziksel performansı ve yüksek teğetsel hıza ve kuvvetli aşınmaya dayanmak için gerekli tribolojik (sürtünme) özellikleri sağlayabilir. Angst+Pfister'da gerek yağlı gerekse kuru çalışma koşulları için NBR'den FKM, HNBR, CR, ACM, AEM, PTFE-Politetrafloroetilene ve Poliüretana kadar çok çeşitli elastomer bileşikleri mevcuttur. Ayrıca, uygulama ortamına göre metal eklentiler ve yaylar için farklı çelik tipleri kullanılabilir.
Sızdırmazlık uygulamanız için en iyi çözümün, bilhassa kullanılan elastomer bileşiklerin, plastik malzemelerin ve metallerin optimizasyonu sayesinde malzeme alanında son derece uzmanlaşmış yetkinliğimizden yararlanarak elde edilebileceğini söylemeye gerek bile yok. Tüm bunlar, en etkili rotary (döner) conta tasarımını oluşturmaya yönelik teknik mühendislik bilgimizle bir araya gelerek başarının reçetesini yazıyor.
Sorunlarınızı çözüyoruz
Çalışma basıncı, teğetsel hız, boyutsal sınırlamalar, çalışma sıcaklığı, sızdırmazlığı sağlanacak ortamın kimyasal bileşimi, düşük sürükleme torkunda verimlilik ve uzun süre dayanıklılık gibi faktörlerin tümü etkin bir çözümün karşılaması gereken koşullardır. Angst+Pfister, en uygun sızdırmazlık çözümlerini tanımlamada size destek olmak için farklı OEM Endüstrileri genelinde yüz yılı aşkın bir süredir yürüttüğü faaliyetleriyle özel uzmanlığını geliştirmiştir.
Angst+Pfister, aşağıdaki tabloda gösterilen standart normalleştirilmiş sızdırmazlık çözümlerini içeren kapsamlı bir ürün yelpazesinin yanı sıra zorlu uygulamalara yönelik en katı müşteri gereksinimlerini bile tam olarak karşılayacak şekilde özelleştirilmiş cihazları birlikte tasarlama olanağını da sunmaktadır. Mühendislik ve ürün uygulaması uzmanlarımız, tüm roraty şaft (döner mil) uygulamalarınız için ileri teknoloji ve değerli çözümler sunmayı amaçlamaktadır. Bizimle hemen iletişime geçin.
Uygulamalar
- Redüktörlü motorlar ve şanzımanlar
- Dişli pompaları ve motorlar
- Kompresörler ve pompalar
- Güç aktarma organları ve akslar
- Miller
- Robotik
- Karıştırıcılar ve mikserler
Ürün grubu
Ürün | Resim | Açıklama | Teknik veriler | Kendine has özellikler | Temel uygulamalar |
Sipariş Verin | ||||||||||||||
Malzeme | Sertlik | Renk |
Sıcaklık (°C) |
Çevresel hız | Basınç kademesi | Toz koruması | Düşük sürtünme | Yüksek hız ve yüksek T direnci | Redüktörlü motorlar ve şanzımanlar | Dişli pompaları ve motorlar | Kompresörler ve pompalar | Güç aktarma organları ve akslar | Miller | Robotik | Karıştırıcılar ve mikserler | |||||

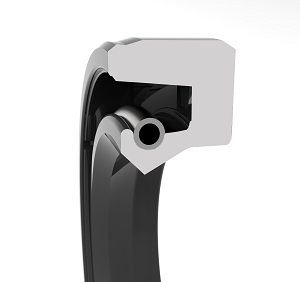

Type A | ![]() |

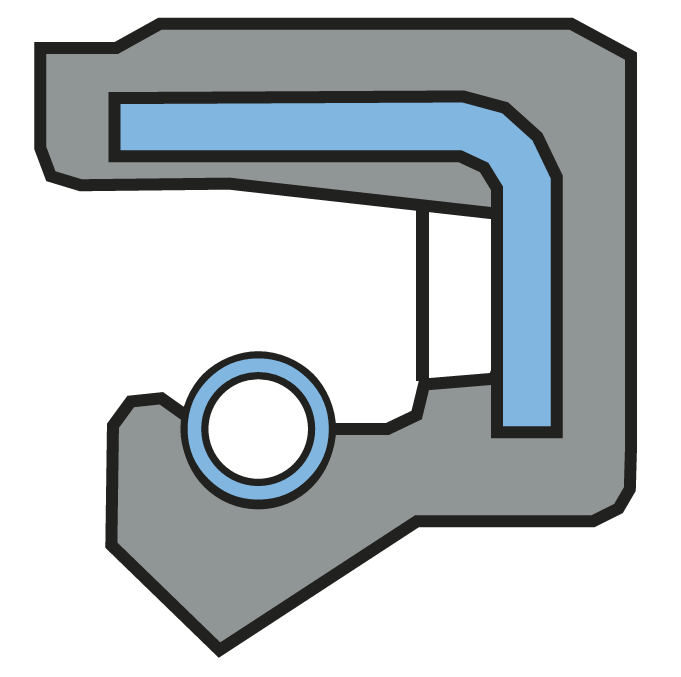

Sivri kesilmiş veya preslenmiş conta dudaklı ve dış çapında kaplı metal kafes bulunan standart radyal mil contası. Yatak yağları ve gresler ile iyi bir sızdırmazlık etkisi sağlar. | NBR | 70 Shore A | siyah | -40 ila +100 | 14 | <0.5 | x | Yalnızca özel yüksek basınçlı versiyonlar | x | x | ||||||||
Type A | ![]() |
Sivri kesilmiş veya preslenmiş conta dudaklı ve dış çapında kaplı metal kafes bulunan standart radyal mil contası. Yatak yağları ve gresler ile iyi bir sızdırmazlık etkisi sağlar. | FKM | 80 Shore A | kahverengi | -20 ila +200 | 37 | <0.5 | x | x | Yalnızca özel yüksek basınçlı versiyonlar | x | x | |||||||
Type AS | ![]() |

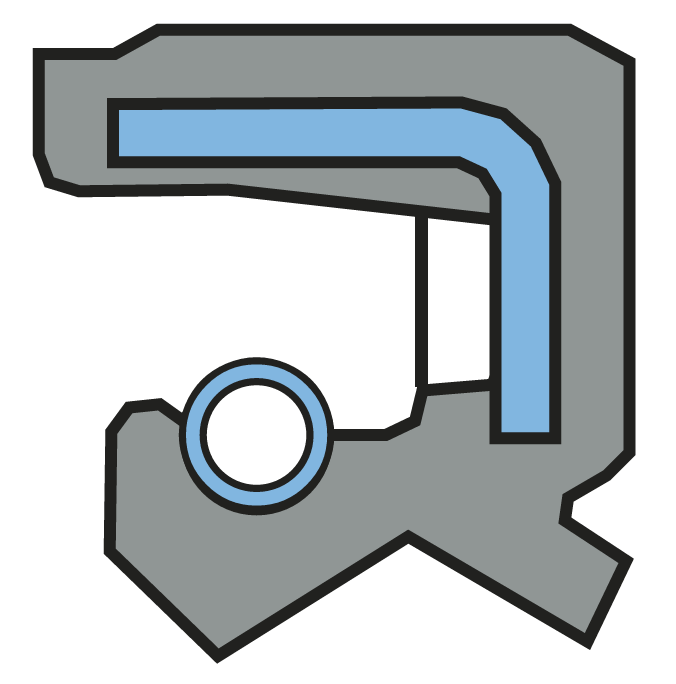

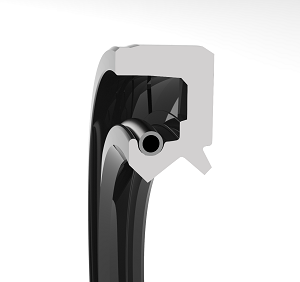

Sivri kesilmiş veya preslenmiş conta dudaklı ve dış çapında kaplı metal kafes bulunan standart radyal mil contası. Yatak yağları ve gresler ile iyi bir sızdırmazlık etkisi sağlar. İlave toz koruma dudaklı tasarım. |
NBR | 70 Shore A | siyah | -40 ila +100 | 14 | <0.5 | x | x | Yalnızca özel yüksek basınçlı versiyonlar | x | x | |||||||
Type AS | ![]() |
Sivri kesilmiş veya preslenmiş conta dudaklı ve dış çapında kaplı metal kafes bulunan standart radyal mil contası. Yatak yağları ve gresler ile iyi bir sızdırmazlık etkisi sağlar. İlave toz koruma dudaklı tasarım. |
FKM | 80 Shore A | kahverengi | -20 ila +200 | 37 | <0.5 | x | x | x | Yalnızca özel yüksek basınçlı versiyonlar | x | x | ||||||

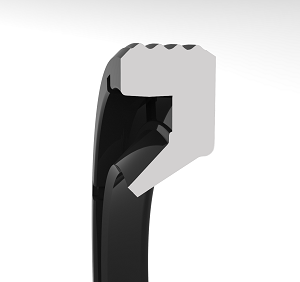

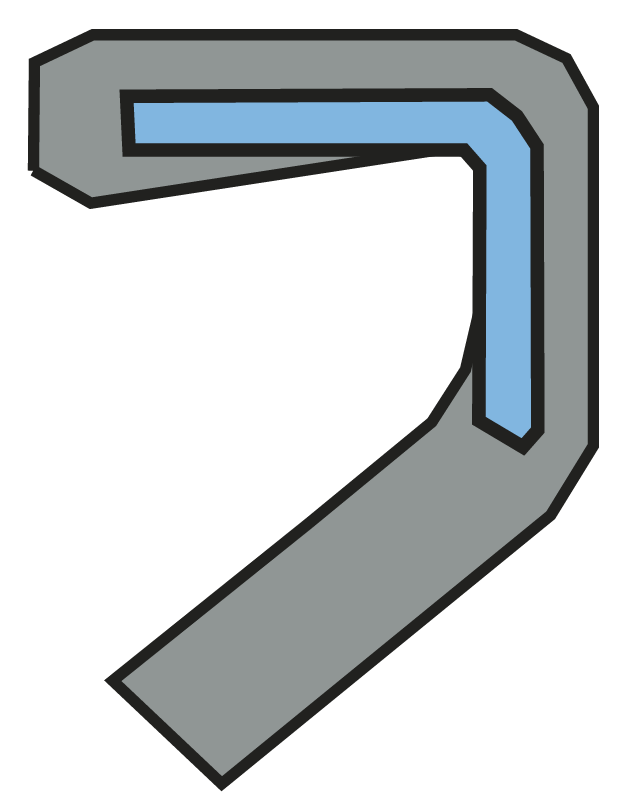

Type SA | ![]() |
Sivri kesilmiş veya preslenmiş conta dudaklı ve dış çapında kaplı metal kafes bulunan radyal mil contası. Düşük radyal kuvvetler için radyal yaysız tasarım. |
NBR | 70 Shore A | siyah | -40 ila +100 | 14 | <0.5 | x | x | ||||||||||

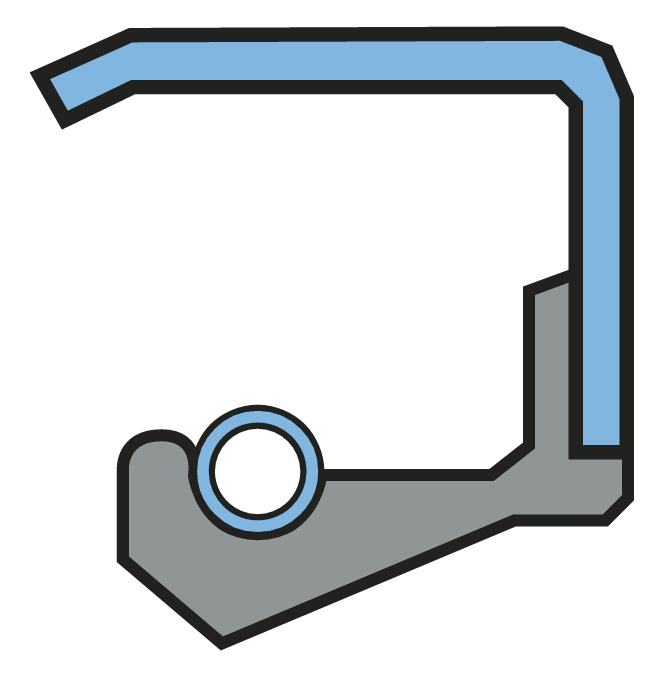

Type B | Sivri kesilmiş veya preslenmiş conta dudaklı ve dış yüzeyinde metalik berkitme halkası bulunan radyal mil contası. Yatak yağları ve gresler ile iyi bir sızdırmazlık etkisi sağlar. Sabitleme veya konum deliğinde son derece hassas konumlandırma. |
NBR FKM |
<0.5 | Yalnızca FKM versiyonu | x | |||||||||||||||

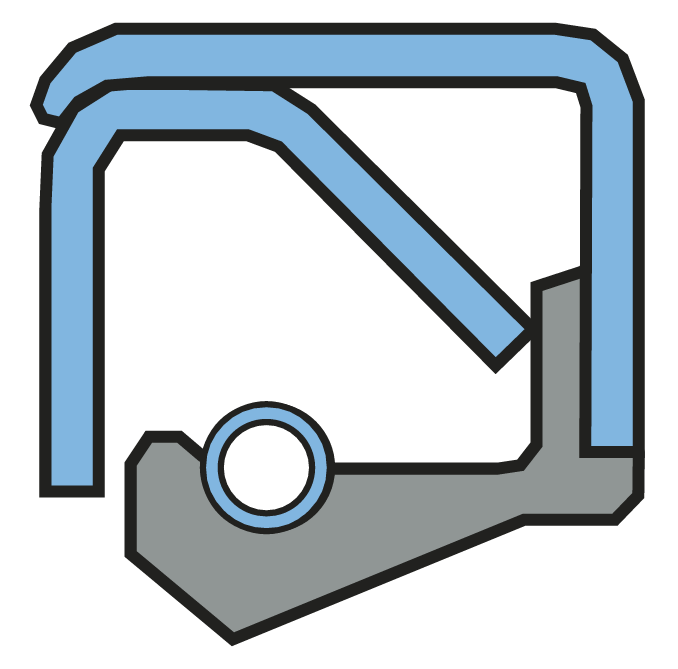

Type C | Sivri kesilmiş veya preslenmiş conta dudaklı ve dış yüzeyinde metalik berkitme halkası bulunan radyal mil contası. Yatak yağları ve gresler ile iyi bir sızdırmazlık etkisi sağlar. Sabitleme veya konum deliğinde son derece hassas konumlandırma. |
NBR | 70 Shore A | siyah | -40 ila +100 | 14 |
<0.5 |
x | x | |||||||||||

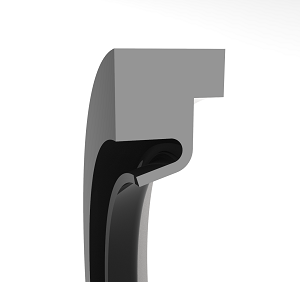

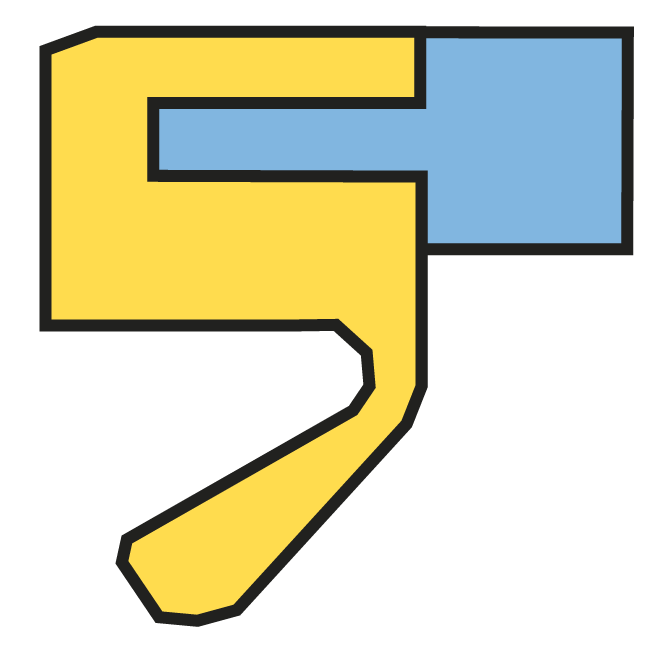

Type HTS II | ![]() |
Arka kısımda çelik kelepçe halkası olan ve kendinden sıkıştırmalı conta dudağı bulunan PTFE döner mil contası. İyi kuru çalışma özelliklerine ve düşük sürtünmeye sahip radyal yaysız tasarım. Çelik kelepçe halkası ortamla temas etmez. | PTFE / Karbon | siyah | -70 ila +200 | 18 | <6 | x | x | x | x | |||||||||

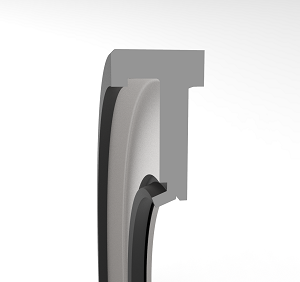

Type BSB | ![]() |

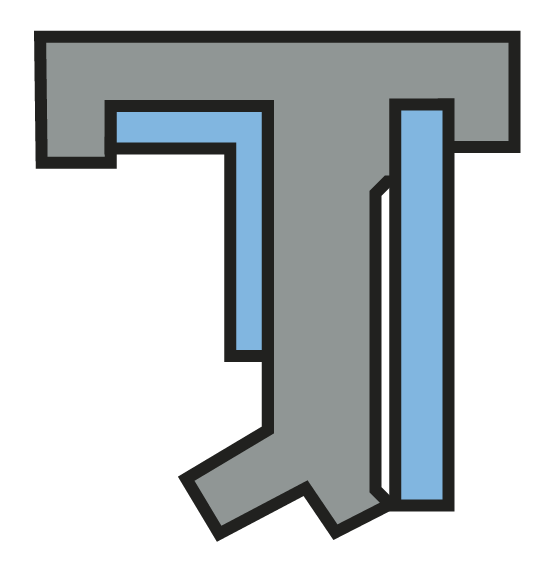

Düşük sürtünme ve düşük aşınma için çelik destek halkası bulunan tek dudaklı conta ve destek/toz dudağı içeren diyafram döner mil keçesi. İlk contanın eski rodaj yolunun kullanılmaması nedeniyle milin yeniden işlenmesine gerek olmadığından onarımlar için de uygundur. |
FKM | 70 Shore A | turkuaz | -30 ila +220 | 40 | <15 | x | x | x | x | x | |||||||

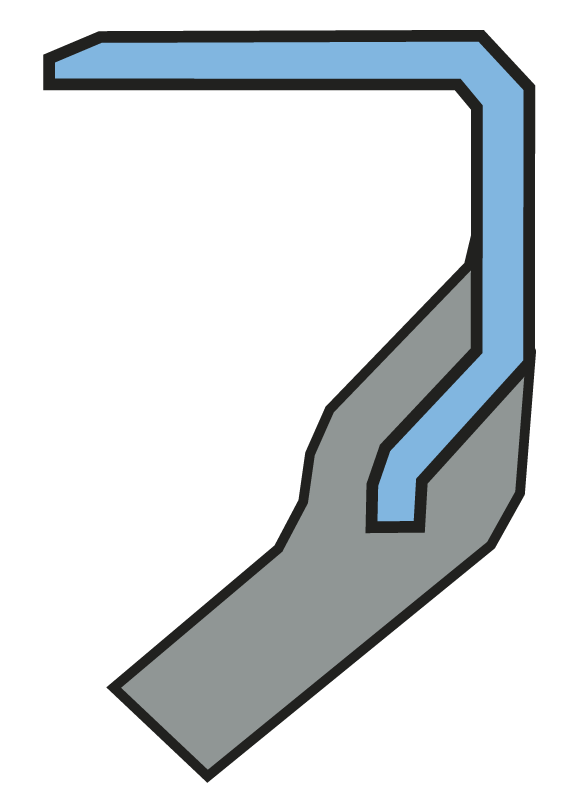

Type SAB | Sivri kesilmiş veya preslenmiş conta dudaklı ve dış çapında metalik merkezleme halkası bulunan radyal mil contası. Düşük radyal kuvvetler için radyal yaysız tasarım. |
NBR FKM |
40 | <15 | x | Yalnızca FKM versiyonu | x | x | x | |||||||||||

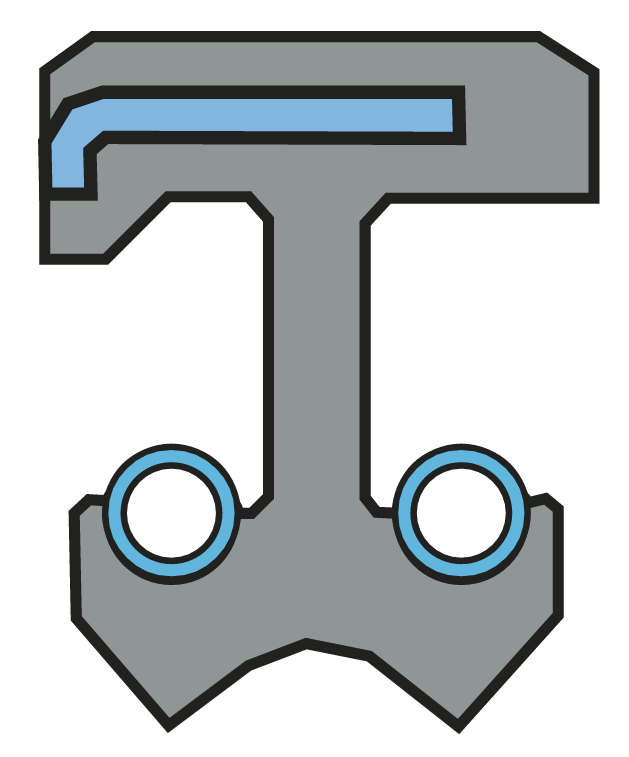

Type DUO | İki ortamı birbirinden ayıran çift dudaklı conta. Kaplı metal kafesi veya metal merkezlemesi ile yerden kazandıran versiyon mevcuttur. | NBR FKM |
<0.5 | Yalnızca FKM versiyonu | x | x | x | |||||||||||||

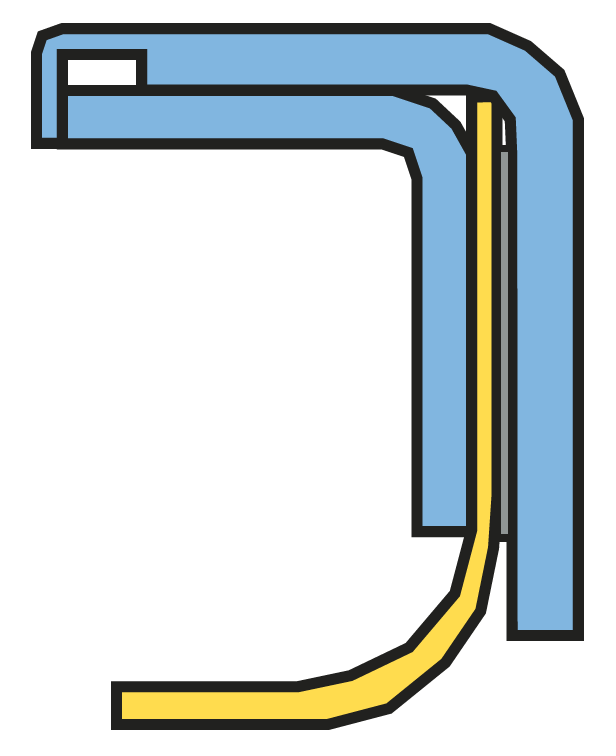

Type MHX 2000 | Kelepçeli PTFE conta dudaklı metal muhafaza içeren PTFE döner mil contası. Metal yayı olmayan, kendinden sıkıştırmalı conta dudağı. İyi kuru çalışma özellikleri ve düşük sürtünme. | PTFE / Karbon | -70 ila +200 | 40 | <1 | x | x | x | x | x | ||||||||||
Cassette Seals | ![]() |
Kaset Contaları, çeşitli Radyal Mil Contaları arasında daha yüksek bir koruma sağlar. Birkaç radyal ve eksenel conta dudağının kombinasyonunu içeren bir labirent sayesinde hem iç hem de dış çaplarda elde edilen sızdırmazlık performansı, yağlayıcı tarafı ile sert dış ortam şartları arasında mükemmel ve güvenilir bir izolasyon sağlar. Labirentin kovuklarına doldurulan gres, çok daha uzun bir dayanım ömrünü ve daha düşük bir sürükleme torkunu garanti eder. |
Uygulamaya göre farklı malzemelerin kombinasyonu | <0.5 | x | PTFE Dudaklı Versiyon | Yalnızca FKM veya PTFE Dudaklı Versiyon | x | x | x | ||||||||||
COMBI Seal | ![]() |
COMBI Contalar, mükemmel bir iç yağ contası fonksiyonunu, sert çevre şartlarına karşı güçlü bir dış koruma ile entegre eder. Dış conta için farklı bir malzeme kullanılması harici kirliliğe karşı korumayı artırır. |
Uygulamaya göre farklı malzemelerin kombinasyonu | <0.5 | x | PTFE Dudaklı Versiyon | Yalnızca FKM veya PTFE Dudaklı Versiyon | x | x | x | x | |||||||||

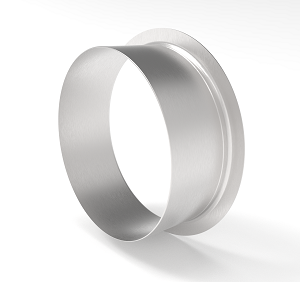

Sleeve | ![]() |
Mil manşonu, temas contalarının miller ve akslar üzerinde oluşturduğu aşınmayı önlemek için özellikle ekonomik bir çözümdür. Rodaj izleriyle zaten hasar görmüş çalışma yüzeyleri, Speedy-Sleeve ile herhangi bir sorun yaşamaksızın dakikalar içinde ve basit el hareketleriyle başarıyla değiştirilir. | Paslanmaz çelik | x | x | |||||||||||||||
End Cap | ![]() |

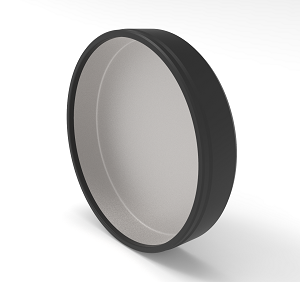

Uç Kapağı, içinden mil geçmeyen Dişli Cihazları ve Dişli Kutuları için mükemmel bir sızdırmazlık koruması sağlar. Takılması kolaydır, daha yüksek yüzey pürüzlülüğüne toleranslıdır ve güvenilir sıkılıkta bir radyal statik sızdırmazlık sağlar. Korozyon riskini azaltır ve kutu kasası ile metal parçası arasında diferansiyel termal genleşme sonucu meydana gelen açıklığı telafi eder. |
NBR | 70 Shore A | siyah | -40 ila +100 | <0.03 | x | x | |||||||||||

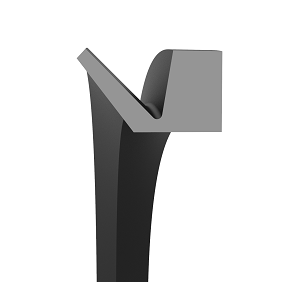

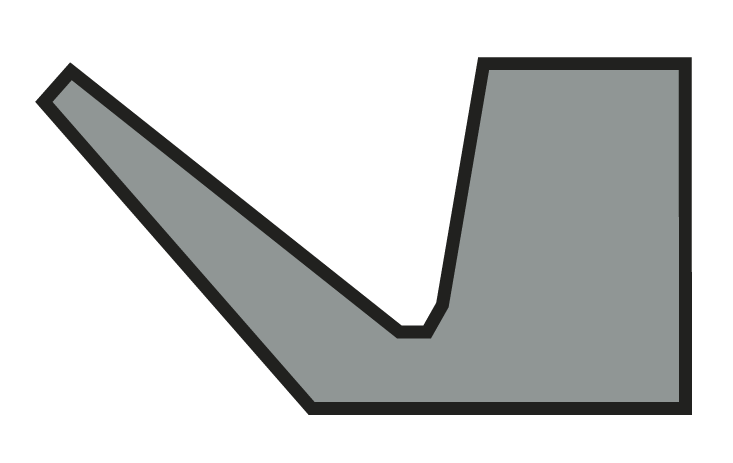

V-Ring Type A | ![]() |
Kısa tasarımlı ve düz sırtlı standart "V" halka. Durma yönüne karşı monte edilebilir. | NBR | 60 Shore A | siyah | -40 ila +100 | 12 | <0.2 | x | x | x | |||||||||
V-Ring Type A | ![]() |
Kısa tasarımlı ve düz sırtlı standart "V" halka. Durma yönüne karşı monte edilebilir. | FKM | 60 Shore A | kahverengi | -20 ila +150 | 12 | <0.2 | x | x | x | x | ||||||||

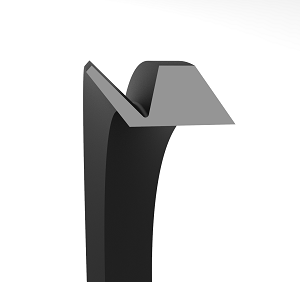

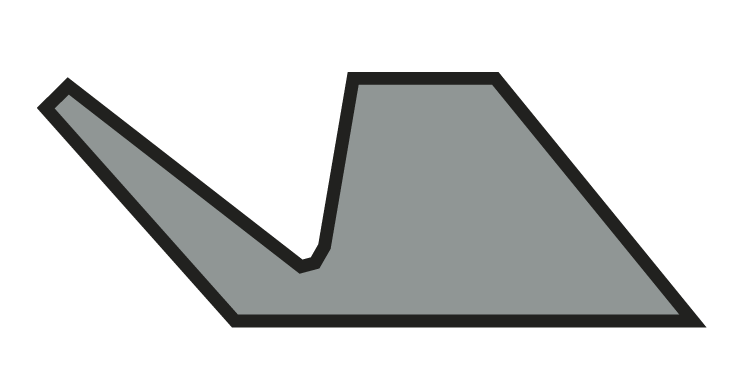

V-Ring Type S | ![]() |
Daha iyi dönüş hareketi için sırt kısmı açılı standart "V" halka. Uzun tasarım ve uzun yatak yüzeyi. | NBR | 60 Shore A | siyah | -40 ila +100 | 12 | <0.2 | x | x | x | |||||||||
V-Ring Type S | ![]() |
Daha iyi dönüş hareketi için sırt kısmı açılı standart "V" halka. Uzun tasarım ve uzun yatak yüzeyi. | FKM | -20 ila +150 | 12 | <0.2 | x | x | x | x | ||||||||||

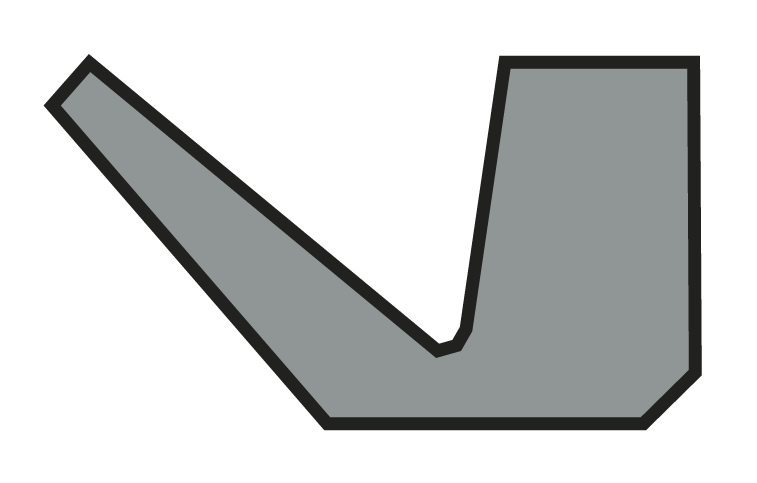

V-Ring Type L | Durma yönüne karşı monte edilebilir, büyük çaplara uygun, kısa tasarımlı ve düz sırtlı standart "V" halka. Labirent sızdırmazlık çözümlerinde kullanın. | NBR | 60 Shore A | siyah | -40 ila +100 | 12 | <0.2 | x | x | x | ||||||||||

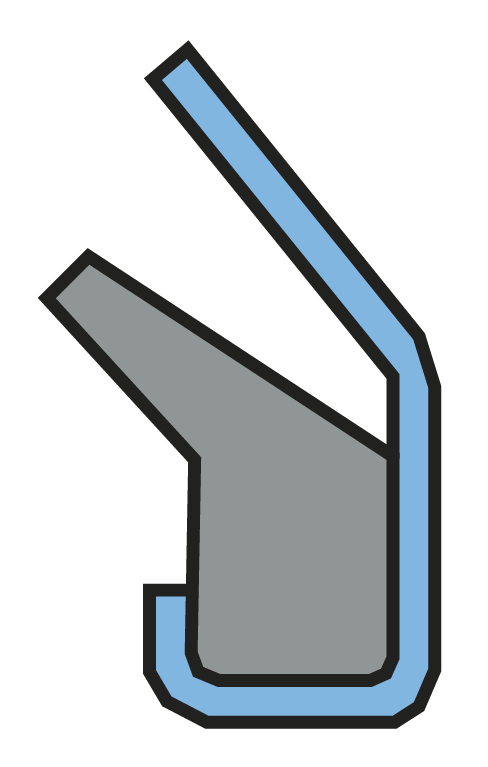

GAMMA form RB | Kurulum genişliği küçük ve conta dudağı mekanik korumalı eksenel mil contası. Metal muhafaza, conta dudağını kuşatır. Mil üzerine presle geçirilerek takılır. |
NBR | 75 Shore A | -30 ila +100 | 12 | <0.2 | x | x | x | x | x | x | x | x | x | |||||
GAMMA form 9RB | Kurulum genişliği küçük ve conta dudağı mekanik korumalı eksenel mil contası. Metal muhafaza, conta dudağını kuşatır. Mil üzerine presle geçirilerek takılır. |
NBR | -30 ila +100 | 12 | <0.2 | x | x | x | x | x | x | x | x | x |
