APSOseal® Strok contaları

Hidrolik ve pnömatik uygulamalar için piston, piston kolu ve sıyırma contaları

Açıklama Ürün grubu İlgili İndirmeler

Akışkan gücü kontrolünün temel unsurları

Akışkan devreleri sayesinde gücün kullandığı sayısız yöntem, bu önemli bileşenler olmadan mümkün olamazdı. Strok contaları, gerek hidrolik gerekse pnömatik tahrik birimlerinin iki haznesi arasında akışkan ayrışmasını (sıvı veya gaz) sürdürmek için kullanılan tek veya kompozit araçlardır. Bu sayede akışkanlar yalnızca tanımlanan yollardan akar ve gücü, makinenin amacına uygun olarak aktarır. Çoğu durumda, yerleşikü oldukları tahrik birimleri gelgit hareketleri (stroklar) üretirken bazı durumlarda ise açısal salınımlar oluşturabilirler. Bu dinamik uygulama yelpazesinin gereklerini karşılamak için geniş bir kapsamda tasarım çeşitlerine ihtiyaç vardır. Spesifik fonksiyona göre Piston Contaları, Piston Kolu Contaları, Döner Contalar, Sıyırma Contaları ve Kılavuz Halkalar olarak sınıflandırılan bir dizi farklı conta tipleri kullanılabilir.

Strok contaları en yaygın olarak otomatik makineler, presler, güç direksiyon sistemleri ve tarım makineleri için tasarlanmış hidrolik ve pnömatik silindirlerin sızdırmazlık sistemlerinde kullanılır. Daha komplike diğer uygulamalar arasında ağır hizmet hidrolik silindirleri (inşaat ekipmanı tahrik birimleri gibi) veya Gıda ve İçecek, İlaç ve Kimyasal Proses Endüstrisinde kullanılan dozaj vanaları aracılığıyla akışkan akışı kontrolü gibi diğer cihazlar için farklı sızdırmazlık sistemleri yer alır.

Ancak diğer özelliklerin de çok önemli olması nedeniyle birincil sızdırmazlık fonksiyonu, etkili ve güvenilir performans sergileyen bir strok contasının karşılaması gereken şartlardan sadece biridir.

Malzeme bilgisi, yüksek performanslı contalar için önemli bir faktördür

Gerek kauçuk gerekse plastik conta için doğru malzemelerin seçilmesi; temas eden ortama karşı uygun kimyasal dayanım, çalışma sıcaklığına ve çalışma basıncına karşı doğru fiziksel performansı ve düşük sürtünme ve yüksek aşınma direnci sağlamak için gerekli tribolojik (sürtünme) özellikleri sağlayabilir.

Angst+Pfister'da gerek yağlı gerekse kuru çalışma koşulları için çok çeşitli PTFE bileşiklerinin yanı sıra Poliüretan ve diğer elastomerler (NBR, HNBR ve FKM bileşikleri gibi) de mevcuttur. Ayrıca, uygulamaya göre kauçuk enerjilendiren bileşenler içeren kendineden otomatik harekete geçirici sistemler ve çelik yaylar ile tasarlanabilirler.

Sızdırmazlık uygulamanız için en iyi çözümün, malzeme alanında son derece uzmanlaşmış yetkinliğimizden yararlanarak elde edilebileceğini söylemeye gerek bile yok. Tüm bunlar, en etkili strok conta tasarımını oluşturmaya yönelik teknik mühendislik bilgimizle bir araya gelerek başarının reçetesini yazıyor.

Etkili çözümle işi bitiriyoruz

Çalışma basıncı, hız, boyutsal sınırlamalar, çalışma sıcaklığı, sızdırmazlığı sağlanacak ortamın kimyasal bileşimi, düşük sürtünme ve uzun süre dayanıklılık gibi faktörlerin tümü etkin bir çözümün karşılaması gereken koşullardır. Angst+Pfister, en uygun sızdırmazlık çözümlerini tanımlamada size destek olmak için farklı OEM endüstrileri genelinde yüz yılı aşkın bir süredir yürüttüğü faaliyetleriyle özel uzmanlığını geliştirmiştir.

Angst+Pfister, aşağıdaki tabloda gösterilen standart hale getirilmiş sızdırmazlık öğelerini içeren kapsamlı bir ürün yelpazesinin yanı sıra talepkar uygulamalara yönelik en katı müşteri gereksinimlerini bile tam olarak karşılayacak şekilde özelleştirilmiş cihazları birlikte tasarlama olanağını da sunmaktadır. Mühendislik ve ürün uygulaması uzmanlarımız, tüm hidrolik ve pnömatik uygulamalarınız için ileri teknoloji ve değerli çözümler sunmayı amaçlamaktadır. Bizimle hemen iletişime geçin.

Uygulamalar

Agresif ortamlar
Gıda maddeleri
Gaz uygulamaları
Ağır hizmet silindirleri
Yüksek/düşük sıcaklık
Endüstriyel hidrolik sistemler
Enjeksiyon makineleri
Takım tezgahları
Medikal teknolojisi
Mobil hidrolik sistemler
Pnömatik sistemler
Pnömatik silindirler
Yetersiz yağlanmış uygulamalar
Presler
Standart silindirler
Vanalar
Su hidroliği

Şimdi sipariş verin

Piston Contaları

Piston contaları tek etkili veya çift etkili elemanlar olabilir. Tek etkili olması durumunda tek taraftan gelen basınca dayanmaları gerekirken çift etkili elamanlar değişimli olarak her iki taraftan basınca maruz kalır. Sızdırmazlık, yağlama davranışı, sürtünme ve ekstrüzyon direnci bakımından mükemmel bir kombinasyon sağlanması temel başarı faktörüdür. Uygulamanıza bağlı olarak seçim yapabileceğiniz farklı profil tasarımları ve malzemeler vardır. Angst+Pfister, gerek standart gerekse özel tasarım olarak geniş bir yelpazede yüksek kaliteli mühendislik ürünü piston contaları sunar.

Piston Kolu Contaları

Piston kolu contaları, atmosfere hiçbir şekilde sızıntı olmadığını garanti etmesi gereken ve dolayısıyla da tüm çalışma koşullarından etkilenen tek etkili elemanlardır. Ayrıca, piyasanın talep ettiği temel gerekliliklerden bazıları da düşük sürtünme, yüksek mekanik özellikler, kompakt tasarım ve kurulum kolaylığıdır. Kullanılan malzemeler ve geometri çeşitli faktörlere göre değişir. Angst+Pfister, gerek standart gerekse özel tasarım olarak geniş bir yelpazede yüksek kaliteli mühendislik ürünü piston kolu contaları sunar. En uygun ve etkin maliyetli çözüm için mühendislerimizle iletişime geçin.

Sıyırma Contaları

Sıyırma contaları, piston kolları geri çekildiği sırada hidrolik sistemin dahili kirliliğini önlemek için kullanılır. Tek dudaklı veya çift dudaklı tipler mevcuttur. Kullanılacak profil ve malzemeler sadece sizin parametrelerinize bağlı olmayıp seçilen piston kolu conta sistemine (tandem/peş peşe diziliş gibi) göre de değişir. Angst+Pfister, gerek standart gerekse özel tip olarak geniş bir yelpazede yüksek kaliteli mühendislik ürünü sıyırma contaları sunar.

Kılavuz Bantlar/Halkalar

Kılavuz bantlar veya kılavuz halkalar pistonu/piston kolunu yönlendirir, kayar parçalar arasındaki metalik temastan korur ve meydana gelen olası radyal yükleri absorbe eder. Bunlar, rulodan çıkarılmış (istenilen uzunlukta kesilmiş) veya önceden biçimlendirilmiş halka olarak mevcuttur. Kullanılacak aşınma halkalarının malzemesi ve miktarı uygulamanıza göre değişir. Angst+Pfister hem mühendislik uygulanarak doldurulmuş PTFE hem de POM, PA ve kumaş takviyeli kompozit malzeme kılavuz halkalar sunar.

Ürün grubu

Ürün	Resim	Uygulamalar	Uygulamalar			Standart	Etki		Parametreler				Sipariş Verin
			Hafif	Orta	Ağır	ISO / DIN	Tek etkili	Çift etkili	Sıcaklık Aralığı (°C)	Hız (m/s)	Basınç (Mpa maks.)	Conta malzemesi

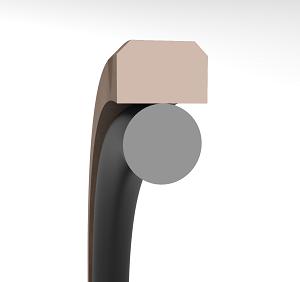

Piston Contası GRP		Standart silindirler, mobil hidrolik sistemler, enjeksiyon makineleri, presler	x	x	x	ISO 7425/1		x	-40 ila +200	15	40	PTFE BC.429-01 NBR veya FKM

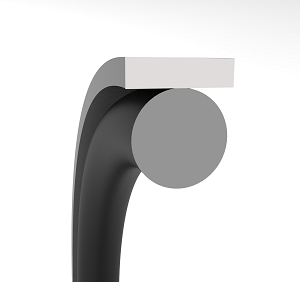

Piston Contası LRP		Standart silindirler, pnömatik sistemler, endüstriyel hidrolik sistemler, takım tezgahları	x	x				x	-40 ila +200	15	20	PTFE CG.18-01 NBR veya FKM

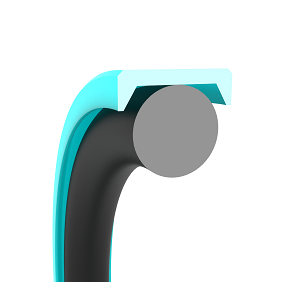

Piston Contası DDP		Standart silindirler, pnömatik sistemler, endüstriyel hidrolik sistemler, takım tezgahları	x			ISO 3601 AS 4716		x	-40 ila +200	15	20	PTFE MD.429-03 NBR veya FKM

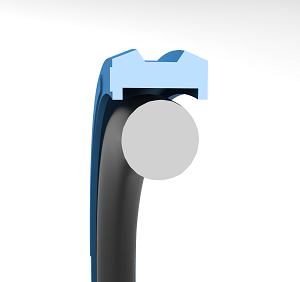

Piston Contası PSO		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler		x	x	ISO 7425/1		x	-35 ila +100	0.5	25	TPU 93.447-01 ve NBR
Piston Contası VSP100		Yüksek/düşük sıcaklık, agresif ortamlar, gıda maddeleri, vanalar, medikal teknolojisi	x	x	x	AS 4716	x		-200 ila +260	15	40	PTFE CF.429-01 ve paslanmaz çelik V yayı

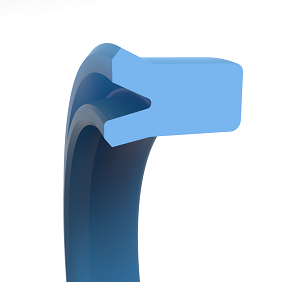

Piston Contası PSA		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x		ISO 5597/1	x		-35 ila +100	0.5	40	TPU 93.447-01

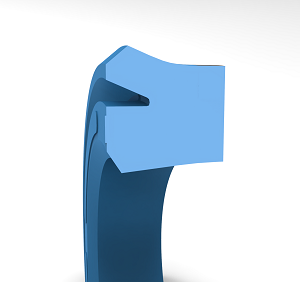

Piston Contası PAE		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler		x	x	ISO 5597/1	x		-35 ila +100	0.5	50	TPU 93.447-01
Piston Contası RPS		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x		ISO 5597/1	x		-35 ila +100	0.5	40	TPU 93.447-01

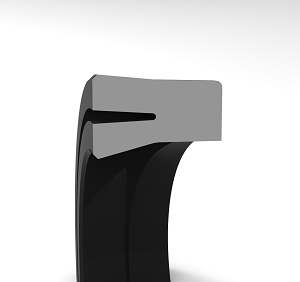

Piston Contası UM		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x			x		-30 ila +100	0.5	10	NBR 90.447-01

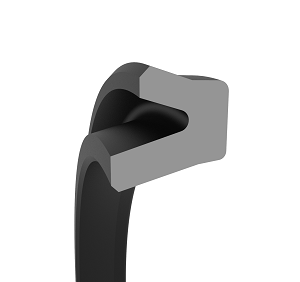

Piston Contası DEM		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x			x		-30 ila +100	0.5	10	NBR 75.447-01

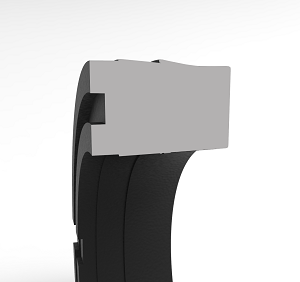

Piston Contası DMP		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x			x		-30 ila +120	0.5	40	NBR 65.428-02 NBR 75.428-01
Piston Contası KDAE		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x	x			x	-30 ila +100	0.8	40	TPU 93.447-01 TPE 63.447-01
Piston Contası KDSB		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x		ISO 6547		x	-30 ila +100	0.5	30	TPE 63.447-01 NBR 70.447-02 POM

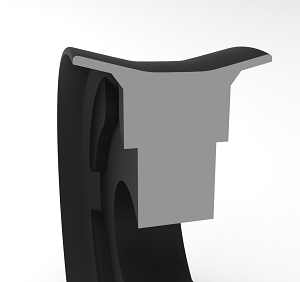

Piston Contası MPP		Pnömatik silindirler	x					x	-30 ila +100	1	2	NBR 75.447-02

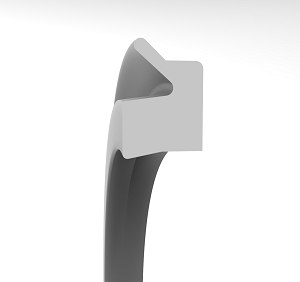

Piston Contası PSP		Pnömatik silindirler	x				x		-30 ila +100	1	2	TPU 90.447-01

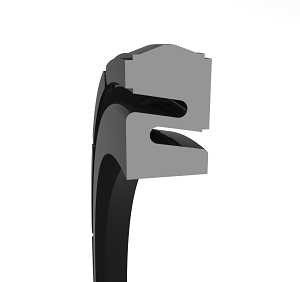

Piston Contası SPS/N		Pnömatik silindirler	x					x	-30 ila +100	1	1.2	NBR 80.447-01

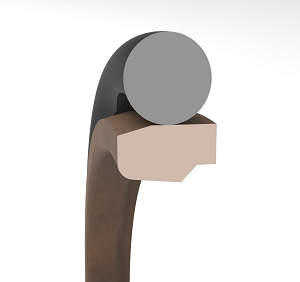

Piston Kolu Contası SSR		Standart silindirler, mobil hidrolik sistemler, enjeksiyon makineleri, presler, takım tezgahları	x	x	x	ISO 7524/1		x	-40 ila +200	15	40	PTFE BC.429-01 NBR veya FKM

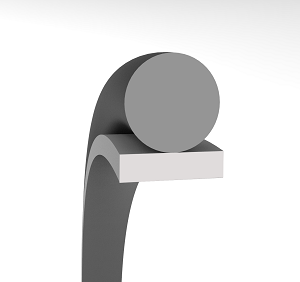

Piston Kolu Contası LRC		Standart silindirler, pnömatik sistemler, endüstriyel hidrolik sistemler, takım tezgahları	x	x		ISO 7524/1		x	-40 ila +200	15	20	PTFE CG.429-01 NBR veya FKM

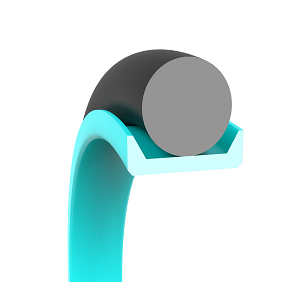

Piston Kolu Contası DDR		Standart silindirler, pnömatik sistemler, endüstriyel hidrolik sistemler, takım tezgahları	x			ISO 3601 AS 4716		x	-40 ila +200	15	20	PTFE MD.429-03 NBR veya FKM

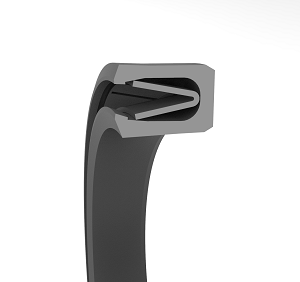

Piston Kolu Contası VSR 100		Yüksek/düşük sıcaklık, agresif ortamlar, gıda maddeleri, vanalar, medikal teknolojisi	x	x	x	AS 4716	x		-200 ila +260	15	40	PTFE CF.429-01 ve paslanmaz çelik V yayı

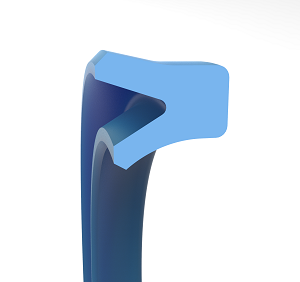

Piston Kolu Contası RSA		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x		ISO 5597/1	x		-35 ila +100	0.5	40	TPU 93.447-01
Piston Kolu Contası RSB2		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler		x	x	ISO 5597/1	x		-35 ila +100	0.5	50	TPU 93.447-01 POM 118.447-01

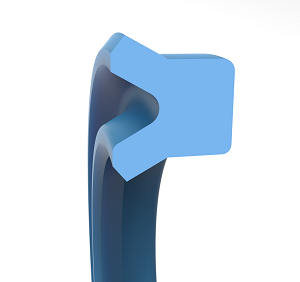

Piston Kolu Contası RPS		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x		ISO 5597/1	x		-35 ila +100	0.5	40	TPU 93.447-01

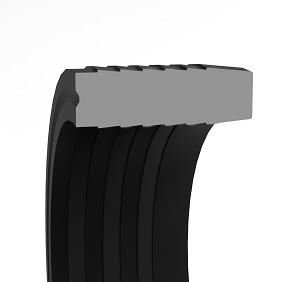

Piston Kolu Contası DMR		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler		x	x		x		-30 ila +120	0.5	40	NBR 65.428-02 NBR 75.428-01
Piston Kolu Contası UM		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x			x		-30 ila +100	0.5	10	NBR 90.447-01
Piston Kolu Contası DIM		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x			x		-30 ila +100	0.5	10	NBR 90.447-01

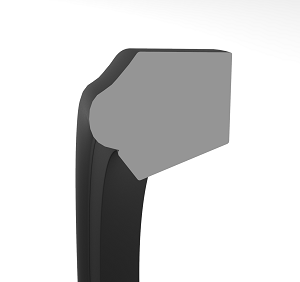

Piston Kolu Contası RSF8		Standart silindirler, mobil hidrolik sistemler, endüstriyel hidrolik sistemler	x	x			x		-30 ila +120	0.3	20	NBR 65.428-02 NBR 75.428-01

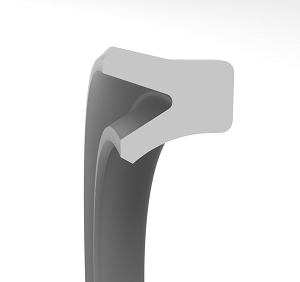

Piston Kolu Contası RSP		Pnömatik silindirler	x				x		-30 ila +90	1	2	TPU 90.447-01
Piston Kolu Contası SRS/N		Pnömatik silindirler	x					x	-30 ila +100	1	1.2	NBR 80.447-01

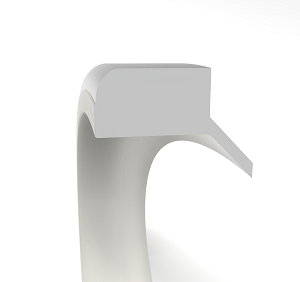

Sıyırma Contası WSG		Standart silindirler, mobil hidrolik sistemler	x	x			x		-35 ila +100	0.8	0	TPU 94.447-02 Dış çap üzerinde metal parça

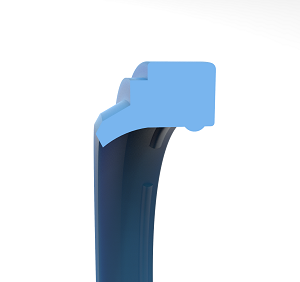

Sıyırma Contası WWS		Standart silindirler, mobil hidrolik sistemler	x	x			x		-35 ila +100	1	0	>36mm=TPU 90.447-01 <36mm=TPU 93.447-01

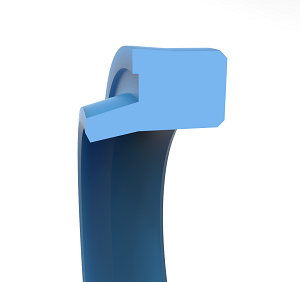

Sıyırma Contası WSL		Standart silindirler, mobil hidrolik sistemler	x	x	x		x		-35 ila +100	1	0	TPU 93.447-01

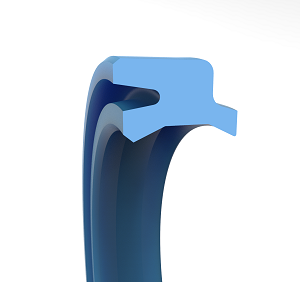

Sıyırma Contası WED		Standart silindirler, mobil hidrolik sistemler	x				x		-35 ila +100	1	2	TPU 93.447-01

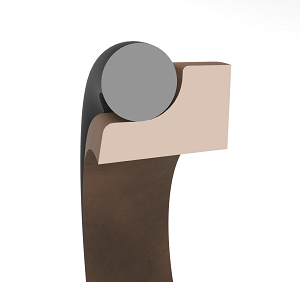

Sıyırma Contası WES 100		Standart silindirler, mobil hidrolik sistemler	x	x			x		-40 to +200	15	0	PTFE BC.429-01 NBR veya FKM

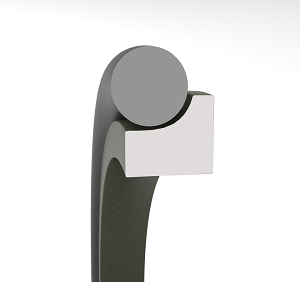

Sıyırma Contası WES 500		Ağır hizmet silindirleri, mobil hidrolik sistemler, presler	x	x	x		x		-40 ila +200	15	0	PTFE BC.429-01 NBR veya FKM

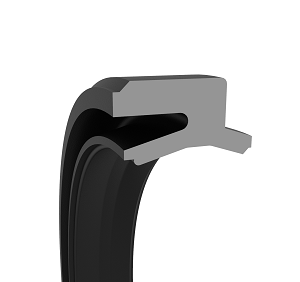

Sıyırma Contası BWA		Pnömatik silindirler	x				x		-30 ila +90	1	2	TPU 90.447-01
Kılavuz Bant/Halka GT		Standart silindirler, mobil hidrolik sistemler, enjeksiyon makineleri, presler, takım tezgahları	x	x				x	-60 ila +150	15	15	PTFE BC.429-01
Kılavuz Bant/Halka GT		Pnömatik sistemler, su hidroliği, vanalar, gaz uygulamaları, yetersiz yağlanmış uygulamalar	x	x				x	-60 ila +150	15	15	PTFE CG.429-01
