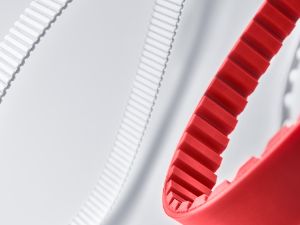

Güç İletimi için APSOdrive® Kayışları

En yüksek performans gereklilikleri için elastomer ve poliüretan triger kayışları

Açıklama Ürün grubu İlgili İndirmeler İlgili Hikayeler

Performans, düşük gürültü emisyonu ve artan kullanım ömrü beklentileri ile ilgili giderek artan teknolojik taleplere karşılık geçtiğimiz 60 yıl içerisinde çok çeşitli diş profil ürünleri piyasaya sunulmuştur. Üstelik yeni uygulamalar sürekli olarak tüm olası tasarım biçimlerinde en gelişmiş teknolojide, özel kayışlara ihtiyaç duymaktadır.

En yüksek performans seviyesi, düşük esnemeli ve ters bükülmeye karşı yüksek dirençli germe elemanları kullanılarak optimize edilmiş kuvvet ve germe dağılımı için doğru diş şeklini seçerek ve diş kesme mukavemeti özellikleriyle ilgili gelişmiş nitelikler için doğru kayış malzemesi bileşimini kullanarak elde edilebilir. Bu, yüksek tork ve yüksek dinamik gerilme için güvenilir bir güç iletimi sağlamak üzere gereklidir.

Angst+Pfister kayışları, son derece yüksek ivme kuvvetlerine sahip tahriklerdeki uygulamalarda kullanılmak ve düşük hızlarda yüksek torkun güvenilir bir şekilde iletilmesi için tasarlanmıştır. Güç iletiminiz için doğru profilleri ve uygun kayış işleme yöntemini seçmek konusunda size destek sunuyoruz. Görev ne kadar karmaşık olursa olsun: APSOdrive^® size doğru çözümü sunar.

Uygulamalar

Low maintenance applications
Low noise applications
High shock applications
High vibration applications

Şimdi sipariş verin

Çekiş tahriki

Çekiş tahrikleri veya yaygın olarak bilinen ismiyle kayış ve zincir tahrikleri, genellikle güç veya hareket iletmek için kullanılır. Çoğunlukla taşıma veya lineer teknoloji olarak bilinen öğeleri taşımak veya konumlandırmak için de bir çekiş tahriki kullanılabilir. Bir uygulamanın başarmak zorunda olduğu göreve bağlı olarak zorluğu tamamlamak için çeşitli olanaklar vardır. Çekiş tahrikleri iki kategoriye ayrılır: triger kayışları veya zincirleri için pozitif çekiş tahrikleri ile yuvarlak ve düz kayışların yanı sıra V şekilli kayışlara yönelik sürtünme çekiş tahrikleri.

Pozitif çekiş tahrikleri

Pozitif çekiş tahriki, kasnaklar arasında senkronize bir iletimin olmasını garanti eder; bu nedenle buna senkronize tahrik de denir. Çok yüksek güç oranları ve çarpıcı yaşam döngüleri sayesinde bu tür bir güç iletimi daha da önem kazanıyor.

Sürtünme çekiş tahrikleri

Pozitif çekiş tahrikleriyle karşılaştırıldığında sürtünme çekiş tahrikleri aşırı yüklenme nedeniyle geçici bir kaymayı gidermek gibi önemli bir avantaja sahiptir. Doğası gereği kusursuz bir operasyon sağlamak üzere daha yüksek ön gerilim kuvvetlerinin uygulanması gerektiği türden bir tahriktir. Bu nedenle, daha yüksek rulman yükleri kabul edilmelidir. Ayrıca kayış, belirli bir miktarda sabit kaymaya maruz kalmaktadır bu da mükemmel düzeyde senkronize bir iletimin elde edilememesi sonucunu doğurmaktadır.

CONTI^® SYNCHROCHAIN

CONTI^® SYNCHROCHAIN yüksek yırtılma direncini olağanüstü çekme dayanımı ile birleştirerek günümüzün triger kayışları arasında kendi türünde dünyanın en iyi performans gösteren ürünlerinden biri haline getirir. CTD profilli bu yüksek performanslı triger kayışı, ekstrem uygulamaları mümkün kılar. Yüksek şok emilimi özelliğine sahip bu kayış, son derece yüksek ivmelenme kuvvetlerine sahip tahrik sistemlerinde ve düşük hızlarda yüksek torkun güvenilir bir şekilde iletilmesi için tasarlanmıştır. CONTI^® SYNCHROCHAIN, ani ivmelenme ve yavaşlama durumlarında oluşan darbe yükleriyle başa çıkmak için uzamaya ve yırtılmaya karşı son derece dayanıklı bir bileşik kullanır. Bu bileşik maksimum darbe gerilimlerini bile güvenilir şekilde absorbe eder ve sürekli kullanım halinde titreşimli tahrik sistemlerinin bakım gerektirmeden çalışmasını garanti eder.

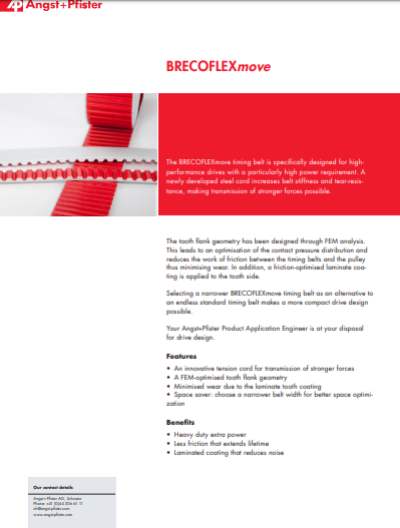

BRECOFLEXmove^®

BRECOFLEXmove^®, özellikle yüksek performans ve yüksek sertlik gerektiren çekiş tahrikleri için tasarlanmış bir triger kayışıdır. Yeni geliştirilen çelik kordon germe elemanı kayış sertliğini ve yırtılmaya karşı direnci artırarak daha güçlü kuvvetlerin iletilmesini mümkün kılar. Diş yanı geometrisi Sonlu Eleman Yöntemi (FEM) ile optimize edilmiştir. Bu, temas basıncı dağılımının optimizasyonunu sağlar ve triger kayışları ile dişli rondela arasındaki sürtünme işini azaltarak aşınmayı en aza indirir. Ayrıca, diş tarafına sürtünme optimizasyonlu laminat kaplama uygulanır.

Ürün grubu

Ürün adı	Ürün açıklaması	Çekiş tahriki türü	Malzeme	Mevcut sürümler						Avantajlar						Temel uygulamalar				Sipariş Verin
				Tek taraflı	Çift taraflı	Takviyeli kayış sırtı	Taşıma kaplaması	Diş tarafınaylon	Naylon Sırt	Artan güç aktarım hızı	Hassas konumlandırma	Ters bükülme/ters gergi avara kasnaklarına uygun	Yaşlanma ve ozona dayanıklı	Yağa ve grese dayanıklı	Yüksek ortam sıcaklığı (+80 °C'nin üzerinde)	Düşük bakım uygulaması	Düşük gürültü uygulaması	Yüksek şok uygulaması	Yüksek titreşim uygulaması
BRECOflex^®	Sonsuz triger kayışları	Pozitif	Poliüretan	x	x	x	x	x	x	x	x	x	(x)	(x)		x	x	x
BRECO-V^®	Sonsuz ekli triger kayışlarına kaynaklı kayışlar	Pozitif	Poliüretan	x	x	x	x	x	x		x	x	(x)	(x)		x	x
BRECOmove^®	Yüksek performanslı triger kayışları	Pozitif	Poliüretan	x						x	x	x	(x)	(x)		x		x
BRECOclassic^®	Alternatif standart triger kayışları	Pozitif	Poliüretan	x			x	x	x		x	x	(x)	(x)		(x)	x
Continental Synchroflex^®	Sonsuz triger kayışları	Pozitif	Poliüretan	x	(x)						x	x	(x)	(x)		x	x
Continental Synchroflex GenIII^®	Yüksek performanslı triger kayışları	Pozitif	Poliüretan	x						x	x	x	(x)	(x)		x	x	x
Zincir	Endüstriyel zincirler	Pozitif	Metal							x		x	x	x	x
Continental SilentSync^®	Kendinden izlemeli yüksek performanslı triger kayışları	Pozitif	Kauçuk	x						x			x	(x)	x	x	x	x	x
Continental Synchrobelt^®	Sonsuz triger kayışları	Pozitif	Kauçuk	x								x	x	(x)	x	x
Continental Synchroforce CXP^®/CXA^®	Gelişmiş performanslı sonsuz triger kayışları	Pozitif	Kauçuk	x						x		x	x	(x)	x	x		x
Continental Synchroforce Carbon	Yüksek performanslı sonsuz triger kayışları	Pozitif	Kauçuk	x						x	x	x	x	x	x	x		x
Continental Synchrotwin^®	Çift taraflı triger kayışları	Pozitif	Kauçuk		x							x	x	(x)	x	x
Continental Synchrochain^®	Yüksek performanslı sonsuz triger kayışları	Pozitif	Poliüretan	x						x	x	x	x	(x)		x		x
Continental Synchrochain Carbon^®	Yüksek performanslı sonsuz triger kayışları	Pozitif	Poliüretan	x						x	x	x	x	(x)		x		x
Sarılı V Kayışları	Özel kauçuk kumaş kaplı V kayışları	Sürtünmeli	Kauçuk	x	x					x		x		(x)			x	x	x
İşlenmemiş Kenarlı V Kayışları	Kauçuk, işlenmemiş kenarlı dişli V kayışları	Sürtünmeli	Kauçuk	x						x		x		(x)	(x)		x	x	x
Şeritli V Kayışları	Multibelt − Tek bir ünitede birleştirilmiş çoklu V kayışları	Sürtünmeli	Kauçuk	x						x		x		(x)			x	x	x
Poly-V Kayışları	Multirib - Çoklu V oluklu kayışlar	Sürtünmeli	Kauçuk	x						x				(x)			x	x	x

Elastomer mi yoksa poliüretan mı?

Triger kayışları farklı malzemeler halinde mevcuttur ancak en yaygın kayışlar elastomer ve poliüretandır. Elastomer, polikloropren ve tüm ilgili elastomer bileşikleri için genel bir terim olarak kullanılır. Aynı durum poliüretan için de geçerlidir; polieter veya polyesterden farklı bileşikler mevcuttur ve bunlar dökme veya ekstrüzyon üretim süreçlerine uygundur. Yaygın olarak kullanılan TPU kısaltması termoplastik poliüretan anlamına gelir. Elastomer veya poliüretan olmak üzere iki malzeme arasında seçim yapmadan önce amaç, gereklilik ve çevre gibi parametreler tanımlanmalıdır çünkü tüm bu parametreler; çelik, cam, aramid veya karbondan üretilebilen takviyeli germe elemanı üzerinde de bir etkiye sahip olabilir. Ayrıca, kayışın arka veya diş tarafına eklenmiş tüm katmanlar da dikkate alınmalıdır. Güç iletimi için elastomer kayışlı bir çözüm genellikle daha ekonomiktir. Öte yandan, poliüretan kayış ise konumlandırma cihazları için elastomerden daha iyi bir çözümdür.

Poliüretan

Temel özellikler
• çelik kordonlardan kaynaklanan uzunluk stabilitesi ve düşük esneme
• deformasyona ve yüksek kayma mukavemetine karşı dayanıklı
• istek üzerine özelleştirilmiş kasnak dişleri toleransları
• kendinden kılavuzlu tahrik kayışları mevcuttur
• yüksek konumlandırma doğruluğu
• özelleştirilmiş çözümler mevcuttur

Özgül nitelikler
• çeşitli gergi üyeleri mevcuttur
- yüksek esneklik
- yüksek güç
- paslanmaz çelik olarak mevcuttur
- aramid olarak temin edilebilir
• yüksek diş açıklığı doğruluğu
• özelleştirilebilir yeniden işlemeler mümkün
- kaplamalar
- profiller (kaynaklı veya vidalı)
- işleme
• özel poliüretan bileşikleri mevcuttur

Elastomer

Temel özellikler
• iyi derecede sönümleme kabiliyetleri
• düşük yanal kuvvetler
• düşük gürültü emisyonu
• diş atlama eğilimi düşük
• antistatik sürüm mevcuttur
• mükemmel fiyat performans oranı

Özgül nitelikler
• yüksek performanslı bileşikler
- üstün yağ direnci seviyesi
- yüksek sıcaklık direnci
• Diş kumaşının PTFE geliştirmesi
• kaplamalar
