Statik uygulamalar için APSOvib® bağlantı birimleri
Titreşim ve kaymaya karşı yalıtım sağlamaya yönelik statik uygulamalar için özel olarak tasarlanmıştır
Bu bağlantı birimleri statik uygulamalar için özel olarak tasarlanmıştır. Bir yandan, titreşimlere karşı etkin yalıtım sağlarken öte yandan makinenin kaymasını önler. Gerekirse zemine sabitlenebilir ve bazıları makineyi tesviye etmek için vidayla birlikte temin edilebilir.
Uygulama aralığı, düşük frekanslı hafif makinelerden ve vantilatörler veya kompresörler gibi döner makinelerden süspansiyon yapılarına ve ağır makinelere kadar uzanır.
Uygulamalar
- HVAC/Fan
- Jeneratör düzeneği
- Pompalar ve kompresörler
- Şanzımanlar
- Yanmalı motorlar
- Araç kabinleri
- Makine ve presler
- Elektrik mahfazaları
Makine Bağlantı Takozları
Vidalı veya vidasız makine bağlantı birimleri, makinelerin ve cihazların titreşim yalıtımı için evrensel olarak uygulanabilir elemanlardır. Küçük bir toplam yüksekliğe sahiptir ve yatay sertlikleri dikey sertliklerinden daha yüksektir. Sabitleme vidası aynı zamanda makinenin mükemmel bir şekilde düz bir zemine yerleştirilmediğinde makineye düzleme olasılığını da sağlar.

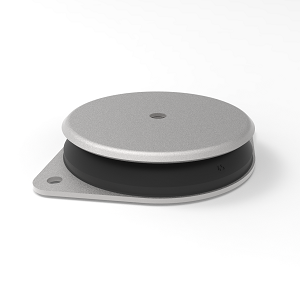

Kayma Modüllü Bağlantı Takozları (Shear Mount) APK
Kayma modüllü bağlantı takozları (Shear Mount) APK, düşük volan dengesizliğine sahip vantilatörler, kompresörler ve klimalar gibi döner makineler için tasarlanmıştır. İçi boşluklu şekilleri sayesinde, diğer makine bağlantı birimlerine kıyasla önemli bir avantaj sağlayan küçük yüklerin yalıtımında kullanılabilir.
HD Yüksek Deflesyonlu (Sapmalı) Makine Bağlantı Takozları
Düşük rahatsız edici frekanslı hafif makineler ve kompresörlere yönelik optimum titreşim yalıtımı için makine bağlantı birimleri HD Yüksek Sapmasının < 50 kg olması tercih edilir. Temas yüzeyleri dış ortamlara karşı tamamen sızdırmazdır.

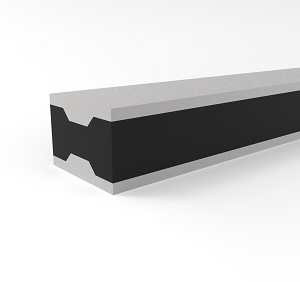

Kauçuk metal raylar
Kauçuk metal raylar, ağır sistemlerin salınım yalıtım rulmanları için seçilir. Orijinal uzunluklarda stoktan temin edilebilir ve gerekli boyutlara kolayca kesilebilir. Vulkanize sac levhanın kalınlığı, vida açmaya olanak sağlar.

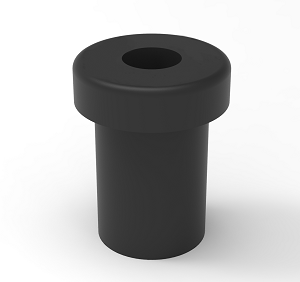

FLEX-LOC vida yalıtımı
FLEX-LOC vida yalıtımı, aletlerin montajı veya levhaların, metal plakaların ve cam levhaların birleştirilmesi için basit bir çözüm sunar. Bu şekilde, tek bir eleman, perçin gibi dışarıdan kolay montaj sağlar ve elemanları birbirinden ayırarak tüm yapı boyunca titreşimlerin yayılmasını önler. Bu eleman, özellikle makine ve traktör gövdelerinin yapımında kullanılır.
Ürün grubu
| Ürün | Resim | Açıklama | Teknik veriler | Yalıtım kapasitesi | Sipariş Verin | ||||||||||||||
| N cinsinden yük kapasitesi | Hz cinsinden doğal frekans | mm cinsinden yay sapması | Yüksek eksenel esneklik | Yüksek radyal esneklik | Yüksek eksenel ve radyal esneklik | Orta ve düşük frekans | Darbeye ve şoka karşı koruma | HVAC/Fan | Jeneratör düzeneği | Pompalar ve kompresörler | Şanzımanlar | Yanmalı motorlar | Araç kabinleri | Makine ve presler | Elektrik mahfazaları | ||||

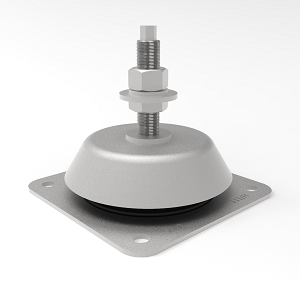

| APSOvib® Makine Bağlantı Takozları-Vidalı |  |
Makinelerin ve cihazların titreşim yalıtımı için evrensel uygulanabilir elemanlar; küçük toplam yükseklik; dikey sertlikten daha yüksek yatay sertlik | <20600 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

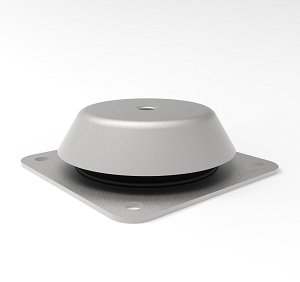

| APSOvib® Makine Bağlantı Takozları-Vidasız |  |
Makinelerin ve cihazların titreşim yalıtımı için evrensel uygulanabilir elemanlar; küçük toplam yükseklik; dikey sertlikten daha yüksek yatay sertlik | <20600 | >8.5 | <3.5 | x | x | x | x | x | |||||||||
| APSOvib® Kesme bağlantı parçaları APK |  |
Vantilatör, kompresör ve klima cihazı gibi düşük volan dengesizliğine sahip döner makineler için tasarlanmıştır | <14300 | >7 | <5 | x | x | x | x | x | x | ||||||||
| APSOvib® Çan biçimli elemanlar |  |
Bu elemanlar kopup ayrılmaya karşı sabitlenmiştir ve birer süspansiyon elemanı olarak monte edilmiştir; yapı ayrıca yangın durumunda güvenlik sağlar | <490 | >7.9 | <4 | x | x | x | x | x | |||||||||
| APSOvib® Makine bağlantı parçaları HD < 50 kg |  |
Düşük frekanslı kompresörler ve hafif makineler için optimum titreşim yalıtımı; temas yüzeyleri dış ortama karşı tamamen sızdırmazdır | <500 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
| APSOvib® Makine bağlantı parçaları HD > 50 kg | |
Düşük frekanslı kompresörler ve hafif makineler için optimum titreşim yalıtımı; temas yüzeyleri dış ortama karşı tamamen sızdırmazdır | <4000 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
| APSOvib® Kauçuk metal raylar |  |
Ağır sistemlerin salınım yalıtım rulmanları için; gerekli boyutlara kesilebilir; vulkanize sac levhanın kalınlığı vida açmaya olanak sağlar | <450000 | >6 | <7 | x | x | x | x | x | x | x | |||||||
| APSOvib® FLEX-LOC Vida yalıtımı |  |
Aletlerin montajı veya levhaların, metal plakaların ve cam levhaların birleştirilmesi için basit çözüm | <275 | - | - | x | x | x | x | x | |||||||||
| APSOvib® Rulmanlar | Motor ve sabit ekipmanın elastik rulmanı için uygundur; tedarik edilen durdurma plakaları, aşırı yüklenmeyi önlemek üzere elemanların basınç ve çekme yönündeki yay hareketini | <4120 | >5.3 | <9.1 | x | x | x | x | x | x | |||||||||

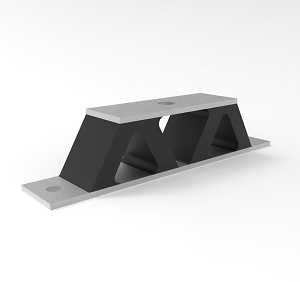

| APSOvib® U, V ve W Rulmanları |  |
Titreşimlere karşı korunması gereken hassas cihazların elastik kurulumlarına yöneliktir | <590 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

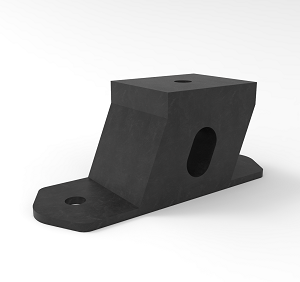

| APSOvib® Süspansiyon elemanları |  |
Titreşimlere karşı korunması gereken hassas cihazların elastik kurulumlarına yöneliktir | <1120 | >6.5 | <5.9 | x | x | x | x | x | x | ||||||||

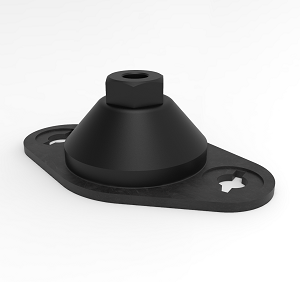

| APSOvib® Çan biçimli eleman |  |
Özel olarak küçük cihazların depolanması için uygundur; yanlamasına stabil; düşük frekanslı depolamaya imkan verir | <1370 | >5 | <10 | x | x | x | x | x | x | ||||||||
| APSOvib® Dişli cıvatalı ve dişli delikli tavan elemanları |  |
Lambaların ve tüplerin elastik süspansiyonuna uygun klasik asma elemanları | <280 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

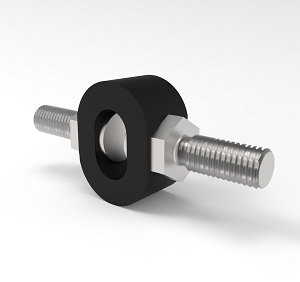

| APSOvib® Halka elemanları SM |  |
Düşük frekanslı hafif cihazlar için optimum titreşim yalıtımı | - | - | - | x | x | x | x | x | x | x | |||||||
