适于静态应用的 APSOvib® 减震器

专为静态应用的隔震防滑而设计

  • Mounts for static applications overview: Machine mount and rubber-metal rail
  • Mounts for static applications overview: Machine mount and rubber-metal rail

此类减震器专为静态应用而设计。一方面可有效隔震,另一方面可防止机器滑离。如果需要,也可以将其固定于地面,有的还附带可将机器校平的调高螺栓。

从轻型低频机器和旋转机器(如通风器或压缩机)到建筑物悬置和重型机器,应用广泛。


应用

  • 暖通空调/风机
  • 发电机组
  • 泵和压缩机
  • 变速箱
  • 内燃机
  • 车辆驾驶室
  • 机器和压力机
  • 电气设备外壳

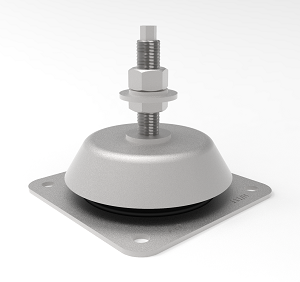

设备减震器

带或不带螺栓的设备减震器都是普适型机器设备隔震元件。它们整体高度低,且水平刚度高于垂直刚度。如果不能放置于完全平整的地面,凭这种调高固定螺栓也能有机会校平设备。

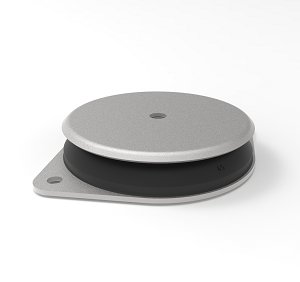

剪切型减震器 APK

剪切型减震器 APK专为旋转设备设计,如通风机、压缩机和低飞轮不平衡的空调。由于其中空的形状,可用于小负载的隔震,与其他设备减震器相比,这是一个显著的优势。


设备减震器 HD 高位移

设备减震器 HD 高位移< 50 千克是压缩机和低干扰频率轻质设备的最优隔震效果的首选。接触面完全密封,不受外部介质影响

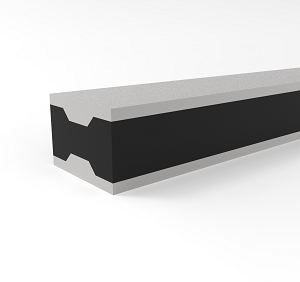

橡胶金属轨型减震器

重型系统的减震支座选用橡胶金属轨型减震器。有原始长度现货可供选择,而且可以很方便地切割为所需尺寸。硫化金属板的厚度可供车加工螺纹。

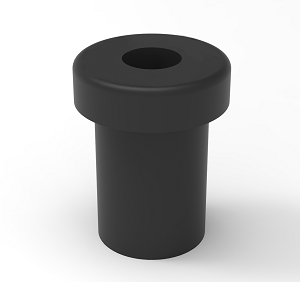

FLEX-LOC 螺丝减震器

FLEX-LOC 螺丝减震器提供适用于电气组装或板材、金属板和玻璃板连接的简易解决方案。这样一来,一个单独的元件就实现了像铆钉一样从外部轻松组装和将其他元件彼此分开,从而避免振动在整体结构中的传递。此元件尤其适用于机器和拖拉机车体的结构。

产品表

产品 形象 说明 技术数据         隔震能力 隔震能力 订购
      负载能力 (N) 固有频率 (Hz) 减震器变形量(毫米) 高轴向弹性 高径向弹性 高轴向与径向弹性 中低频 碰撞冲击保护 暖通空调/风机 发电机组 泵和压缩机 变速箱 内燃机 车辆驾驶室 机器和压力机 电气设备外壳
APSOvib® 设备减震器,带螺纹 适用于机器和设备的通用隔震元件;整体高度低;水平刚度高于垂直刚度 <20600 >8.5 <3.5 x         x   x       x x
APSOvib®
不带螺纹设备减震器
适用于机器和设备的通用隔震元件;整体高度低;水平刚度高于垂直刚度 <20600 >8.5 <3.5 x         x   x       x x
APSOvib® 剪切型减震器 APK 专为旋转设备设计,如通风机、压缩机和低飞轮不平衡的空调 <14300 >7 <5     x x   x   x       x x

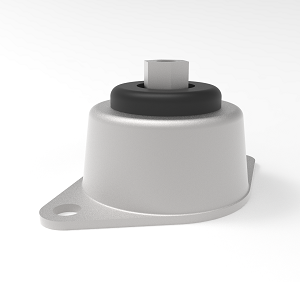

APSOvib® Bell-shaped elements 对这些元件运用带保护的设计以防被扯掉,作为悬挂元件安装;该结构还能在发生火灾时提供安全保障 <490 >7.9 <4 x     x   x           x x
APSOvib® 设备减震器 HD  < 50 千克

为压缩机和低频轻质设备提供最优隔震效果;接触面完全密封,不受外部介质影响 <500 >6.5 <6     x x   x   x       x x

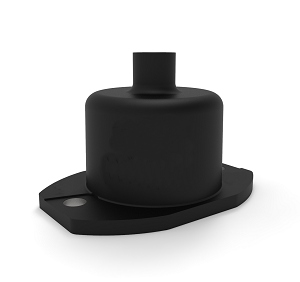

APSOvib® 设备减震器 HD  > 50 千克 为压缩机和低频轻质设备提供最优隔震效果;接触面完全密封,不受外部介质影响 <4000 >6.5 <6     x x   x   x       x x
APSOvib® 橡胶金属轨型减震器 适用于重型系统的振动隔绝减震器;可根据要求的尺寸进行切割;硫化金属板的厚度可供车加工螺纹 <450000 >6 <7 x     x     x x x x   x
APSOvib® FLEX-LOC 螺丝减震器 适用于电气组装或板材、金属板和玻璃板连接的简易解决方案 <275 - -     x     x         x x x
APSOvib® 减震支座   适用于电机和固定设备的弹性支座;所提供的挡板可限制减震元件在压力和张力方向的行程,防止过载 <4120 >5.3 <9.1     x x   x   x       x x

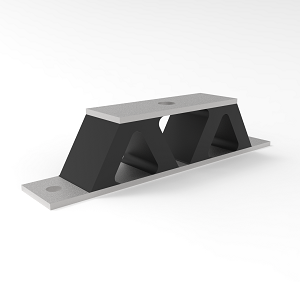

APSOvib® U、V 和 W 型减震器 弹性装置适用于必须防止振动的敏感仪器 <590 >8.5 <3.5     x     x   x       x x

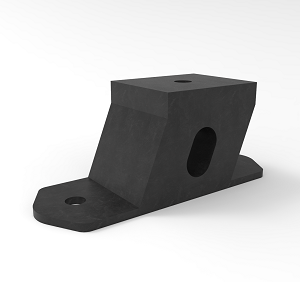

APSOvib® 悬挂减震元件 弹性装置适用于必须防止振动的敏感仪器 <1120 >6.5 <5.9     x x   x   x       x x

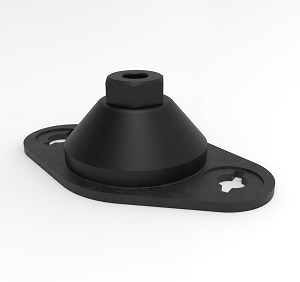

APSOvib® 帽形减震元件 特别适用于小型设备的存放;横向稳定,可实现低频存放 <1370 >5 <10 x     x   x   x       x x

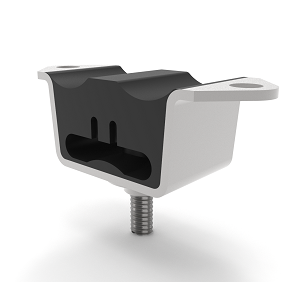

APSOvib® 带螺栓和带螺纹孔的吊顶减震元件 经典的悬挂减震元件,适于灯具和管材的弹性悬挂 <280 >8.5 <3.5 x         x   x       x x

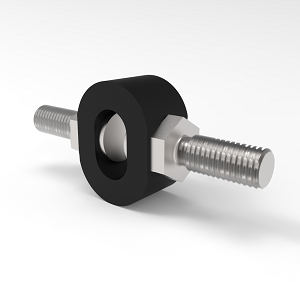

APSOvib® 环形减震元件 SM 低频光器件的最优隔震方案 - - -     x x   x   x       x x
