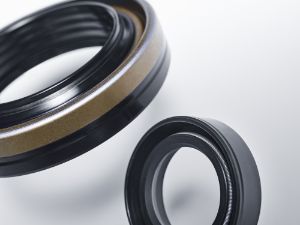

APSOseal® 旋转轴封
适于旋转运动应用的径向轴封和轴向轴封
旋转和静止部件间的完美配合
径向轴封和轴向轴封是用弹性体和/或塑料材料制成的密封圈,有或没有金属嵌件和增强弹簧,适用于有相对旋转运动的轴。主要用于传动系统、轴、农业机械和建筑设备、压缩机和泵、搅拌机、机器人、减速电机等。
旋转密封件是广泛用于防止任何泄漏或任何介质交换(黏稠状、液态和气态)、遏制压力,并排除受相对旋转或摆动运动影响的两个腔室之间的任何粉尘、水分和污垢的污染。但是,主要的密封功能也只是一个有效和可靠性能的径向轴密封需要满足的必要条件之一,因为其他的功能也是必不可少的。
利用材料知识成功应用
无论是橡胶密封还是塑料密封,选择合适的材料都能提供针对所接触介质的适当的化学惰性,针对工作温度和工作压力的正确的物理性能,以及承受高切向速度和强磨损所需的摩擦学性能。从丁腈橡胶到氟橡胶、氢化丁腈橡胶、氯丁橡胶、丙烯酸酯橡胶、乙烯丙烯酸酯橡胶、PTFE - 聚四氟乙烯和聚氨酯 - 昂思菲特提供了一系列适用于润滑或干运转条件的弹性体复合材料。而且,根据应用环境,金属嵌件和弹簧可以使用不同的种类的钢材。
毋庸置疑,利用我们在材料领域的高度专业能力,特别是通过对于所用弹性体复合材料、工程塑料材料和金属的优化,您的密封应用将得到最佳解决方案。再加上我们结合专有的工程知识,而构思出最有效的回旋转密封设计,成功已万事俱备!
解决您的问题
工况压力、切向速度、尺寸限制、工况温度、被密封介质的化学构成、低阻力扭矩的效率、长耐久性等都是有效解决方案需要满足的条件。在过去的一个世纪里,昂思菲特在多个不同的 OEM 行业中发展了具体的专业知识,帮助您明确最合适的密封解决方案。
如下表所示,昂思菲特提供全面的标准规范化密封解决方案,同时也可以共同设计定制化方案,以充分满足恶劣应用环境下客户最严苛的要求。我们的工程和产品应用专家的宗旨,就是为您的所有旋转轴应用提供领先的技术和有价值的解决方案。马上和我们联系吧!
应用
- 齿轮马达和齿轮箱
- 齿轮泵和电机
- 压缩机和泵
- 传动系和轴
- 主轴
- 机器人技术
- 搅拌器和混合器
产品表
产品 | 图像 | 说明 | 技术数据 | 鲜明特点 | 重要应用领域 |
订购 | ||||||||||||||
材质 | 硬度 | 颜色 |
温度 (°C) |
圆周速度 | 压力等级 | 防尘 | 低摩擦 | 高速和高温耐受性 | 齿轮马达和齿轮箱 | 齿轮泵和电机 | 压缩机和泵 | 传动系和轴 | 主轴 | 机器人技术 | 搅拌器和混合器 | |||||

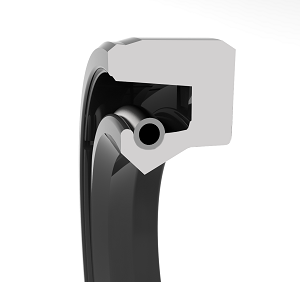

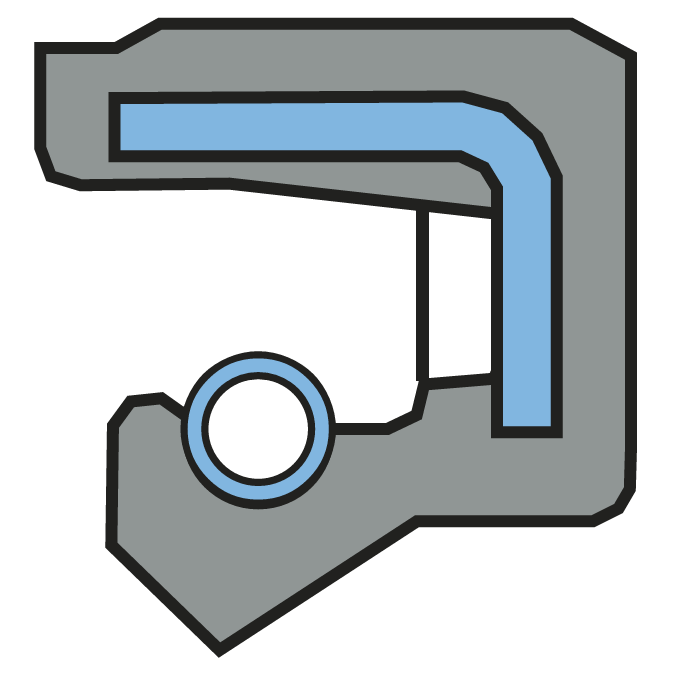

Type A | ![]() |
标准径向轴密封件,带有锋利的切口或冲压的密封唇,外径上有带涂层的金属骨架。轴承油和润滑脂保证良好的密封效果。 | '丁腈橡胶 | 70 Shore A | 黑色 | -40 至 +100 | 14 | <0.5 | x | 仅特制高压型号 | x | x | ||||||||
Type A | ![]() |
标准径向轴密封件,带有锋利的切口或冲压的密封唇,外径上有带涂层的金属骨架。轴承油和润滑脂保证良好的密封效果。 | '氟橡胶 | 80 Shore A | '褐色 | -20 至 +200 | 37 | <0.5 | x | x | 仅特制高压型号 | x | x | |||||||

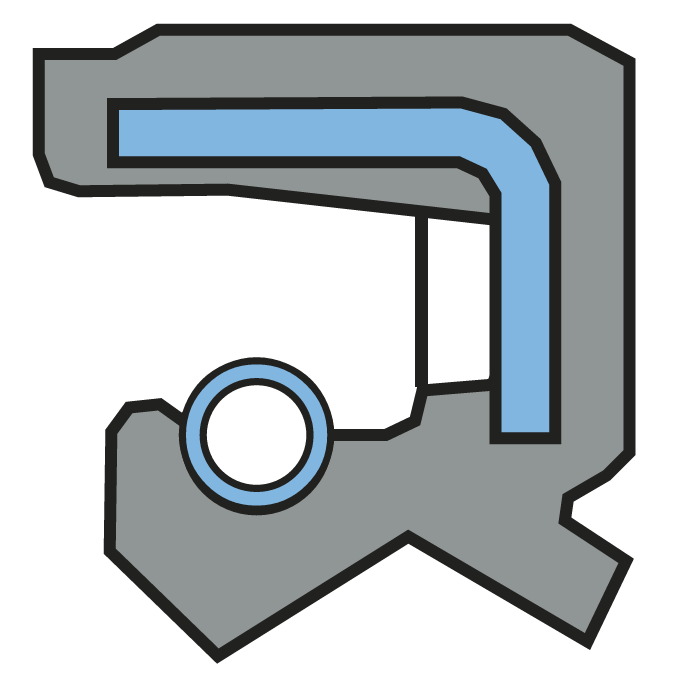

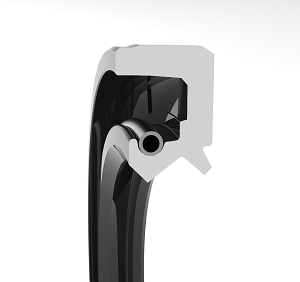

Type AS | ![]() |
标准径向轴密封件,带有锋利的切口或冲压的密封唇,外径上有带涂层的金属骨架。轴承油和润滑脂保证良好的密封效果。 附加防尘唇设计。 |
'丁腈橡胶 | 70 Shore A | 黑色 | -40 至 +100 | 14 | <0.5 | x | x | 仅特制高压型号 | x | x | |||||||
Type AS | ![]() |
标准径向轴密封件,带有锋利的切口或冲压的密封唇,外径上有带涂层的金属骨架。轴承油和润滑脂保证良好的密封效果。 附加防尘唇设计。 |
'氟橡胶 | 80 Shore A | '褐色 | -20 至 +200 | 37 | <0.5 | x | x | x | 仅特制高压型号 | x | x | ||||||

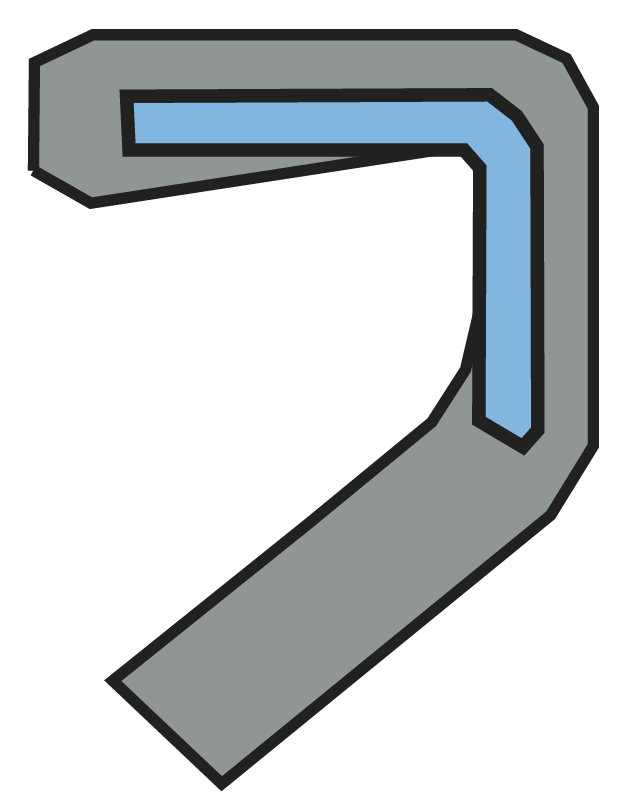

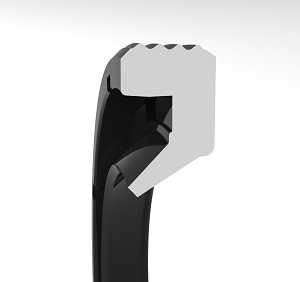

Type SA | ![]() |
径向轴密封件,带有锋利的切口或冲压的密封唇,外径上有带涂层的金属骨架。 适于降低径向力的无油簧设计。 |
'丁腈橡胶 | 70 Shore A | 黑色 | -40 至 +100 | 14 | <0.5 | x | x | ||||||||||
Type B | 径向轴密封件,带有锋利的切口或冲压的密封唇,外表面上有金属加强圈。轴承油和润滑脂保证良好的密封效果。 在外壳或定位孔中非常精确的定位。 |
'丁腈橡胶 氟橡胶 |
<0.5 | 仅氟橡胶型号 | x | |||||||||||||||

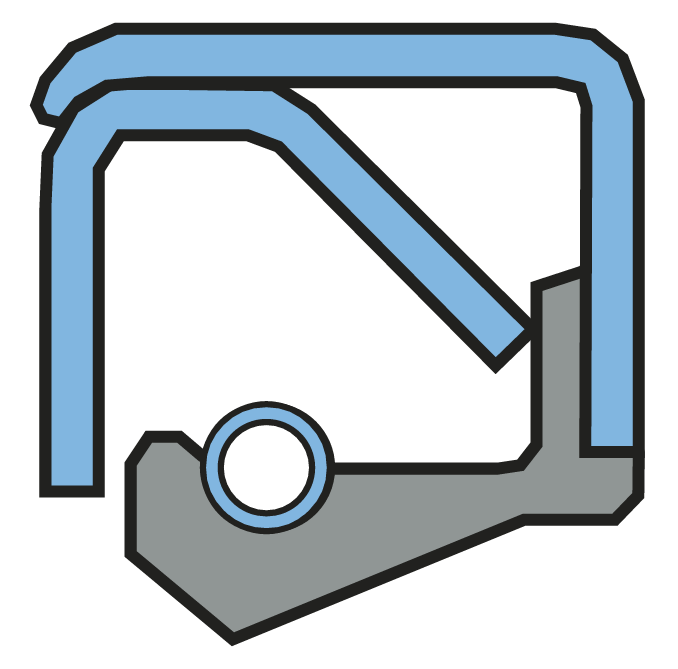

Type C | 径向轴密封件,带有锋利的切口或冲压的密封唇,外表面上有金属加强圈。轴承油和润滑脂保证良好的密封效果。 在外壳或定位孔中非常精确的定位。 |
'丁腈橡胶 | 70 Shore A | 黑色 | -40 至 +100 | 14 |
<0.5 |
x | x | |||||||||||

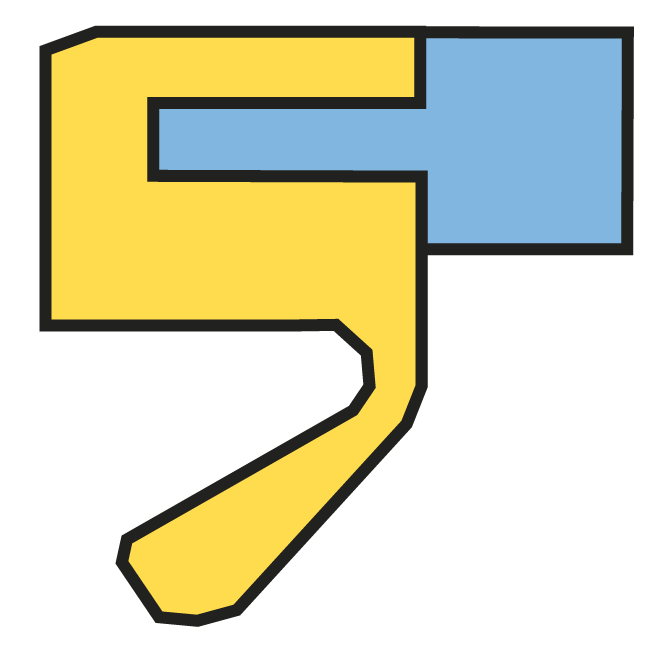

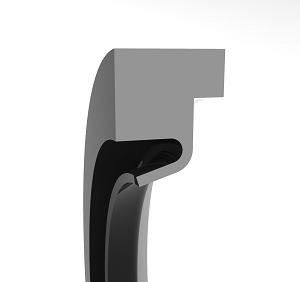

Type HTS II | ![]() |
聚四氟乙烯旋转轴封,后侧为钢制夹紧环,配自紧式密封唇。无径向油簧设计,干运转性能好,低摩擦。钢制夹环不与介质接触。 | '聚四氟乙烯/碳纤维 | 黑色 | -70 至 +200 | 18 | <6 | x | x | x | x | |||||||||

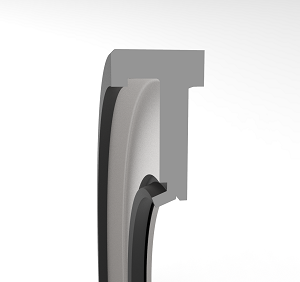

Type BSB | ![]() |
隔膜旋转轴封(含单唇密封),带钢背环和支撑/防尘唇,可实现低摩擦和低磨损。 也适用于维修,如第一道密封的旧密封面没有被使用,因此不需要重做轴。 |
'丁腈橡胶 | 70 Shore A | '绿松石 | -30 至 +220 | 40 | <15 | x | x | x | x | x | |||||||

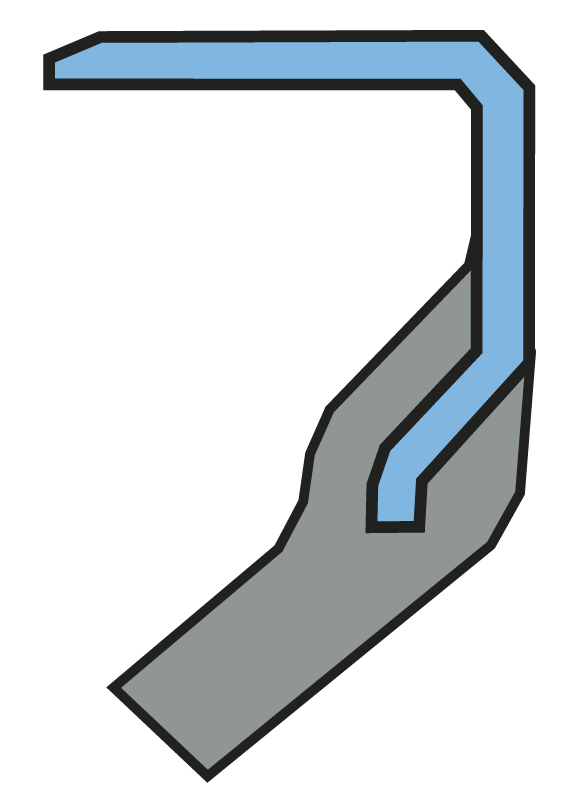

Type SAB | 径向轴密封件,带有锋利的切口或冲压的密封唇,外径上有金属定位骨架。 适于降低径向力的无油簧设计。 |
'丁腈橡胶 氟橡胶 |
40 | <15 | x | 仅氟橡胶型号 | x | x | x | |||||||||||

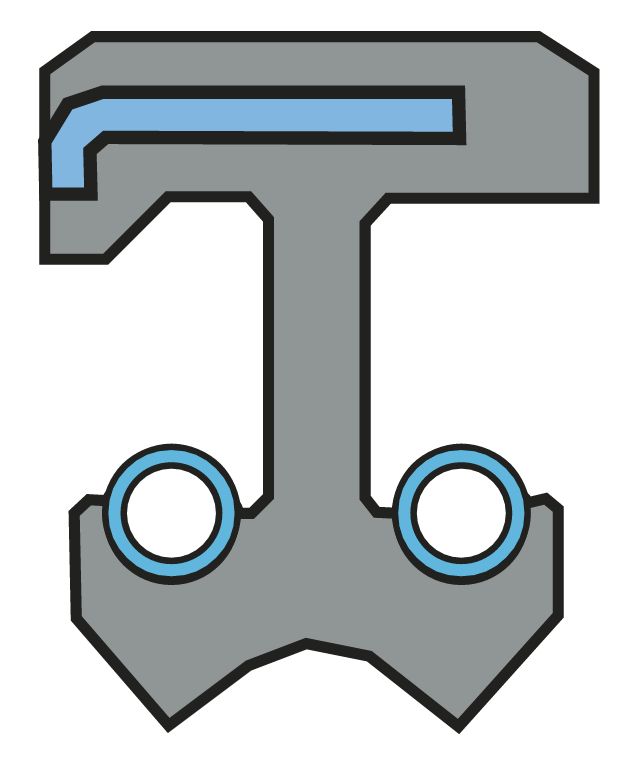

Type DUO | 将两种介质分开的双唇密封。提供节省空间的型号,带涂层金属骨架或金属定位环。 | '丁腈橡胶 氟橡胶 |
<0.5 | 仅氟橡胶型号 | x | x | x | |||||||||||||

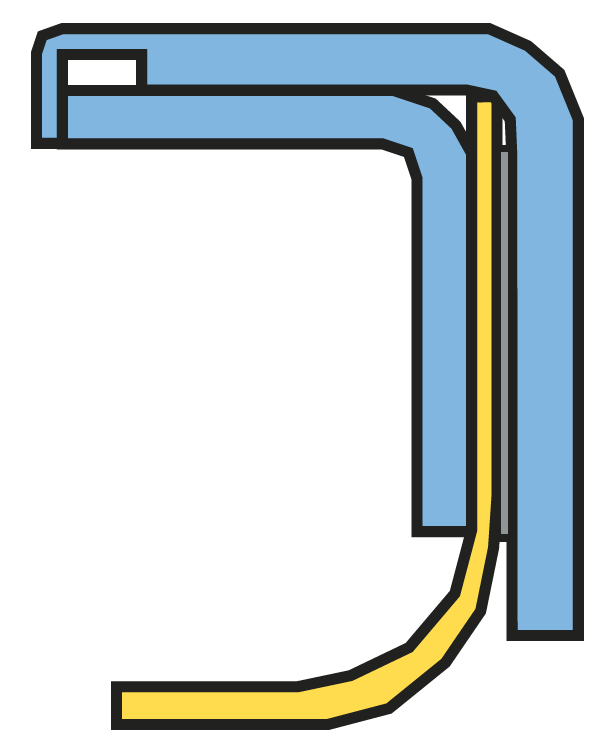

Type MHX 2000 | 聚四氟乙烯旋转轴封,包括带夹持式聚四氟乙烯密封唇的金属外壳。无金属弹簧的自紧式密封唇。干运转性能好,摩擦力小。 | '聚四氟乙烯/碳纤维 | -70 至 +200 | 40 | <1 | x | x | x | x | x | ||||||||||
Cassette Seals | ![]() |
在各种各样的径向轴密封中,盒式油封的保护能力较高。通过一些径向和轴向密封唇组合而成的迷宫,内外径的密封性能使润滑油侧与外部恶劣环境之间产生了完美可靠的隔离。 迷宫腔体内填充的润滑脂确保了更长的使用寿命和更小的阻力扭矩。 |
'依据应用选择不同的材料组合 | <0.5 | x | 带聚四氟乙烯唇的型号 | 仅带氟橡胶或聚四氟乙烯唇的型号 | x | x | x | ||||||||||
COMBI Seal | ![]() |
COMBI 密封实现了内油密封功能与强大的外保护(免受恶劣环境的影响)的完美融合。 外封采用不同的材料,加强了对外界污染的防护。 |
'依据应用选择不同的材料组合 | <0.5 | x | 带聚四氟乙烯唇的型号 | 仅带氟橡胶或聚四氟乙烯唇的型号 | x | x | x | x | |||||||||

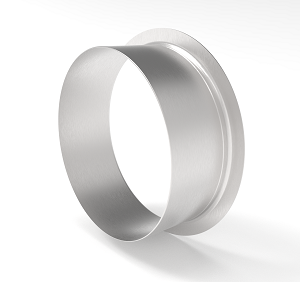

Sleeve | ![]() |
轴套是一种特别经济的解决方案,可以防止接触密封对于主轴的磨损。在几分钟内,通过简单的手工安装,就可以将Speedy-Sleeve替换到了已经被磨损的密封轴面上。 | '不锈钢 | x | x | |||||||||||||||

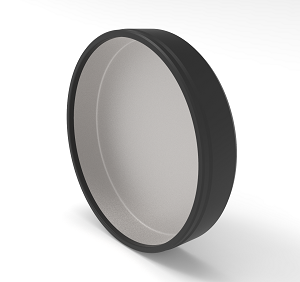

End Cap | ![]() |
端盖为没有轴通过的齿轮装置和齿轮箱提供了完美的密封保护。 安装方便,可承受较高的金属表面粗糙度,并提供具备可靠密封性的径向静态密封。 它降低了腐蚀的风险,并通过箱体与金属嵌件之间的热膨胀差来补偿由此产生的间隙。 |
'丁腈橡胶 | 70 Shore A | 黑色 | -40 至 +100 | <0.03 | x | x | |||||||||||

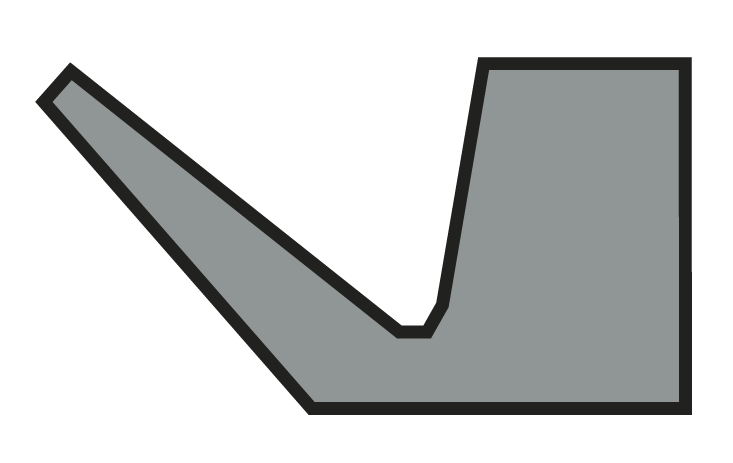

V-Ring Type A | ![]() |
标准 V 型圈,短款设计、直背。可以靠着挡板安装。 | '丁腈橡胶 | 60 Shore A | 黑色 | -40 至 +100 | 12 | <0.2 | x | x | x | |||||||||
V-Ring Type A | ![]() |
标准 V 型圈,短款设计、直背。可以靠着挡板安装。 | '氟橡胶 | 60 Shore A | '褐色 | -20 至 +150 | 12 | <0.2 | x | x | x | x | ||||||||

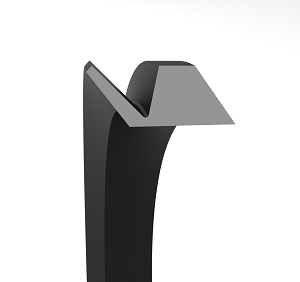

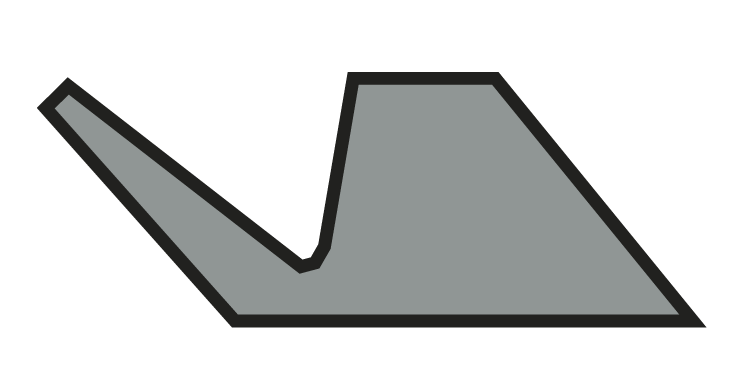

V-Ring Type S | ![]() |
标准 V 型圈,可更好地完成旋转动作的带角度背面。长款设计,长承载面。 | '丁腈橡胶 | 60 Shore A | 黑色 | -40 至 +100 | 12 | <0.2 | x | x | x | |||||||||
V-Ring Type S | ![]() |
标准 V 型圈,可更好地完成旋转动作的带角度背面。长款设计,长承载面。 | '氟橡胶 | -20 至 +150 | 12 | <0.2 | x | x | x | x | ||||||||||

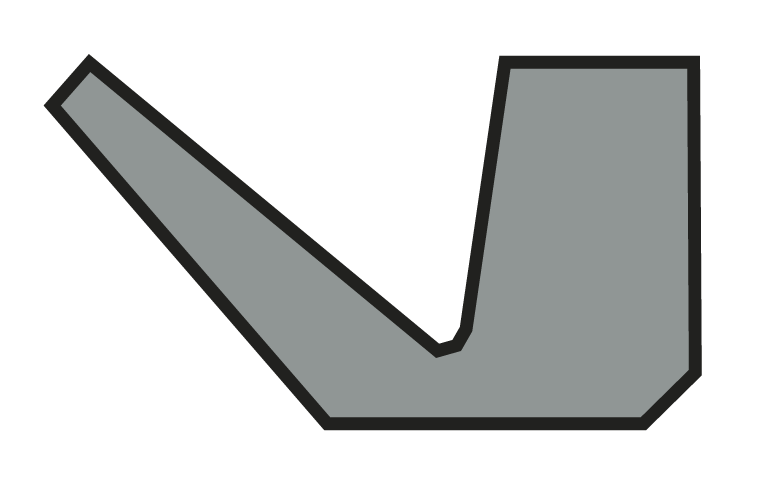

V-Ring Type L | 适用于较大直径的标准 V 形圈,短款设计、直背,适于靠着挡板安装。用于迷宫密封解决方案中。 | '丁腈橡胶 | 60 Shore A | 黑色 | -40 至 +100 | 12 | <0.2 | x | x | x | ||||||||||

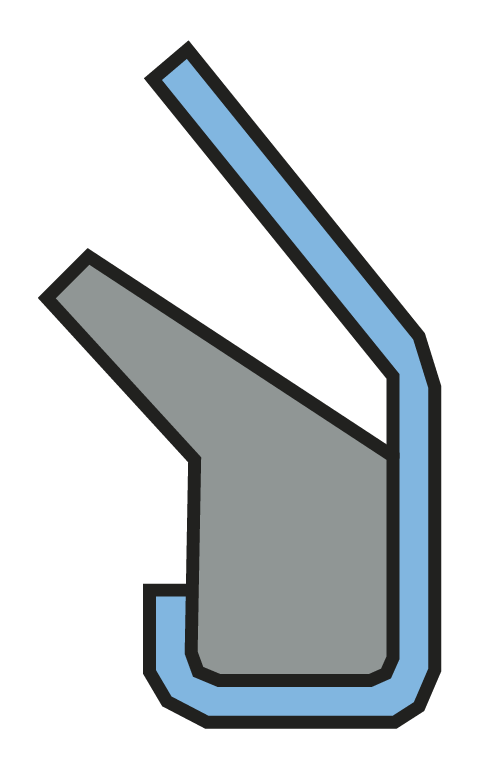

GAMMA form RB | 轴向轴封,安装宽度小,密封唇的机械保护。金属外壳包围着密封唇。 通过轴上压接安装。 |
'丁腈橡胶 | 75 Shore A | -30 至 +100 | 12 | <0.2 | x | x | x | x | x | x | x | x | x | |||||

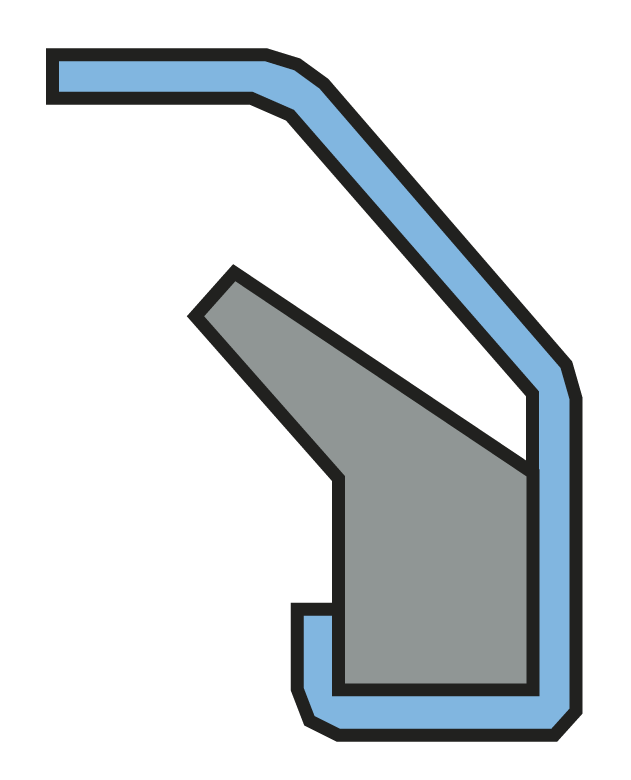

GAMMA form 9RB | 轴向轴封,安装宽度小,密封唇的机械保护。金属外壳包围着密封唇。 通过轴上压接安装。 |
'丁腈橡胶 | -30 至 +100 | 12 | <0.2 | x | x | x | x | x | x | x | x | x |
