APSOseal® 往复密封件
用于液压和气动应用的活塞、活塞杆和刮油密封环
流体动力控制的基本要素
没有这些关键部件,无数的流体回路的动力利用方式都将不再可行。往复密封件是用于保持液压或气动执行机构两个腔室之间的液体分离(液体或气体)的单一或复合装置。这样一来,流体仅通过规定的路径流动,并按机器用途来传递动力。在大多数情况下,内置的执行机构会产生往复运动(冲程),但也有产生角振动的情况。为了满足此类的动态应用,就需要一个全面的设计。根据具体的功能,可以使用一系列不同的密封类型,这些密封类型可分为活塞密封、杆式密封、旋转密封、刮油密封环和导向环。
往复密封最常用于为自动机械、压力机、动力转向系统和农业机械设计的液压缸和气动缸的密封系统。其他更复杂的应用,则包括用于重型液压缸(如建筑设备的执行器)或通过喷射阀控制流体流动的其他设备(如食品和饮料、制药和化学加工行业)等不同的密封系统。
但是,主要的密封功能只是一个有效且可靠的往复密封需要满足的必要条件之一,因为还有一些功能也必不可少。
材料知识是打造高性能密封件的关键因素
无论是橡胶密封还是塑料密封,选择合适的材料都能提供针对所接触介质的适当的化学惰性,针对工作温度和工作压力的正确的物理性能,以及实现低摩擦和高摩擦耐受性所需的摩擦学性能。
昂思菲特公司提供多种聚四氟乙烯复合材料、聚氨酯,以及适用于润滑或干运转条件的丁腈橡胶、氢化丁腈橡胶和氟橡胶复合材料等其他弹性体。而且可根据应用实现带橡胶蓄能组件和带钢弹簧的自蓄能设计。
毋庸置疑,结合我们在材料领域的高度专业能力,您的密封应用将得到最佳解决方案。再加上我们能够构思出最有效的往复密封设计的专有工程知识,成功已是万事俱备!
最后确定有效的解决方案
工作压力、速度、尺寸限制、工作温度、待密封介质的化学构成、低摩擦力、长耐久性等,都是有效解决方案需要满足的条件。在过去的一个世纪里,昂思菲特在多个不同的 OEM 行业中发展了具体的专业知识,帮助您确定最合适的密封解决方案。
如下表所示,昂思菲特提供全面的标准规范化密封产品,同时也可以共同设计定制化方案,以充分满足严酷应用环境下客户最严苛的要求。我们的工程和产品应用专家的宗旨,就是为您的所有液压和气动应用提供领先的技术和有价值的解决方案。马上和我们联系吧!
应用
- 腐蚀性介质
- 食品
- 气体应用
- 重型气缸
- 高/低温
- 工业液压
- 注塑机
- 机床
- 医疗技术
- 移动液压
- 气动装置
- 气缸
- 润滑不良的应用
- 压机
- 标准气缸
- 阀门
- 水液压
活塞密封
活塞密封可以是单动式或双动式元件;如是单动式,它们必须承受来自一侧的压力,而如果是双动式,压力则交替来自两侧。严密性、润滑性能、摩擦性和抗挤压性的完美结合,是成功的关键因素。根据您的应用,有不同的型材设计和材料可供选择。昂思菲特提供各种高质量的工程活塞密封件,既有标准式、又有特殊设计。
杆式密封件
杆式密封件是单动式元件,所以要保证完全不向大气中泄漏,也因此受到所有工作条件的影响。此外,低摩擦、高机械性能、紧凑设计和易于安装也都是市场上的主要性能需求。采用的几何形状和材料取决于数个因素。昂思菲特提供各种高质量的标准或特殊设计的工程杆式密封件。请与我们的工程师联系,获取最合适、最具成本效益的解决方案。
刮油密封环
刮油密封环用于防止液压系统在杆回缩时受到内部污染。有单唇型和双唇型可供选择。要使用的型材和材料不仅取决于您的参数,还取决于所选择的杆式密封系统,如串联布置。昂思菲特提供各种高质量的标准或特殊设计的工程刮油密封环。
导向带/环
导向带或导向环引导活塞/杆,保护滑动部件之间的金属接触,并吸收出现的任何径向载荷。有卷装(切割成正确的长度)和预成型环可供选择。要使用的耐磨环的材料和数量,则取决于您的应用。昂思菲特提供经过精心设计的填充型聚四氟乙烯以及聚甲醛、聚酰胺和织物增强复合材料导向环。
产品表
图像 | 应用 | 轻 | 应用 | 标准型 | 操作 | 参数 | 订购 | ||||||
轻 | 中 | 重 | ISO / DIN | 单一操作 | 双动 | 温度范围 (℃) | 速度(米/秒) | 压力(最大兆帕) | 密封材料 | ||||
活塞密封 GRP | ![]() |
标准气缸、移动液压、注塑机、压机 | x | x | x | ISO 7425/1 | x | -40 至 +200 | 15 | 40 | PTFE BC.429-01 丁腈橡胶或氟橡胶 |
||

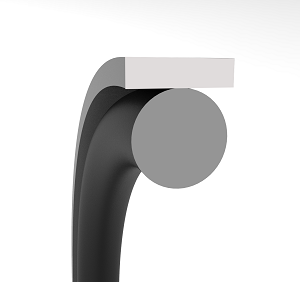

活塞密封 LRP | ![]() |
标准气缸、气动装置、工业液压、机床 | x | x | x | -40 至 +200 | 15 | 20 | PTFE CG.18-01 丁腈橡胶或氟橡胶 |
||||
活塞密封 DDP | ![]() |
标准气缸、气动装置、工业液压、机床 | x | ISO 3601 AS 4716 |
x | -40 至 +200 | 15 | 20 | PTFE MD.429-03 丁腈橡胶或氟橡胶 |
||||

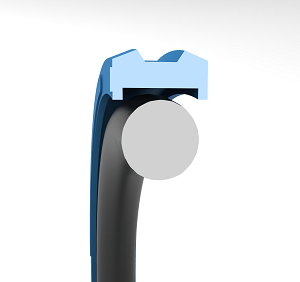

活塞密封 PSO | ![]() |
标准气缸、移动液压、工业液压 | x | x | ISO 7425/1 | x | -35 至 +100 | 0.5 | 25 | TPU 93.447-01 和丁腈橡胶 | |||
活塞密封 VSP100 | ![]() |
高/低温、腐蚀性介质、食品、阀门、医疗技术 | x | x | x | AS 4716 | x | -200 至 +260 | 15 | 40 | PTFE CF.429-01 和不锈钢 V 型弹簧 | ||

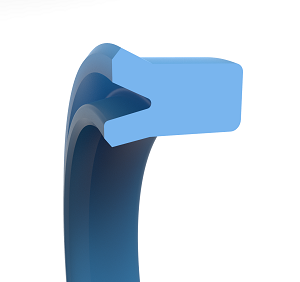

活塞密封 PSA | ![]() |
标准气缸、移动液压、工业液压 | x | x | ISO 5597/1 | x | -35 至 +100 | 0.5 | 40 | TPU 93.447-01 | |||

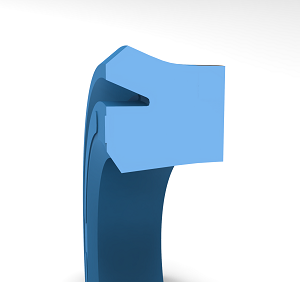

活塞密封 PAE | ![]() |
标准气缸、移动液压、工业液压 | x | x | ISO 5597/1 | x | -35 至 +100 | 0.5 | 50 | TPU 93.447-01 | |||
活塞密封 RPS | ![]() |
标准气缸、移动液压、工业液压 | x | x | ISO 5597/1 | x | -35 至 +100 | 0.5 | 40 | TPU 93.447-01 | |||

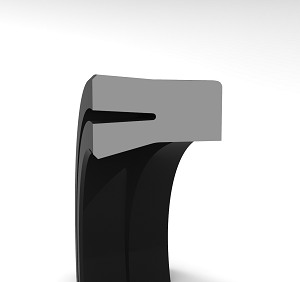

活塞密封 UM | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +100 | 0.5 | 10 | NBR 90.447-01 | ||||

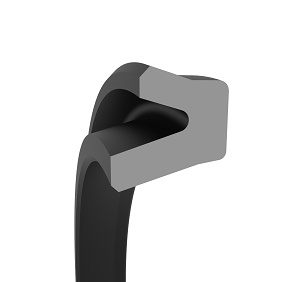

活塞密封 DEM | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +100 | 0.5 | 10 | NBR 75.447-01 | ||||

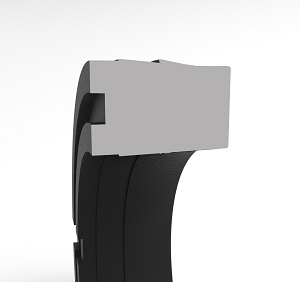

活塞密封 DMP | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +120 | 0.5 | 40 | NBR 65.428-02 NBR 75.428-01 |
||||
活塞密封 KDAE | 标准气缸、移动液压、工业液压 | x | x | x | x | -30 至 +100 | 0.8 | 40 | TPU 93.447-01 TPE 63.447-01 |
||||
活塞密封 KDSB | 标准气缸、移动液压、工业液压 | x | x | ISO 6547 | x | -30 至 +100 | 0.5 | 30 | TPE 63.447-01 NBR 70.447-02 POM |
||||

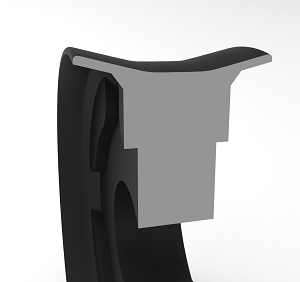

活塞密封 MPP | ![]() |
气缸 | x | x | -30 至 +100 | 1 | 2 | NBR 75.447-02 | |||||

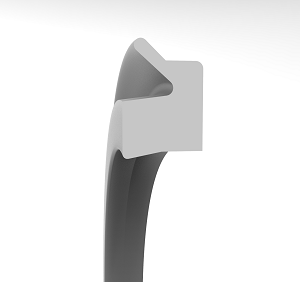

活塞密封 PSP | ![]() |
气缸 | x | x | -30 至 +100 | 1 | 2 | TPU 90.447-01 | |||||

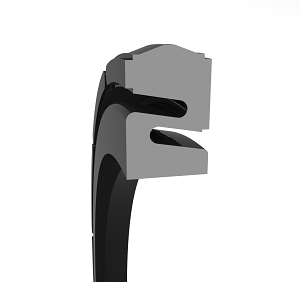

活塞密封 SPS/N | ![]() |
气缸 | x | x | -30 至 +100 | 1 | 1.2 | NBR 80.447-01 | |||||

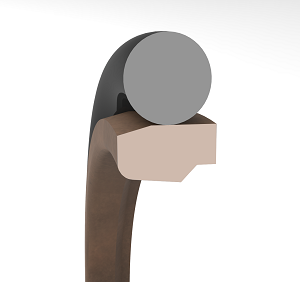

杆式密封 SSR | ![]() |
标准气缸、移动液压、注塑机、压机、机床 | x | x | x | ISO 7524/1 | x | -40 至 +200 | 15 | 40 | PTFE BC.429-01 丁腈橡胶或氟橡胶 |
||

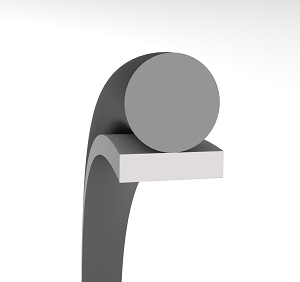

杆式密封 LRC | ![]() |
标准气缸、移动液压、注塑机、压机、机床 | x | x | ISO 7524/1 | x | -40 至 +200 | 15 | 20 | PTFE CG.429-01 丁腈橡胶或氟橡胶 |
|||

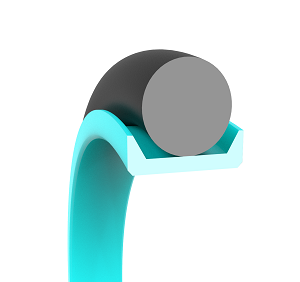

杆式密封 DDR | ![]() |
标准气缸、移动液压、注塑机、压机、机床 | x | ISO 3601 AS 4716 |
x | -40 至 +200 | 15 | 20 | PTFE MD.429-03 丁腈橡胶或氟橡胶 |
||||

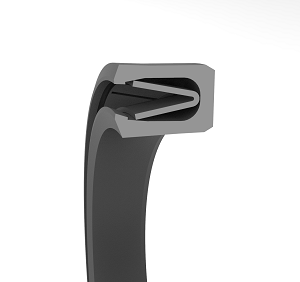

杆式密封 VSR 100 | ![]() |
高/低温、腐蚀性介质、食品、阀门、医疗技术 | x | x | x | AS 4716 | x | -200 至 +260 | 15 | 40 | PTFE CF.429-01 和不锈钢 V 型弹簧 | ||

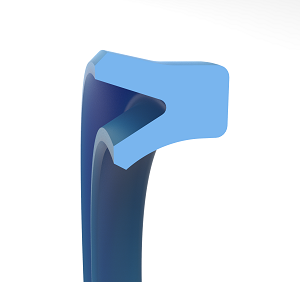

杆式密封 RSA | ![]() |
标准气缸、移动液压、工业液压 | x | x | ISO 5597/1 | x | -35 至 +100 | 0.5 | 40 | TPU 93.447-01 | |||
杆式密封 RSB2 | 标准气缸、移动液压、工业液压 | x | x | ISO 5597/1 | x | -35 至 +100 | 0.5 | 50 | TPU 93.447-01 POM 118.447-01 |
||||

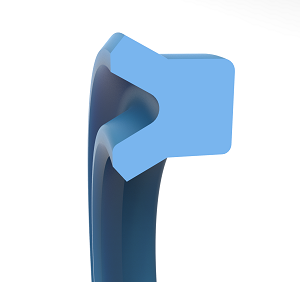

杆式密封 RPS | ![]() |
标准气缸、移动液压、工业液压 | x | x | ISO 5597/1 | x | -35 至 +100 | 0.5 | 40 | TPU 93.447-01 | |||

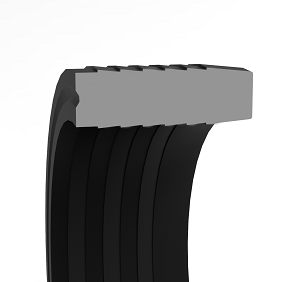

杆式密封 DMR | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +120 | 0.5 | 40 | NBR 65.428-02 NBR 75.428-01 |
||||
杆式密封 UM | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +100 | 0.5 | 10 | NBR 90.447-01 | ||||

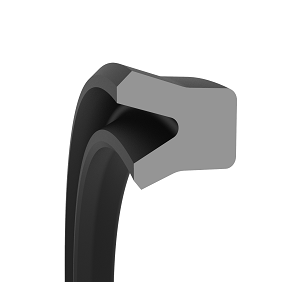

杆式密封 DIM | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +100 | 0.5 | 10 | NBR 90.447-01 | ||||
杆式密封 RSF8 | ![]() |
标准气缸、移动液压、工业液压 | x | x | x | -30 至 +120 | 0.3 | 20 | NBR 65.428-02 NBR 75.428-01 |
||||

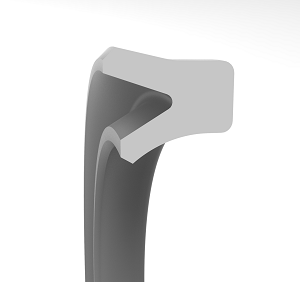

杆式密封 RSP |
![]() |
气缸 | x | x | -30 至 +90 | 1 | 2 | TPU 90.447-01 | |||||

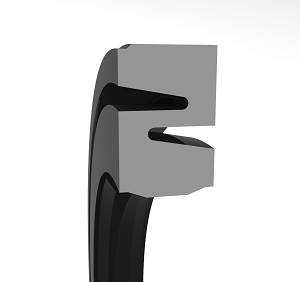

杆式密封 SRS/N | ![]() |
气缸 | x | x | -30 至 +100 | 1 | 1.2 | NBR 80.447-01 | |||||

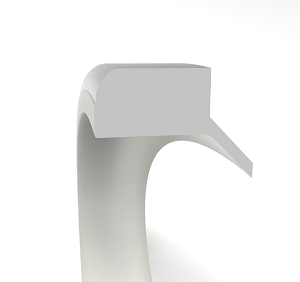

刮油环密封 WSG | ![]() |
标准气缸、移动液压 | x | x | x | -35 至 +100 | 0.8 | 0 | TPU 94.447-02 外径上的金属嵌件 |
||||

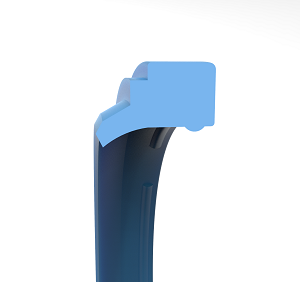

刮油环密封 WWS | ![]() |
标准气缸、移动液压 | x | x | x | -35 至 +100 | 1 | 0 | >36 毫米 = TPU 90.447-01 <36 毫米 = TPU 93.447-01 |
||||

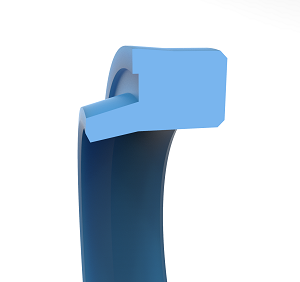

刮油环密封 WSL | ![]() |
标准气缸、移动液压 | x | x | x | x | -35 至 +100 | 1 | 0 | TPU 93.447-01 | |||

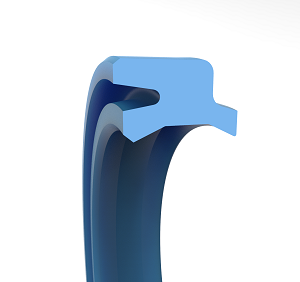

刮油环密封 WED | ![]() |
标准气缸、移动液压 | x | x | -35 至 +100 | 1 | 2 | TPU 93.447-01 | |||||

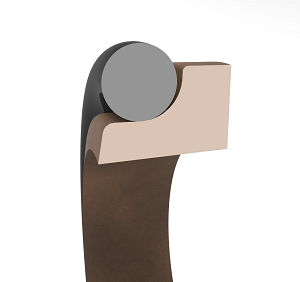

刮油环密封 WES 100 | ![]() |
标准气缸、移动液压 | x | x | x | -40 至 +200 | 15 | 0 | PTFE BC.429-01 丁腈橡胶或氟橡胶 |
||||
刮油环密封 WES 500 | ![]() |
重型气缸、移动液压、压力机 | x | x | x | x | -40 至 +200 | 15 | 0 | PTFE BC.429-01 丁腈橡胶或氟橡胶 |
|||

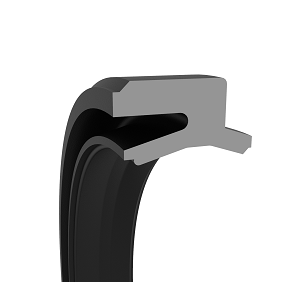

刮油环密封 BWA | ![]() |
气缸 | x | x | -30 至 +90 | 1 | 2 | TPU 90.447-01 | |||||
导向带/环 GT | 标准气缸、移动液压、注塑机、压机、机床 | x | x | x | -60 至 +150 | 15 | 15 | PTFE BC.429-01 | |||||
导向带/环 GT | 气动、水液压、阀门、气体应用、润滑不良的应用 | x | x | x | -60 至 +150 | 15 | 15 | PTFE CG.429-01 |
