APSOseal® O-Ring

Per tutte le applicazioni - da un unico fornitore

  • O-rings overview: red FEP-O-Seal with Angst+Pfister branding, black Kalrez and blue PERTEC o-rings
  • O-rings overview: red FEP-O-Seal with Angst+Pfister branding, black Kalrez and blue PERTEC o-rings

Un assortimento completo di o-ring

Da oltre 100 anni gli O-Ring si sono affermati come gli elementi di tenuta preferiti in tutti i rami dell'industria grazie alla loro semplice geometria e alle elevate prestazioni di tenuta. La gamma di O-ring di Angst+Pfister copre l'intero spettro, dagli elastomeri ad alte prestazioni ai materiali per applicazioni standard - il tutto con un eccellente rapporto qualità-prezzo. Inoltre, Angst+Pfister offre anche soluzioni di tenuta ottimali per applicazioni altamente specifiche. Angst+Pfister amplia costantemente la propria gamma di prodotti e soddisfa così con successo le richieste sempre più esigenti in materia di resistenza ai media e alle temperature.

Applicazioni

  • Cibo e bevande
  • Industria di processo
  • Acqua potabile
  • Farmaceutico, medico e sanitario
  • Industria chimica
  • Industria meccanica generale
  • Petrolio e gas


Tabella dei prodotti

Mescola Descrizione Dati tecnici Approvazioni Applicazioni principali Ordine




Materiale Colore Durezza (Shore A +/-5) Temperatura (°C)
(a breve termine)
3-A Sanitary ACS/CLP ADI free AS/NZS BAM BfR Cognac by BNIC D.M. 06/04/04 n° 174 D.M. 21/03/1973 Dutch Commodities Act -
Chapter III
DVGW EN 681-1 DVGW DIN 682 DVGW W 270 DVGW W 534 DVGW 549 EC 1935/2004 FDA French Arreté GB 4806.11 GMC/RES N°28/99 KIWA (BRL-K17504) KTW LFGB NORSOK M710 NSF 51 NSF 61 ÖNORM B 5014-1 PAH Category REACH (EC) No
1907/2006, Annex XIV
RoHS 2011/65/EU &
2015/863/EU
UBA USP WRAS Cibo e bevande Industria di processo Acqua potabile Farmaceutico, medico e sanitario Industria chimica Industria meccanica generale Petrolio e gas

Kalrez® 0040

Kalrez® 0040 ha eccellenti proprietà a bassa temperatura e un'elevata elasticità. Questo materiale è stato sviluppato appositamente per applicazioni in cui è richiesta un'elevata resistenza chimica a temperature molto basse.  FFKM nero 70 -42 a +220     ×                                                               ×     ×
Kalrez® 6221 Kalrez® 6221 sviluppato appositamente per l'industria alimentare e farmaceutica. La resistenza ai media CIP/SIP è una caratteristica di questo materiale. I bassi valori di migrazione in tutti i più comuni simulanti utilizzati in queste industrie completano l'ampia resistenza chimica. FFKM bianco 70 -10 a +260 ×   ×                           ×                             ×   × ×   × ×
Kalrez® 6230 Kalrez® 6230 sviluppato appositamente per l'industria alimentare e farmaceutica. La resistenza ai media CIP/SIP è una caratteristica di questo materiale. I bassi valori di migrazione in tutti i più comuni simulanti utilizzati in queste industrie completano l'ampia resistenza chimica. FFKM nero 75 -10 a +260 ×   ×                           ×                             ×   × ×   × ×
Kalrez® 6375 Kalrez® 6375 offre prestazioni eccellenti a contatto con un'ampia gamma di prodotti chimici e in un ampio intervallo di temperature. Il prodotto è una scelta eccellente per applicazioni in acidi. FFKM nero 75 -20 a +275                                                                     ×     ×
Kalrez® 4079 Kalrez® 4079 è un materiale nero, la cui formulazione lo rende idoneo come di tenuta affidabile per l'industria chimica. Questo materiale è stato sviluppato appositamente per applicazioni ad alta temperatura.  FFKM nero 75 -10 a +316                                                                     ×     ×
Kalrez® 7075 Kalrez® 7075 ha eccellenti proprietà meccaniche e un compression set molto basso, anche a temperature elevate. Questa mescola è stata sviluppata appositamente per l'industria chimica, garantendo una tenuta affidabile ai fluidi altamente aggressivi a temperature molto elevate. FFKM nero 75 -10 a +327                                                                     ×     ×
PERTEC® CIP FKM 75.501-04 PERTEC® CIP FKM è stato sviluppato per l'uso ovunque si utilizzi il processo di Cleaning in Place (CIP) o Sterilisation in Place (SIP). Ha un'ampia resistenza agli agenti chimici, ai prodotti di pulizia anche alle alte temperature e ad elvate concentrazioni di grasso. PERTEC® CIP FKM soddisfa tutte le normative necessarie per l'industria alimentare, farmaceutica e medica. È un composto a basso attrito per applicazioni dinamiche. FKM azzurro cielo 75 -15 a +200 ×   ×   × ×               × ×     ×       1 × ×   ×   × ×   × ×
PERTEC® ST FKM 75.501-02 Con PERTEC® ST FKM, Angst+Pfister ha sviluppato un elastomero ad alte prestazioni caratterizzato da un'elevata resistenza al vapore e all'acqua calda. FKM nero 75 -15 a +200     ×                                                               ×       ×
PERTEC® UP FKM 70.501-07 Con PERTEC® UP FKM - UP significa "Ultrapuro" - Angst+Pfister ha sviluppato un nuovo materiale ad alte prestazioni della famiglia PERTEC®, particolarmente adatto ad applicazioni in cui è indispensabile una purezza assoluta del materiale. Ha le certificazioni più importanti e diffuse nel settore alimentare. FKM nero 70 -20 a +200 ×   ×   × ×         ×     × ×     ×       1 × × × × × × × × × × ×
PERTEC® UP VMQ 70.501-01 Con PERTEC® UP VMQ - UP significa "Ultrapuro" - Angst+Pfister ha sviluppato un nuovo materiale ad alte prestazioni della famiglia PERTEC®, particolarmente adatto ad applicazioni in cui la purezza assoluta del materiale è indispensabile. Ha le autorizzazioni più importanti nel settore alimentare. VMQ traslucido 70 -60 a +200 ×   ×     ×     ×       ×   × × × × × ×   × ×       1 × ×   ×   × × × × × ×
PERTEC®
UP EPDM 70.503-04
Questo materiale EPDM, con le più importanti approvazioni per i prodotti alimentari, ha una buona resistenza ai fluidi per freni, agli acidi e agli alcali, ai fluidi idraulici ignifughi HFC e HFD, nonché all'acqua calda, al vapore e ai mezzi CIP, ma non è resistente agli oli e ai grassi minerali, alla benzina e agli idrocarburi. EPDM nero 70 -40 a +150     ×     ×     × ×           × × × × ×     ×         1 × ×       × ×   ×
EPDM 60.10-04 Materiale EPDM reticolato con perossido, leggermente più morbido, con approvazioni per l'acqua potabile. EPDM nero 60 -40 a +130   ×               ×           ×                 ×         ×   ×     ×     ×
HITEC®
DW EPDM 70.503-00
Questo materiale EPDM con le più importanti approvazioni per l'acqua potabile (compresa la nuova KTW-BWGL) ha una buona resistenza ai fluidi per freni, agli acidi e agli alcali, ai fluidi idraulici ritardanti di fiamma HFC e HFD, nonché all'acqua calda e al vapore, ma non è resistente agli oli e ai grassi minerali, alla benzina e agli idrocarburi. EPDM nero 70 -57 a +150 × × × ×   ×   ×   ×         × ×     ×   ×   × × × 1 × × × × × × × × × × ×
EPDM 70.502-03 Questo materiale EPDM con molte omologazioni per acqua potabile e alimenti ha una buona resistenza agli acidi e alle basi, all'acqua calda e al vapore nonché  ai fluidi idraulici ritardanti di fiamma HFC e HFD e ai fluidi dei freni, - ma non è resistente agli oli minerali e ai grassi, alla benzina e agli idrocarburi. EPDM nero 75 -51 a +150   × ×         ×     ×     ×   × ×   ×       × × ×       × × × × × × ×   ×
FKM 70-501-05 Materiale FKM per applicazioni a bassa temperatura con un'ottima resistenza ai media, all'ozono e all'invecchiamento. FKM nero 70 -30 a +200     ×                                                               ×     × ×
HITEC® FKM 75-16.04 Materiale FK con un'ottima resistenza ai media, all'ozono e all'invecchiamento. LA vulcanizzazione è stata ideata appositamente per applicazioni alimentari, gassose e farmaceutiche. Il materiale è anche resistente ai carburanti, agli oli minerali e ai grassi, nonché agli idrocarburi alifatici e aromatici. FKM nero 70 -25 a +200     ×   ×               × × ×                   2 × ×   ×   × ×   × × ×
FKM 75-16.18 Materiale FKM per applicazioni ad alta temperatura con un'ottima resistenza ai fluidi, all'ozono e all'invecchiamento. FKM nero 75 -25 a +250
(275)
    ×                                                                     × ×
FKM 85-501.01 Materiale FKM per applicazioni a bassa temperatura e alte pressioni con un'ottima resistenza ai fluidi, all'ozono e all'invecchiamento. FKM nero 85 -40 a +200     ×                                                                       × ×
FKM 90-15.04 Materiale FKM progettato per applicazioni nel settore petrolifero e del gas, conforme all'approvazione NORSOK M710 (decompressione esplosiva) e NACE TMO 187 per sour acido. FKM nero 90 -50 a +225
(250)
    ×                                         ×                             × ×
FVMQ 70.16-01 Materiale fluorosilicone con eccellenti proprietà a bassa temperatura e ampia resistenza chimica. Soddisfa lo standard automobilistico R110(5D-5F-5G)R67(15 par11-13-14) e militare MIL-DTL-25988C Classe I Tipo II Grado 70 11-08-06. FVMQ blu 70 -60 a +200     ×                                                                   × × ×
HNBR 70-10.09 Materiale HNBR con buona resistenza all'ozono e all'invecchiamento, nonché contro l'acqua calda e oli vari. Questa mescola ha le approvazioni necessarie al contatto con gas. HNBR giallo 70 -40 a +150     ×                 ×     ×                                               × ×
HNBR 70-15.06 Materiale HNBR per applicazioni a bassa temperatura con buona resistenza all'ozono e all'invecchiamento, nonché acqua calda e oli vari.  HNBR verde 70 -45 a +150     ×                                                                       × ×
HNBR 70-502.03 Materiale HNBR per applicazioni a bassa temperatura con buona resistenza all'ozono e all'invecchiamento, nonché contro l'acqua calda e oli vari.  HNBR nero 70 -40 a +150     ×                                                                       × ×
NBR 60-10.01 Materiale NBR con buona resistenza agli oli e grassi minerali, all'acqua e ai glicoli, adatto per applicazioni con gas. NBR nero 60 -30 a +125     ×                       ×                                               × ×

HITEC®
NBR 70-10.02

Materiale NBR di alta qualità con approvazioni nell'industria alimentare e delle bevande ed è adatto anche per applicazioni con gas. Questo materiale NBR ha anche un'elevata resistenza agli oli e grassi minerali, all'acqua e ai glicoli. NBR nero 70 -20 a +125   × ×         ×       ×   × × ×               × × 2 × × ×   ×
NBR 70-502.02 Materiale NBR a bassa temperatura con buona resistenza agli oli e grassi minerali, all'acqua e ai glicoli. NBR nero 70 -50 a +100     ×                                                             × ×       × ×
NBR 90-10.03 Materiale NBR con buona resistenza agli oli e grassi minerali, all'acqua e ai glicoli, adatto per applicazioni ad alta pressione. NBR nero 90 -30 a +100     ×                                                                       × ×
VMQ 60-501-01 Elastomero siliconico con buone proprietà meccaniche in un ampio campo di temperatura.  VMQ nero 60 -50 a +200     ×                                                             × ×       × ×
HITEC®
VMQ 70-10.01
Elastomero siliconico con buone proprietà meccaniche in un ampio campo di temperatura. Questo materiale è resistente all'aria calda e all'ozono, all'acqua, agli oli e ai grassi animali e vegetali.  VMQ rosso-marrone 70 -55 a +200
(230)
×   ×     ×     ×           × × × ×       ×         1 × ×   ×   × × ×     × ×
VMQ 80-501.01 Elastomero siliconico reticolato al platino con buone proprietà meccaniche in un ampio campo di temperatura.  VMQ trasparente 80 -50 a +200     ×                                                             ×         ×



× = Approvazione
∎ = Omologazione con limitazioni; per maggiori dettagli, richiedere la scheda tecnica corrispondente.

Kalrez® è un marchio DuPont™. Il logo ovale di DuPont, DuPont™, e tutti i prodotti contrassegnati con ™ o ® sono marchi commerciali registrati o marchi commerciali di DuPont de Nemours, Inc. o delle sue società affiliate.

Le informazioni fornite da Angst+Pfister in merito alle capacità di prova e di progettazione sul nostro sito web sono a scopo informativo generale e fornite in buona fede, tuttavia non rilasciamo alcuna dichiarazione o garanzia, espressa o implicita, per quanto riguarda l'accuratezza, l'adeguatezza, la validità, l'affidabilità, la disponibilità o la completezza delle informazioni visualizzate. La vostra fiducia nelle informazioni sopra descritte è a vostro esclusivo rischio e vi invitiamo a consultarvi con il professionista appropriato prima di intraprendere qualsiasi azione in base ad esse.

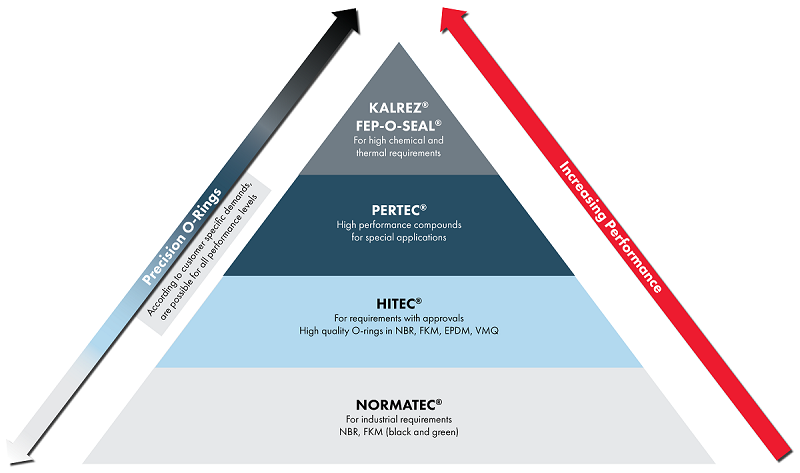

O-ring in materiali ad alte prestazioni

Gli O-ring della nostra gamma ad alte prestazioni soddisfano le più elevate esigenze di tenuta e sono caratterizzati da un'eccezionale resistenza chimica e termica.



Kalrez® perfluoro elastomeri (FFKM)

Laddove i materiali convenzionali falliscono, gli elastomeri perfluoro Kalrez® (FFKM) rappresentano la soluzione più conveniente e affidabile a lungo termine per quanto riguarda il costo totale. Hanno un comportamento applicativo unico che non trova riscontro in nessun altro materiale elastomerico! La gomma sintetica Kalrez® nelle varie mescole combina l'elasticità e la forza di tenuta di un vero elastomero con la resistenza chimica del PTFE.

Gli O-Ring Kalrez® sono resistenti a quasi tutti i prodotti chimici e possono essere utilizzati a temperature di +350°C per brevi periodi o di +327°C in funzionamento continuo Sono disponibili anche con le approvazioni FDA o USP VI. In qualità di distributore autorizzato di DuPont Performance Polymers, Angst+Pfister dispone di un'ampia gamma di O-Ring Kalrez® e ha accesso diretto a dimensioni speciali.

Gli O-Ring Kalrez® (FFKM) vengono utilizzati principalmente nell'industria di processo, nell'industria farmaceutica, nell'industria chimica, nella tecnologia dei semiconduttori e nell'industria petrolifera e del gas.

Kalrez® è un marchio DuPont™. Il logo ovale di DuPont, DuPont™, e tutti i prodotti contrassegnati con ™ o ® sono marchi commerciali registrati o marchi commerciali di DuPont de Nemours, Inc. o delle sue società affiliate.



PERTEC® - O-ring in elastomeri ad alte prestazioni

I nostri O-Ring PERTEC® sono realizzati con materiali ad alte prestazioni adatti a specifici settori industriali particolarmente impegnativi e brillano con proprietà come l'elevata resistenza ai media e numerose omologazioni.

Le richieste di materiali ad alte prestazioni per applicazioni in vari settori industriali stanno diventando sempre più impegnative. Mentre l'industria del vuoto richiede materiali con bassa permeabilità e ottima resistenza all'abrasione, e l'industria petrolifera di perforazione ad alta resistenza alla trazione e durezza, nell'industria elettronica è essenziale un basso rilascio di ioni metallici.

I nostri O-ring PERTEC® sono perfettamente adatti anche per l'impiego in sistemi CIP (Cleaning in Place) e SIP (Sterilization in Place), dove un livello di igiene molto elevato è essenziale per l'applicazione, così come nell'industria alimentare, farmaceutica, medica e chimica.

I materiali della famiglia PERTEC® sono caratterizzati da una performance superiore alla media in termini di comportamento all'attrito, sono estremamente resistenti agli agenti chimici e al vapore e hanno molte approvazioni per quasi tutte le industrie principali. Per rimanere competitivi, adattiamo continuamente la gamma di prodotti alle tecnologie e alle sfide più recenti.



FEP-O-SEAL® O-ring

Le guarnizioni FEP-O-SEAL® combinano in modo ideale le caratteristiche elastiche degli O-ring in elastomero e la resistenza chimica di FEP o PFA. Gli O-Ring FEP-O-SEAL® sono costituiti da due componenti: un rivestimento senza giunzioni di FEP o PFA (1) e un nucleo in elastomero (2) che garantisce la stabilità dimensionale.

Ci sono numerose applicazioni in cui l'uso di elastomeri tradizionali provoca guasti. Prodotti chimici aggressivi o temperature estreme possono distruggere gli O-ring in elastomero convenzionale che possono portare a perdite. Gli O-Ring FEP-O-SEAL® sono quindi utilizzati in una grande varietà di applicazioni in molti settori industriali, ma in particolare, dove gli elastomeri ordinari falliscono a causa di questi fluidi aggressivi, come l'industria chimica, l'industria petrolchimica, l'industria alimentare, farmaceutica, le tenute meccaniche e le industrie di filtrazione.

Gli O-Ring FEP-O-SEAL® sono resistenti alla pressione e garantiscono ottimi valori di compression set con deformazione plastica più bassa rispetto al PTFE.

Per i punti di tenuta statica, come le connessioni a flangia nell'ingegneria degli apparecchi chimici, gli O-Ring non elastici in PTFE sono la prima scelta quando si tratta di una tenuta universale e robusta contro i liquidi aggressivi. I fluidi con temperature da -270 a +980°C e a pressioni di alto vuoto fino a 6800 bar possono essere perfettamente sigillati solo con guarnizioni metalliche (O-ring e C-ring) - se necessario, con rivestimento.

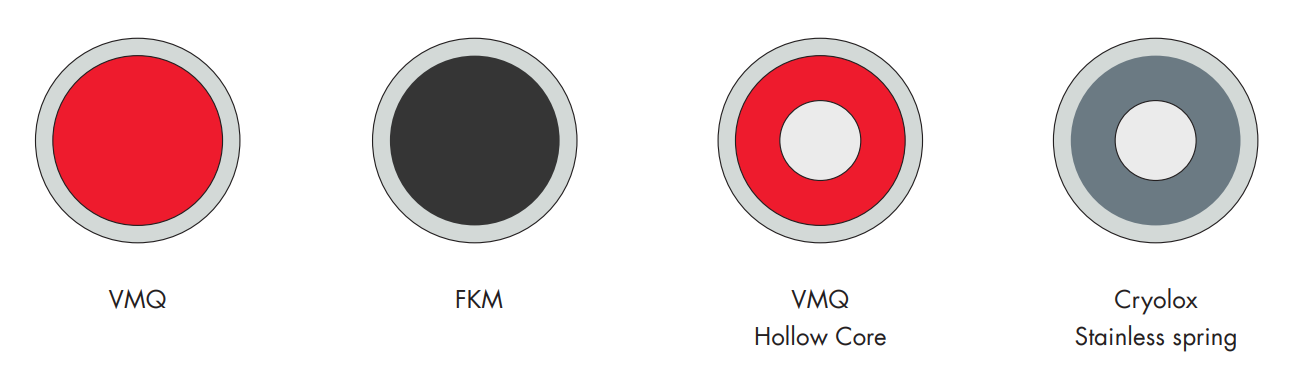

I nostri O-ring incapsulati FEP sono disponibili a magazzino con un nucleo di VMQ o FKM. Ulteriori possibilità sono disponibili con un nucleo cavo nel caso dell'elastomero e una molla a spirale per temperature estremamente basse.

HITEC® O-ring

Il marchio HITEC® è sinonimo di O-ring che soddisfano standard molto elevati o che soddisfano i requisiti di approvazione e conformità nei settori dell'acqua potabile, farmaceutico, alimentare e del gas. Gli O-Ring HITEC® sono prodotti in un solo stabilimento definito e tutti i materiali hanno una formulazione chiaramente definita.



NORMATEC® O-ring

La gamma di O-ring NORMATEC® comprende O-ring di buona qualità industriale che soddisfano i requisiti standard. Come elementi di tenuta di qualità, gli O-Ring NORMATEC® sono progettati appositamente per applicazioni ad alto volume: una piattaforma produttiva globale, moderna e razionale, si traduce in un ottimo rapporto prezzo/prestazioni. In funzione del materiale di tenuta e delle dimensioni richieste, vengono impiegati differenti impianti produttivi per la produzione degli O-Ring NORMATEC®.



O-ring di precisione

Appalti speciali o modifiche in base alle diverse qualità della gamma standard aprono la possibilità di offrire soluzioni individuali, legate al progetto, con O-ring di precisione: Angst+Pfister ha accesso ad un grande parco utensili per stampi che ci permette di consegnare in tempo anche dimensioni insolite. Se necessario, Angst+Pfister procura materiali speciali o materiali sviluppati appositamente per il cliente.

Le finiture superficiali servono a facilitare il montaggio o a consentire l'uso (parzialmente) dinamico di O-ring che sono generalmente utilizzati staticamente. Per ridurre l'attrito o migliorare la separazione, si possono prendere in considerazione rivestimenti o trattamenti superficiali. Inoltre, gli O-ring possono essere rivestiti con PTFE in tutti i colori per una chiara identificazione dei materiali durante il montaggio.



Altri O-ring speciali sono:

• Anelli di estremità vulcanizzati in corda tonda - disponibili in qualsiasi dimensione con breve preavviso
• O-ring XL - in grandi dimensioni con uno standard di alta qualità per quanto riguarda la finitura superficiale e le tolleranze
• X-ring - guarnizione a quattro labbri in alternativa agli O-ring
• Back-up Ring - Anelli antiestrusione da accoppiare agli OR
