Yazarlar: Fabian Laubacher ve Ralf Meisterjahn | Temmuz 2026 | Makale
Öne çıkan bilgiler
- Kompakt sistemlerde kritik rol: Mikro kalıplanmış parçalar güvenilir sızdırmazlık ve basınç kontrolü için gereklidir. Yaygın arıza nedenlerini önlemek için dar toleranslı elastomer tasarımı gereklidir.
- Mikro ölçekte yüksek hassasiyet: Geometri, proses ve elastomer davranışının etkileşimi performansı önemli ölçüde etkiler; küçük sapmalar kritik hale gelir.
- Hassas üretim ve entegre mühendislik: Gelişmiş transfer kalıplama ve simülasyondan üretime kadar entegre yaklaşım, tutarlı kalite ve düşük varyasyon sağlar.
Bu zorluklar, tasarım, malzeme seçimi ve üretim kısıtlamalarının en başından itibaren uyumlu olmasını sağlayarak mühendisliğin sürece erken dahil edilmesinin önemini vurgulamaktadır.
Farklı sektörlerde ürünler giderek daha kompakt ve fonksiyonel olarak entegre hale geldikçe, mikro kalıplanmış parçalar sistem güvenilirliğinde belirleyici bir rol oynamaktadır. Tıbbi cihazlar veya ev aletleri gibi uygulamalarda, en küçük elastomer bileşen bile bir sistemin tutarlı çalışıp çalışmayacağını ya da erken arızalanıp arızalanmayacağını belirleyebilir.
Ancak mikro sızdırmazlık elemanlarının tasarımı ve entegrasyonu kendine özgü zorluklar içerir. Bu küçük ölçeklerde, dar toleranslar, malzeme davranışı ve montaj kısıtları gibi faktörler son derece kritik hale gelir. Geometri veya malzeme özelliklerindeki çok küçük sapmalar – genellikle birkaç mikrometre seviyesinde – sızıntılara, dayanıklılığın azalmasına veya sistemin tamamen arızalanmasına yol açabilir.
Önemli olan, bu risklerin genellikle tek bir faktörden kaynaklanmamasıdır. Aksine, tasarım, malzeme seçimi ve üretim süreçlerinin etkileşimi sonucu ortaya çıkarlar. Sızdırmazlık performansı geliştirme sürecinde geç aşamalarda dikkate alındığında, mühendisler mikro kalıplamada tolerans problemleri, yüksek maliyetli yeniden tasarımlar veya kalıcı güvenilirlik sorunları ile karşılaşır.
Bu riskleri önlemek için başarılı uygulamalar, sızdırmazlık uzmanlarıyla erken iş birliğine, derin malzeme bilgisine, simülasyon destekli geliştirmeye ve özel üretim teknolojilerine dayanır. Sızdırmazlık gereksinimleri en baştan ele alındığında, mühendisler yalnızca boyutsal gereksinimleri karşılayan değil, aynı zamanda gerçek çalışma koşulları altında tutarlı ve uzun ömürlü performans sunan mikro kalıplanmış parçalar tasarlayabilir.
Zorluk: Mikro ölçekte hassas tasarım
Mikro kalıplanmış parçalar, miniaturizasyon ile fonksiyonel güvenilirliğin kesişim noktasında yer alır. Boyutlar küçüldükçe hata toleransı önemli ölçüde azalır.
Mühendislerin ele alması gereken başlıca zorluklar:
- Dar toleranslar: Mikrometre seviyesindeki sapmalar bile sızdırmazlık performansını etkiler.
- Malzeme davranışı: Elastomerler, küçük geometrilerde daha belirgin hale gelen doğrusal olmayan özellikler sergiler.
- Montaj kısıtları: Sınırlı alan, deformasyon veya hizalama hatası riskini artırır.
- Sistem entegrasyonu: Bileşenler, pompa ve valf gibi dinamik sistemlerde güvenilir şekilde çalışmalıdır.
- Yasal gereklilikler: İçme suyu, gıda ve medikal uygulamalarda sertifikalı malzemeler gereklidir.
Bu zorluklar, tasarım, malzeme seçimi ve üretim gereksinimlerinin en baştan uyumlu hale getirilmesi için erken mühendislik katılımının önemini ortaya koyar.
Çözüm: Entegre mühendislik ve gelişmiş mikro kalıplama
Mikro kalıplanmış parçalarla ilgili zorlukların üstesinden gelmek, tasarım aşamasında başlayan ve seri üretime kadar devam eden entegre bir mühendislik yaklaşımı gerektirir.
Başarı için kritik faktörlerden biri, tasarım mühendisleri ile sızdırmazlık uzmanları arasında erken iş birliğidir; çünkü erken tasarım kararları performansı doğrudan etkiler. Sızdırmazlık gereksinimleri konsept aşamasında ele alındığında, bileşen geometrisi fonksiyonel gereksinimlerle uyumlu hale getirilebilir, entegrasyon riskleri azaltılabilir ve maliyetli yeniden tasarımlar önlenebilir. Böylece sızdırmazlık elemanları standart parçalar yerine sistemin fonksiyonel bileşenleri olarak değerlendirilir.
Malzeme seçimi de aynı derecede kritiktir. Mikro ölçekte artan hassasiyet nedeniyle, elastomer davranışı; kalıplama sırasında akış, kalıcı deformasyon (compression set), elastik geri kazanım ve kimyasal/termal direnç açısından dikkatle değerlendirilmelidir. Bu yaklaşım tipik hataları önler ve kararlı performansı destekler.
Riskleri daha da azaltmak için simülasyon destekli geliştirme kullanılır. Bu sayede malzeme akışı, gerilme dağılımı ve montaj sırasında oluşabilecek deformasyonlar önceden tahmin edilir ve potansiyel hatalar erkenden giderilir.
Bu yaklaşım, gelişmiş transfer kalıplama ile tamamlanır. Bu yöntem, karmaşık geometrilerde malzeme akışının hassas şekilde kontrol edilmesini sağlar ve hataları minimize eder. Yüksek hassasiyetli kalıplar ve otomatik süreçlerle birleştiğinde, endüstriyel ölçekte tutarlı kalite elde edilir.
Sonuçlar ve Performans Kanıtı
| KPI | Geleneksel yaklaşım | Optimize mikro kalıplama | Fayda |
|---|---|---|---|
| Üretim süreci | Enjeksiyon / sıkıştırma | Transfer kalıplama | Daha yüksek hassasiyet |
| Geometri kabiliyeti | Mikro ölçekte sınırlı | Karmaşık mikro geometriler | Daha fazla tasarım özgürlüğü |
| Üretim ölçeği | Orta hacim | Yüksek hacimli üretim | Güvenilir tedarik |
| Kalite tutarlılığı | Parti bazlı kontrol | Entegre süreç izleme | Artan güvenilirlik |

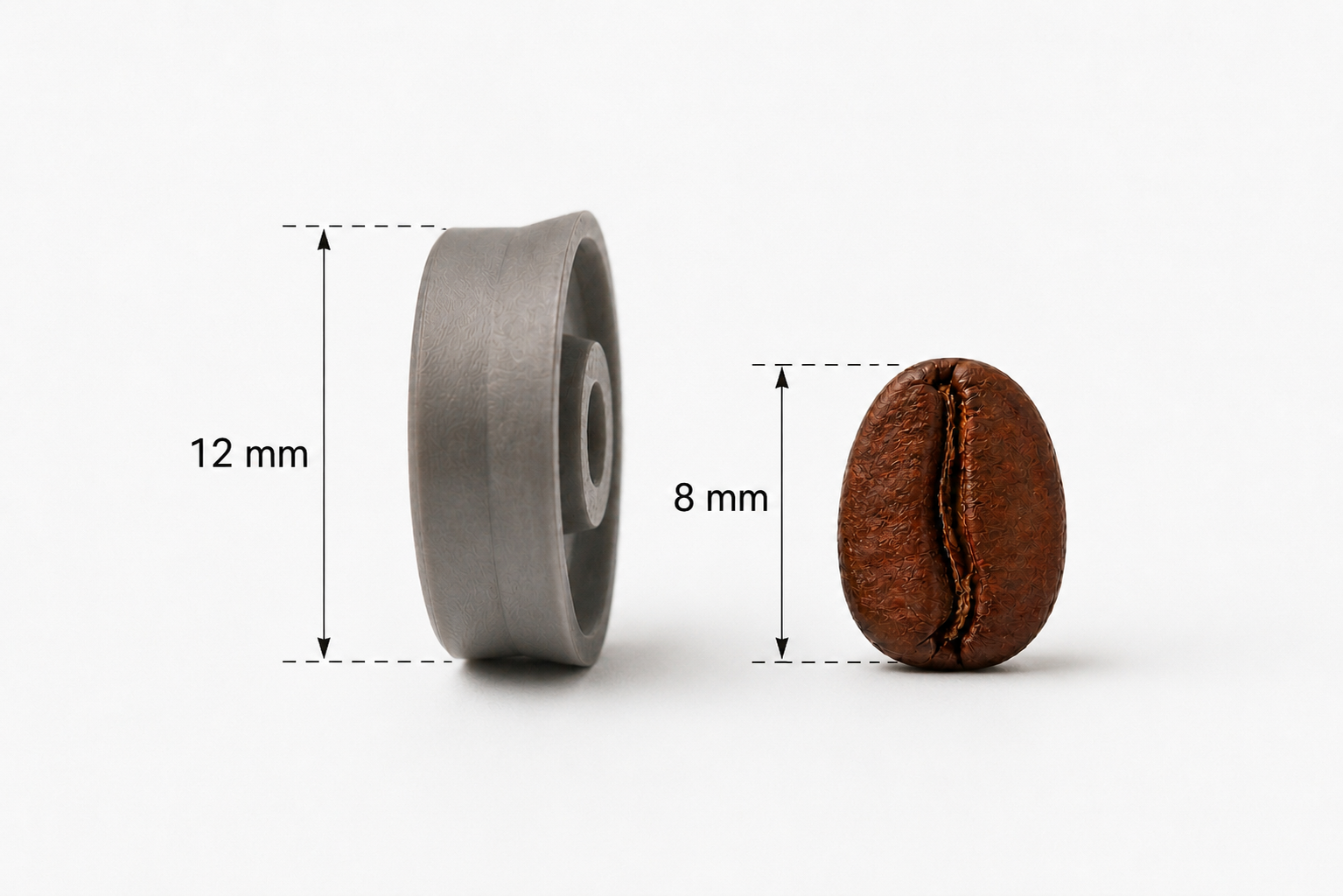

Kullanım örneği: Kahve makinelerinde mikro sızdırmazlık
Zorluk:
Kompakt kahve makinelerinde mikro sızdırmazlık elemanları, çok sınırlı alanlarda valfler, pompalar ve akış bağlantılarında kullanılır. Bu bileşenler tekrarlanan basınç ve sıcaklık döngülerine dayanmalı ve aynı zamanda sızdırmazlığı korumalıdır. Problemler genellikle mikro ölçekteki geometrik sapmalar ve kararsız malzeme davranışından kaynaklanır.
Çözüm:
Dar toleranslı elastomer tasarımı, malzeme davranışının kontrolü, simülasyon ve transfer kalıplama sayesinde performans ve üretilebilirlik optimize edilir.
Sonuç:
- Stabil sızdırmazlık performansı
- Azalan sızıntı
- Artan dayanıklılık
- Tutarlı sistem performansı
Sonuç
Mikro kalıplanmış parçalar, modern ürün tasarımının temel taşlarından biridir ve kompakt, verimli ve yüksek performanslı sistemler sağlar.
Ancak başarı, yalnızca hassas üretime değil; malzeme davranışı, geometri ve sistem entegrasyonunun derinlemesine anlaşılmasına ve erken mühendislik iş birliğine bağlıdır.
Angst+Pfister, entegre uzmanlığı ve ileri teknolojileriyle bu süreci destekleyerek en küçük bileşenlerde bile uzun vadeli güvenilir performans sağlar.
Miniaturizasyon ilerledikçe, iyi tasarlanmış mikro bileşenlerin önemi daha da artacaktır.
SSS
Mikro kalıplanmış parçalar nedir ve neden önemlidir?
Sızdırmazlık ve akış kontrolü için kullanılan küçük elastomer bileşenlerdir.
Başlıca zorluklar nelerdir?
Dar toleranslar, malzeme davranışı ve sınırlı alan.
Neden transfer kalıplama kullanılır?
Yüksek hassasiyet ve tekrarlanabilirlik sağlar.
Performans nasıl artırılır?
Erken iş birliği, simülasyon ve doğru malzeme seçimiyle.
Nerelerde kullanılır?
Pompa, valf, beyaz eşya, otomotiv ve medikal uygulamalar.
Angst+Pfister nasıl destek olur?
Entegre mühendislik, simülasyon ve üretim ile.
Medikal gereksinimler nelerdir?
Biyouyumluluk ve düzenleyici standartlara uygunluk.
Tolerans sorunları nasıl önlenir?
Simülasyon, hassas kalıplar ve ekipler arası iş birliği ile.
Yazarlar Hakkında
Fabian Laubacher, Angst+Pfister’de Sızdırmazlık Teknolojisi Mühendislik Bölüm Başkanıdır. Sızdırmazlık teknolojisi alanında 20 yılı aşkın deneyime sahip olan Laubacher, mühendislik mükemmelliği ve müşteriye özel yeniliklere odaklanarak, zorlu endüstriyel uygulamalar için gelişmiş sızdırmazlık çözümlerinin geliştirilmesi ve optimizasyonu konusunda uzmanlaşmıştır.
Ralf Meisterjahn, Lübke & Vogt GmbH & Co. KG'de Satış Müdürü olarak görev yapmaktadır. Endüstriyel bileşenler sektöründe satış ve iş geliştirme alanlarında kapsamlı deneyime sahip olan Meisterjahn, çok çeşitli uygulamalar için müşterilere özel çözümler ve teknik uzmanlık sunarak destek vermektedir.
