作者：法比安·劳巴赫和拉尔夫·迈斯特扬 | 20267月 | 文章
关键要点一览
- 在紧凑系统中的关键作用： 微型模压件对于实现可靠密封和压力控制至关重要。为避免小型组件中常见的密封失效问题，需要采用高精度公差的弹性体设计。
- 微尺度下的高敏感性： 几何结构、工艺及弹性体材料特性之间的相互作用对性能影响显著，使微小偏差变得至关重要。
- 精密制造与集成工程： 先进的转移模压技术以及从仿真到生产的集成开发流程，可确保一致的质量并减少在严苛应用中的变数。

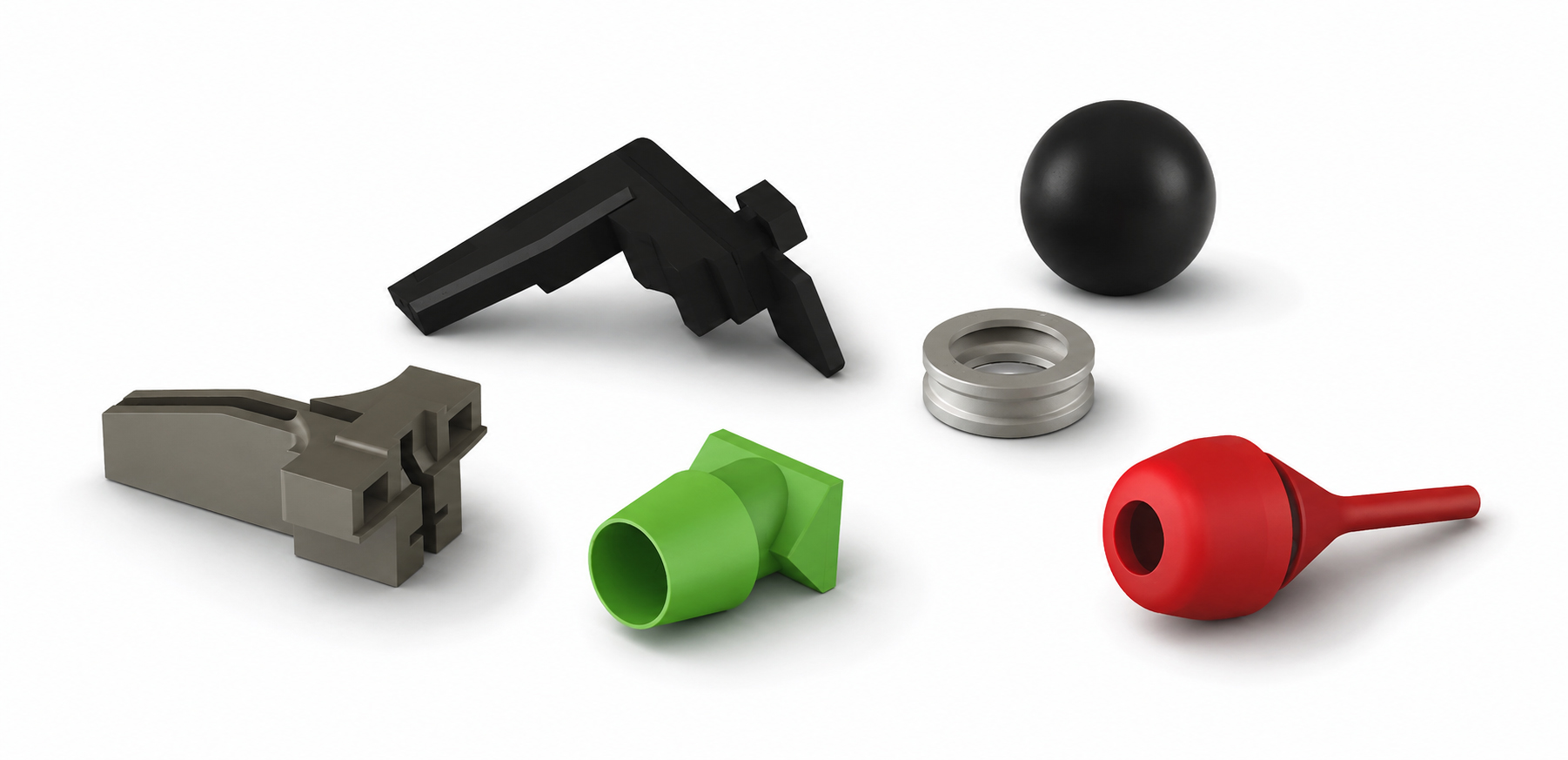

随着各行业产品日益紧凑和功能集成化，微型模压件在系统可靠性中发挥着决定性作用。在医疗设备或家用电器等应用中，即使是最微小的弹性体组件，也可能决定系统能否稳定运行，或是否会提前失效。
然而，微型密封件的设计与集成面临一系列独特挑战。在如此微小的尺度下，严格的公差、材料特性以及装配限制等因素变得尤为关键。几何形状或材料性能上的微小偏差——通常仅为几微米——都可能导致泄漏、耐久性下降，甚至系统完全失效。
更重要的是，这些风险很少由单一因素造成，而是源于设计、材料选择与制造工艺之间的相互作用。当在开发后期才考虑密封性能时，工程师往往会面临微型注塑成型公差问题、高成本的重新设计或持续的可靠性问题。
为避免这些问题，成功的应用依赖于与密封专家的早期协同合作，结合深厚的材料专业知识、仿真驱动的开发以及专用制造技术。通过从一开始就考虑密封需求，工程师能够设计出不仅满足尺寸规格的微型注塑成型零部件，还能在真实工况下实现稳定、长期的性能表现。
挑战：微型尺度下的精密设计
微型模压件处于微型化与功能可靠性的交汇点。随着尺寸缩小，容错空间显著降低。
工程师需要应对以下关键挑战：
- 严格公差： 即使是微米级偏差也会影响密封性能。
- 材料特性： 弹性体具有非线性特性，在小几何形状下更为明显。
- 装配限制： 安装空间有限，增加了变形或错位的风险。
- 系统集成： 组件必须在泵、阀等动态系统中可靠运行。
- 法规要求： 在饮用水、食品或医疗领域应用时，必须使用经过认证的材料。
这些挑战凸显了早期工程参与的重要性，以确保设计、材料选择和制造约束从一开始就保持一致。
解决方案：集成工程与先进微成型技术
要克服微型模压件相关的挑战，需要一种从设计初期开始并贯穿工业化生产的集成工程方法。
成功的关键在于设计工程师与密封专家之间的早期协作，因为早期设计决策会直接影响密封性能。在概念阶段就考虑密封需求，可以使组件几何与功能要求保持一致，降低微型组件在系统集成中的风险，并避免后期高昂的重新设计成本。这也确保密封元件被视为功能性系统组件，而非标准零件。
材料选择同样至关重要。由于微尺度下敏感性增加，因此必须仔细评估弹性体在成型过程中的流动性、压缩永久变形、弹性恢复能力以及对化学和热环境的耐受性。这有助于防止常见缺陷，并确保其在严苛环境下保持稳定的性能。
为进一步降低风险，可采用仿真辅助开发来预测材料流动、应力分布以及装配过程中的变形，从而在模具定型前识别潜在失效模式并加以解决。
在这些设计和材料考量的基础上，先进的转移模压技术进一步完善了生产工艺。该技术能够精确控制材料流入复杂几何结构的过程，同时最大限度地减少缺陷。结合高精度模具和自动化工艺，这种方法直接解决了微型零件生产中常见的一致性问题，确保了工业规模下的可重复质量。
总之，这种集成方法确保了微型密封件在泵和阀门等高要求应用中的可靠性能。
结果 / 性能验证
| KPI | 传统方法 | 优化微成型 | 优势 |
|---|---|---|---|
| 制造工艺 | 注塑 / 压缩成型 | 转移模压 | 精度更高 |
| 几何能力 | 微尺度受限 | 复杂微结构 | 更大设计自由度 |
| 生产规模 | 中等批量 | 大批量生产 | 供应可靠 |
| 质量一致性 | 批次控制 | 集成过程监控 | 更高可靠性 |
这种对比说明了专用微型模压工艺如何显著提升性能和可制造性。
应用案例：咖啡机流体模块中的微密封可靠性
挑战：

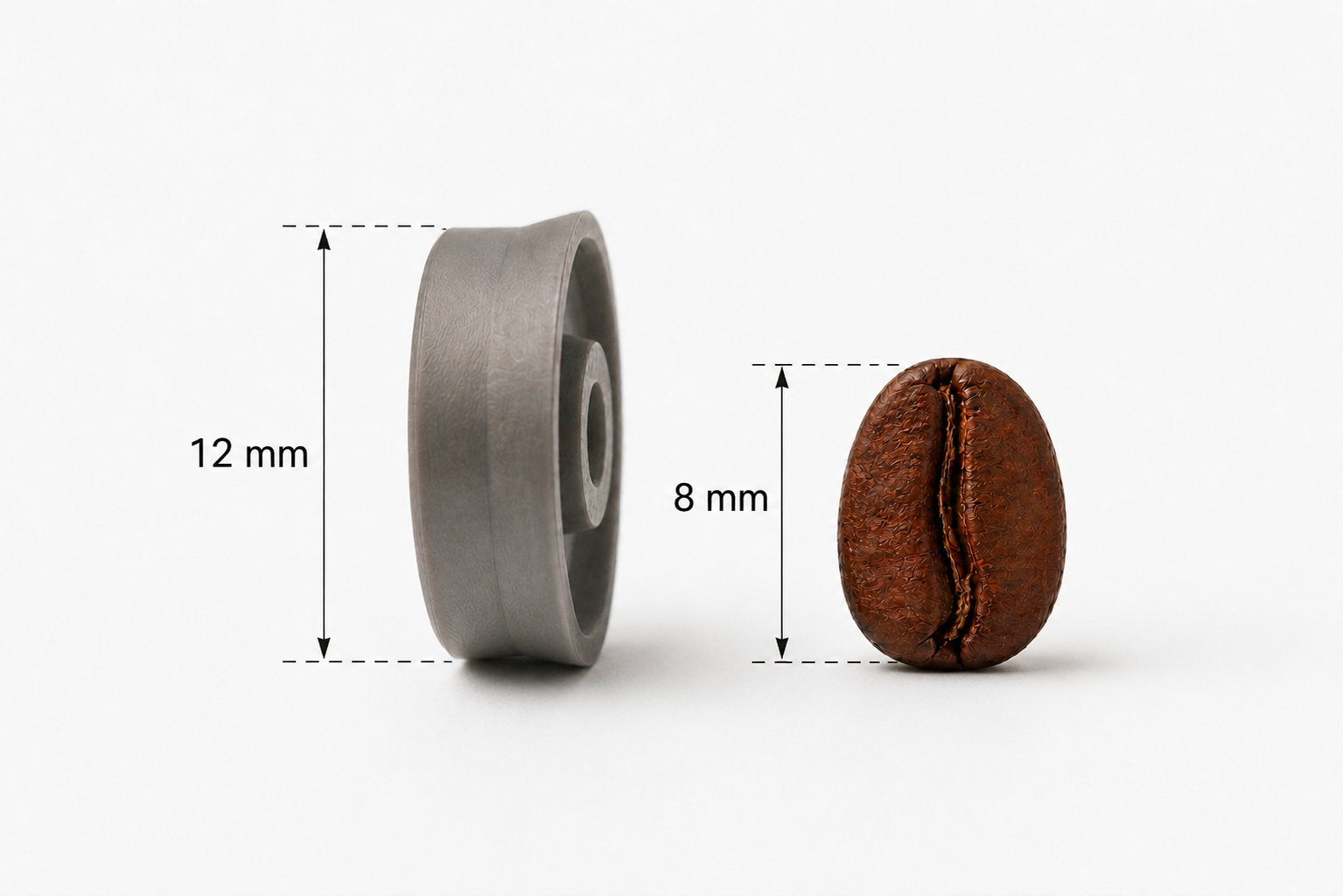

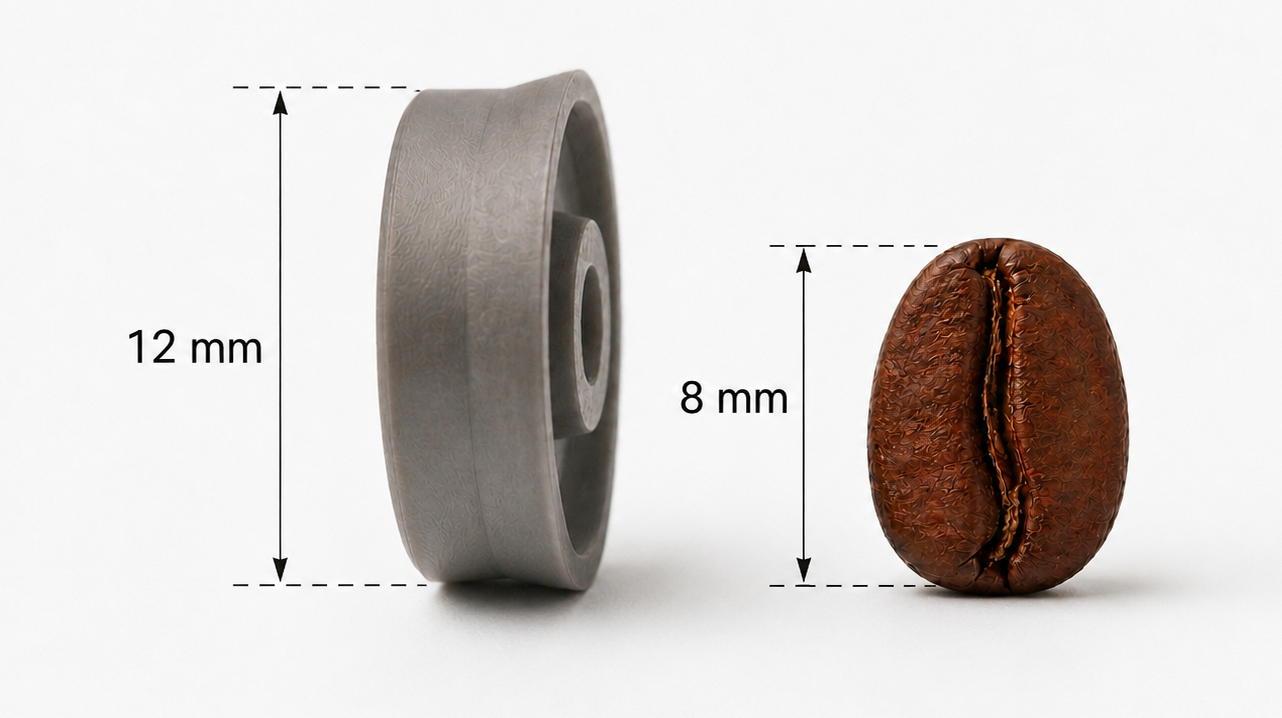

在紧凑型咖啡机中，微型密封元件用于阀门、泵和流体连接器，这些地方空间极其有限。这些组件必须承受反复的压力和温度循环，同时保持良好的密封性能。常见问题往往源于微尺度几何偏差和材料行为不稳定，导致泄漏、压力损失或流体控制不稳定。
解决方案：
通过采用高精度公差的弹性体设计，并在微尺度上严格控制弹性体材料性能，微型密封件在功能性能和可制造性方面均得到了优化。仿真辅助开发确保了工作条件下的几何形状正确无误，而精密转移模压则能一致地再现微型特征。
结果：
- 在循环热载荷和压力下保持稳定密封性能
- 减少泄漏并提高流体控制精度
- 提高微型密封元件的耐久性
- 在长期使用中保持系统性能稳定
这表明，解决小型部件中密封失效的原因对于紧凑型流体系统中实现可靠的微密封至关重要。
结论
微型模压件是现代产品设计的重要基石，使紧凑、高效和高性能系统成为可能。
然而，其成功应用不仅依赖于精密制造，还取决于对材料特性、几何结构和系统集成的深入理解，以及工程团队的早期协作。
Angst+Pfister 凭借综合的专业能力、先进模压技术和以应用为导向的开发，为这一过程提供支持，确保即使是最小的组件也能实现长期可靠的性能。
随着微型化技术持续影响从医疗技术到家用电器等各个行业，高质量微型组件的重要性将不断提升。
常见问题（FAQ）
什么是微型模压件？它们为什么重要？
微型模压件是用于密封和流体控制的小型弹性体组件，对确保泵、阀门和医疗设备等紧凑型系统可靠性至关重要。
设计微型弹性体组件面临哪些挑战？
主要挑战包括严格的公差要求、复杂的材料特性、有限的安装空间，以及确保可靠的系统集成。
为什么采用转移模压技术？
因为它可以实现精确的材料流动和高度一致的成型效果。因此非常适合生产具有高重复精度的微小、复杂几何形状的部件。
工程师们如何提升微型模压件的性能？
因为它可以实现精确的材料流动和高度一致的成型效果。因此非常适合生产具有高重复精度的微小、复杂几何形状的部件。
微型模压件通常应用于哪些领域？
泵、阀门、家电、汽车系统和医疗设备等。
Angst+Pfister 如何支持微型模压件的开发？
通过集成工程能力，包括材料专业知识、仿真、模具制造和大批量生产，确保提供可靠且可扩展的解决方案。
医疗领域有哪些要求？
需要高精度、生物相容性材料以及严格的法规合规，以确保安全性和可靠性。
如何避免微型组件的公差问题
通过仿真设计、精密模具以及设计与制造团队的紧密协作来最大限度地减少此类问题。
关于作者
Fabian Laubacher 是 Angst+Pfister 公司的密封技术工程总监。他在密封技术领域拥有超过 20 年的经验，专长于为高要求工业应用开发和优化先进的密封解决方案，致力于工程卓越与客户定制化创新。
拉尔夫·迈斯特扬（Ralf Meisterjahn）是 Lübke & Vogt GmbH & Co. KG 的销售总监。他在工业零部件领域的销售和业务开发方面拥有丰富经验，凭借专业的技术知识，为客户提供适用于广泛应用场景的定制化解决方案。
