APSOvib® Supporti per applicazioni statiche

Appositamente progettato per applicazioni statiche per isolare dalle vibrazioni e dallo scivolamento

  • Mounts for static applications overview: Machine mount and rubber-metal rail
  • Mounts for static applications overview: Machine mount and rubber-metal rail

Questi supporti sono progettati specificamente per applicazioni statiche. Da un lato essi offrono un efficace isolamento dalle vibrazioni e, dall'altro, impediscono lo scivolamento del macchinario. Se necessario, possono anche essere fissati a terra e alcuni sono disponibili con una vite per il livellamento della macchina.

La gamma di applicazioni va dalle macchine leggere a bassa frequenza e rotanti come ventilatori o compressori alle costruzioni a sospensione e alle macchine pesanti.


Applicazioni

  • HVAC/Ventilatore
  • Gruppi elettrogeni
  • Pompe e compressori
  • Scatole del cambio
  • Motori a combustione
  • Cabine per veicoli
  • Macchinari e presse
  • Cabine elettriche


Supporti macchina

I supporti per macchine con o senza viti sono elementi universalmente applicabili per l'isolamento dalle vibrazioni di macchine e dispositivi. Hanno un'altezza complessiva ridotta e la loro rigidità orizzontale è superiore a quella verticale. La vite di fissaggio dà anche la possibilità di livellare la macchina quando non è posizionata su un pavimento perfettamente piano.

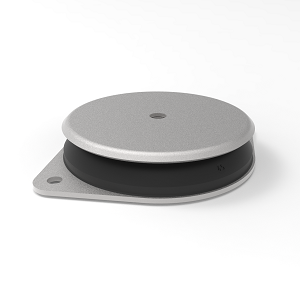

Supporti Share APK

I supporti APK sono progettati per macchine rotanti come ventilatori, compressori e condizionatori d'aria a basso sbilanciamento del volano. Grazie alla loro forma cava, possono essere utilizzati per l'isolamento di piccoli carichi, il che rappresenta un vantaggio significativo rispetto ad altri supporti per macchine.


Supporti per macchine HD High Deflection

I supporti per macchine HD High Deflection < 50 kg sono preferiti per un isolamento ottimale delle vibrazioni per compressori e macchine leggere a bassa frequenza di disturbo. Le superfici di contatto sono completamente sigillate contro i supporti esterni.

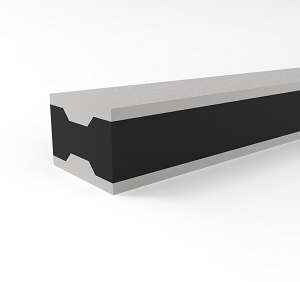

Guide metalliche in gomma

Le guide metalliche in gomma sono scelte per i cuscinetti isolanti ad oscillazione dei sistemi pesanti. Sono disponibili a magazzino in lunghezze originali e possono essere facilmente tagliati nelle dimensioni richieste. Lo spessore della lamiera vulcanizzata permette la filettatura.


Isolamento viti FLEX-LOC

L'isolamento a vite FLEX-LOC offre una soluzione semplice per il montaggio di apparecchi o la giunzione di lamiere, piastre metalliche e lastre di vetro. In questo modo, un singolo elemento permette un facile montaggio dall'esterno come un rivetto e disaccoppia gli elementi l'uno dall'altro, evitando così la trasmissione di vibrazioni in tutta la struttura. Questo elemento è particolarmente utilizzato nella costruzione di macchine e corpi di trattori.

Tabella dei prodotti

Prodotto Immagine Descrizione Dati tecnici         Capacità isolante                 Applicazioni principali                                    Ordine
      Capacità di carico in N Frequenza propria in Hz Deflessione della molla in mm Elevata flessibilità assiale Elevata flessibilità radiale Elevata flessibilità assiale e radiale Media e bassa frequenza Protezione da impatti e urti HVAC/Ventilatore Gruppi elettrogeni Pompe e compressori Scatole del cambio Motori a combustione Cabine per veicoli Macchinari e presse Cabine elettriche

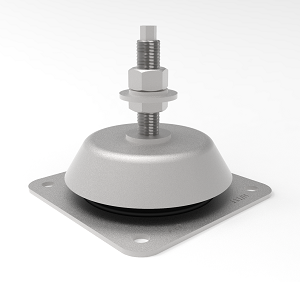

APSOvib® Supporti per macchine con viti Elementi universali applicabili per l'isolamento dalle vibrazioni di macchine e dispositivi; altezza complessiva ridotta; rigidità orizzontale superiore alla rigidità verticale <20600 >8.5 <3.5 x         x   x       x x

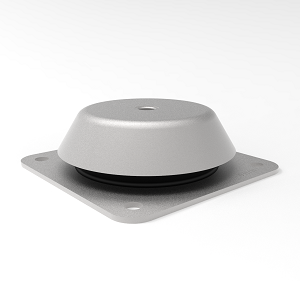

APSOvib®
Supporti per macchinari senza viti
Elementi universali applicabili per l'isolamento dalle vibrazioni di macchine e dispositivi; altezza complessiva ridotta; rigidità orizzontale superiore alla rigidità verticale <20600 >8.5 <3.5 x         x   x       x x
APSOvib® Supporti per cesoie APK Progettato per macchine rotanti come ventila-tori, compressori e condizionatori d'aria con sbilanciamento basso del volano <14300 >7 <5     x x   x   x       x x

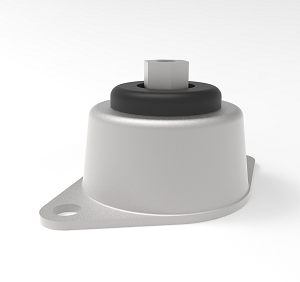

APSOvib® Elementi a campana Questi elementi sono assicurati contro lo strappo e sono installati come elemento di sospensione; la costruzione fornisce anche sicurezza in caso di incendio <490 >7.9 <4 x     x   x           x x
APSOvib® Supporti per macchine HD < 50 kg Isolamento ottimale dalle vibrazioni per compressori e macchine leggere a bassa frequenza; le superfici di contatto sono completamente sigillate contro i fluidi esterni <500 >6.5 <6     x x   x   x       x x

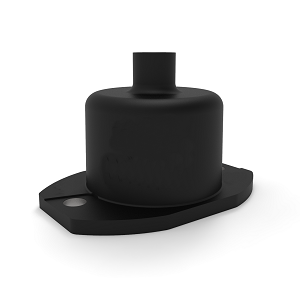

APSOvib® Supporti per macchine HD > 50 kg Isolamento ottimale dalle vibrazioni per compressori e macchine leggere a bassa frequenza; le superfici di contatto sono completamente sigillate contro i fluidi esterni <4000 >6.5 <6     x x   x   x       x x
APSOvib® Guide metalliche in gomma Per cuscinetti isolanti ad oscillazione di sistemi pesanti; possono essere tagliati nelle dimensioni richieste; lo spessore della lamiera vulcanizzata permette la filettatura <450000 >6 <7 x     x     x x x x   x

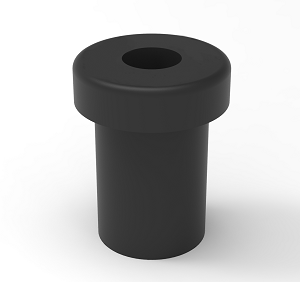

APSOvib® FLEX-LOC Isolamento delle viti La soluzione semplice per il montaggio di apparecchiature o per la giunzione di lamiere, piastre metalliche e pannelli di vetro <275 - -     x     x         x x x
APSOvib® Cuscinetti   Adatto per un cuscinetto elastico di motori e apparecchiature fisse; le piastre di arresto in dotazione possono limitare la corsa della molla degli elementi in direzione di pressione e di trazione per evitare qualsiasi sovraccarico <4120 >5.3 <9.1     x x   x   x       x x

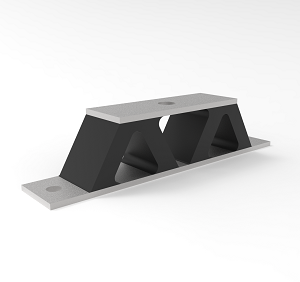

APSOvib® Cuscinetti a U, V e W Per configurazioni elastiche di strumenti sensibili che devono essere protetti dalle vibrazioni <590 >8.5 <3.5     x     x   x       x x

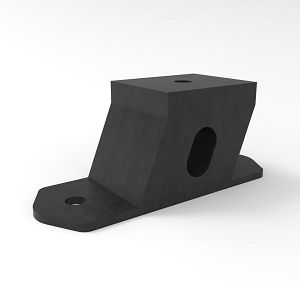

APSOvib® Elementi di sospensione Per allestimenti elastici di strumenti sensibili che devono essere protetti dalle vibrazioni <1120 >6.5 <5.9     x x   x   x       x x

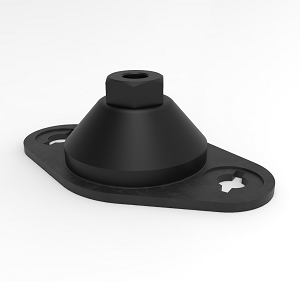

APSOvib® Elemento a forma di cappello Particolarmente adatto per la memorizzazione di piccoli dispositivi; stabile lateralmente; consente la memorizzazione a bassa frequenza <1370 >5 <10 x     x   x   x       x x

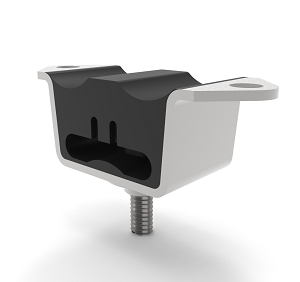

APSOvib® Elementi per soffitti con bullone filettato e con foro filettato Elementi di sospensione classici, adatti per la sospensione elastica di lampade e tubi <280 >8.5 <3.5 x         x   x       x x
APSOvib® Anello elementi SM Antivibranti perfetti per dispositivi leggeri a bassa frequenza - - -     x x   x   x       x x
