ASSIWELL® Węże metalowe

Węże o indywidualnych wymiarach, spełniające nawet najbardziej surowe wymagania

  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12
  • ASSIWELL hoses overview: ASSIWELL 066 1.4404 pipe DN 12

Węże i armatura (złączki) ASSIWELL® — idealne połączenie

W ramach technologii manipulowania płynami APSOfluid® firma Angst+Pfister oferuje bardzo bogatą ofertę produktów ASSIWELL® obejmującą węże karbowane, odpowiednie złączki (armatury), elastyczne przewody karbowane i kompensatory ze stali nierdzewnej do prawie wszystkich zastosowań w różnych gałęziach przemysłu. W zależności od zastosowania, warunków pracy i instalacji oraz właściwości płynów nasi specjaliści oferują rozwiązania dostosowane do indywidualnych potrzeb.


Elastyczne przewody karbowane i ich zalety

Elastyczny przewód składa się z węża karbowanego i złączek przyłączeniowych stanowiących połączenie z systemem klienta. Do węży metalowych należą węże karbowane i składane węże spiralne. Podstawowym materiałem do produkcji węży karbowanych są bezspoinowe lub spawane wzdłużnie, cienkościenne rury, w których pofałdowania są formowane mechanicznie lub hydraulicznie za pomocą specjalnych narzędzi. Kształt karbów, grubość ścianek i odstępy między wierzchołkami karbów są odpowiedzialne za właściwości węża karbowanego, takie jak elastyczność, zachowanie przy zginaniu i odporność na ciśnienie. Aby zwiększyć wytrzymałość na ściskanie, węże karbowane są albo dwuścienne, albo zaprojektowane z pojedynczym lub podwójnym oplotem. Oplot służy do pochłaniania siły wzdłużnej spowodowanej przez ciśnienie wewnętrzne (ciśnienie robocze). Oplot elastycznie dopasowuje się do stanu ruchu (wydłużenia) węża.


Zastosowania

  • Przemysł kolejowy
  • Przemysł samochodowy
  • Elektrownie konwencjonalne/niekonwencjonalne
  • Technika budowlana
  • Przemysł przetwórczy


Nasz asortyment karbowanych węży metalowych ASSIWELL®

Nasze karbowane węże metalowe ASSIWELL® wykonane są ze stali nierdzewnych takich jak 1.4404, 1.4541 i 1.4571. Oplot wykonany jest z 1.4301 lub z tego samego materiału co sam wąż karbowany. Węże karbowane mogą być stosowane w zakresie temperatur od -270°C do + 600°C. Ciśnienie robocze zależy od średnicy nominalnej i geometrii (kształt karbu, liczba oplotów i grubość ścianek) i wynosi od 0,1 do 210 barów. Szczegółowe informacje techniczne znajdują się w naszej karcie katalogowej węży metalowych ASSIWELL®.


Dopasowane i wysokiej jakości standardowe złącza (armatury)

Posiadamy wysokiej jakości standardowe złącza do węży karbowanych, takie jak: złączki do montażu pierścieni tnących wg DIN EN ISO 8434-1, złączki z gwintem zewnętrznym wg DIN EN 10226, złączki uszczelki płaskiej z gwintem wewnętrznym wg DIN EN 10226, złączki 24° z gwintem wewnętrznym, gwintem zewnętrznym, kołnierzem z króćcem do spawania i kołnierzem luźnym wg DIN EN 1092-1. W ramach kompletnych rozwiązań systemowych oferta produktów ASSIWELL® obejmuje również specjalne złączki, kompensatory, rury i złączki wykonane według specyfikacji klienta.


Nasze doświadczenie zapewnia Ci wartość dodaną

Bazując na wieloletnim doświadczeniu w takich branżach jak elektrotechnika i budowa maszyn, przemysł stalowy, technika pomiarowa i kontrolna, technika budowlana, energetyka, przemysł kolejowy i samochodowy, firma Angst+Pfister już w fazie konstrukcji dostarcza swoim klientom kompetentne, elastyczne i szybkie rozwiązania oraz optymalizuje przewody pod kątem indywidualnych sytuacji montażowych. Po prostu skontaktuj się z nami, abyśmy mogli poznać Twoje indywidualne potrzeby!


Kompleksowa certyfikacja

Elastyczne przewody ASSIWELL® mogą być produkowane w zgodności z następującymi certyfikatami:
• 97/23/WE Dyrektywa w sprawie urządzeń ciśnieniowych (PED), kategoria I i II, moduł A1 Szwajcarski TS
• DIN EN 15085-2 Kolejnictwo – spawanie pojazdów szynowych i ich części składowych, poziom certyfikacji CL1 Szwajcarski TS
• DIN 3384 Przewody ze stali nierdzewnej, przewody gazowe, zgodnie z DVGW i SVGW
• TPW / W 119-1 Projektowanie i testowanie połączeń węży karbowanych do instalacji wodnych do PN10 i temperatur do +95°C według SVGW
• TPW 119 Projektowanie i testowanie połączeń elastycznych dla instalacji wodnych zgodnie z SVGW

Tabela produktów

Produkt Obraz Opis Dane techniczne Szczególne cechy charakterystyczne Kluczowe zastosowania Zamówienie
      Zakres DN Materiał węża Materiał oplotu Zakres temperatur pracy Zakres ciśnienia roboczego Certyfikaty Współczynnik bezpieczeństwa ciśnienia Przemysł kolejowy Przemysł samochodowy Elektrownie konwencjonalne/niekonwencjonalne Technika budowlana Przemysł przetwórczy Inne branże
ASSIWELL® 066 Seria przemysłowa Składa się fałdowanej cienkościennej rury metalowej, rury zgrzewanej wzdłużnie doczołowo oraz oplotu z drutu ze stali nierdzewnej; jakość przemysłowa przystosowana do obciążeń ciśnieniowych i próżniowych, produkt przeznaczony zarówno do zastosowań statycznych, jak i do częstych ruchów. DN06 - DN100 1.4404 1.4301 -270 do +600 1 - 125 EN 10204-3.1 SF4 x x x x x x
ASSIWELL® 088 Seria preferowana Elastyczny wąż fałdowany ze stali nierdzewnej, składający się z fałdowanej rury ciękościennej wykonanej z rury spawanej wzdłużnie doczołowo oraz oplotu z drutu ze stali nierdzewnej. DN08 - DN150 1.4541, 1.4571 1.4301 -196 do +550 1 - 155 EN 10204-3.1 SF3 x x x x x x

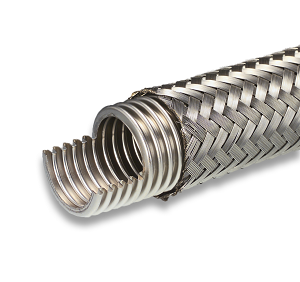

Seria ASSIWELL® 100 Seria wysoce wydajna Wysoce elastyczny wąż fałdowany ze stali nierdzewnej, składający się z fałdowanej rury cienkościennej wykonanej z rury spawanej wzdłużnie doczołowo i oplotu z drutu ze stali nierdzewnej;
zaprojektowany pod kątem obciążeń ciśnieniowych i wysokopróżniowych, nadaje się zarówno do zastosowań statycznych, jak i do częstych ruchów.
DN06 - DN150 1.4404 1.4301 -200 do +550 16 - 150 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 100 W2 Seria o wysokiej wydajności Dynamiczny, przystosowany do najwyższych ciśnień produkt składający się z fałdowanej rury cienkościennej i 1 lub 2 oplotów. DN06 - DN100 1.4404 1.4301 -196 do +550 40 - 125 EN 10204-3.1 SF4 x x x   x x
ASSIWELL® 133 Seria przystosowana do wysokich obciążeń Wysoce dynamiczny, przystosowany do wysokich ciśnień i temperatur, składający się z fałdowanej rury grubościennej wykonanej z podłużnie spawanej doczołowo rury i oplotu z drutu ze stali nierdzewnej. DN12- DN300 1.4541 1.4301 lub 1.4571 -196 do +550 28 - 100 EN 10204-3.1 SF4 x x x
