APSOvib® Mocowania do aplikacji mobilnych

Asortyment produktów do bezpiecznego mocowania urządzeń do aplikacji mobilnych

  • Mounts for mobile applications overview: HD conical bearing and H-Mount
  • Mounts for mobile applications overview: HD conical bearing and H-Mount

Ten asortyment produktów jest przeznaczony do stosowania wszędzie tam, gdzie urządzenia takie jak silniki, kabiny, generatory lub sprężarki muszą być bezpiecznie montowane w ciągnikach, maszynach budowlanych, samochodach ciężarowych, autobusach lub innych poruszających się pojazdach oraz skutecznie chronić je przed drganiami i hałasem. Najważniejsze jest tutaj, aby urządzenie nie oderwało się nawet w razie wypadku. W takiej sytuacji uchwyty Angst+Pfister do zastosowań mobilnych gwarantują odporność na zerwanie przy przyspieszeniu 5G i większym ze względu na ich specyficzną konstrukcję opartą o współparcę metalowych elementów zabezpieczających.

Ponadto zapewniają one idealną ochronę przed wszelkimi możliwymi drganiami w zastosowaniach mobilnych, wynikających nie tylko z pracy samego urządzenia, ale również z ruchu pojazdu lub właściwości otoczenia, np. nierówności ulicy czy dziur w drodze.


Zastosowania

  • HVAC/wentylatory
  • Generatory
  • Pompy i sprężarki
  • Przekładnie
  • Silniki spalinowe
  • Kabiny samochodowe
  • Maszyny i prasy
  • Obudowy elektryczne


Uchwyty stożkowe

Uchwyty stożkowe to jedno z najlepszych rozwiązań do zawieszenia kabiny i silnika. Są one dostępne w dwóch różnych wykonaniach: standardowym i o podwyższonej trwałości i dużym ugięciu, co gwarantuje lepszą izolację. Ich sztywność jest progresywna, gdy górna część elastomeru styka się z metalową podkładką, co daje korzyść w postaci doskonałej zdolności izolacyjnej i pochłaniania wstrząsów spowodowanych ruchami pojazdu. W zależności od zastosowania mogą one również mieć różną sztywność wzdłużną i poprzeczną. Ich stożkowy kształt zapewnia wyjątkową żywotność, co pozwala sprostać nawet najsurowszym wymaganiom.



Mocowania typu H APSOvib®

Gdy podzespoły, takie jak sprężarki lub generatory, chłodnice lub klimatyzatory, muszą być zainstalowane w pojeździe mobilnym, uchwyty H stanowią doskonałe rozwiązanie. Dzięki prostej i łatwej w montażu konstrukcji są one dostępne z magazynu i posiadają różną sztywność, aby jak najlepiej dopasować je do każdego konkretnego zastosowania. W ten sposób można łatwo skompensować nierównomierne rozłożenie obciążenia pomiędzy różnymi punktami podparcia.



Uchwyty typu Marine-Mounts

Uchwyty Marine-Mounts przeznaczone są głównie do zawieszania wszelkiego rodzaju silników zarówno w sektorze morskim, jak i w maszynach budowlanych lub silnikach stacjonarnych, takich jak generatory. Ze względu na ich kształt, sztywność poprzeczna i wzdłużna jest inna, co pozwala dobrze reagować na różne obciążenia, takie jak wstrząsy wzdłużne generowane przez koparkę. Część metalową całkowicie pokrywa elastomer, chroniąc ją przed promieniami UV i ewentualnymi rozlanymi olejami i smarami.



Wysokowydajne mocowania generatorów

Wysokowydajne mocowania generatorów zostały zaprojektowane specjalnie pod kątem dużych generatorów i silników wysokoprężnych, gwarantując optymalną izolację przeciwdrganiową. Wbudowany kołpak ochronny zabezpiecza element przed wpływem wody lub oleju. Dzięki wysoce skutecznej izolacji nawet drgania o niskiej częstotliwości nie są przenoszone na konstrukcję. Dwa różne rozmiary o dużej nośności, każdy typ jest dostępny w 4 różnych wariantach sztywności. Dzięki wysokiemu ugięciu można uzyskać dostosowanie do częstotliwości do 4 Hz.

Tabela produktów

Produkt Obraz Opis Dane techniczne         Zdolność izolacji drgań                 Kluczowe zastosowania                                    Zamówienie
      Obciążenie maksymalne w  N Częstotliwość naturalna w Hz Ugięcie w mm Wysoka elastyczność osiowa Wysoka elastyczność promieniowa Wysoka elastyczność osiowa i promieniowa Średnia i niska częstotliwość Ochrona przed uderzeniami i wstrząsami HVAC/wentylatory Generatory Pompy i sprężarki Przekładnie Silniki spalinowe Kabiny samochodowe Maszyny i prasy Obudowy elektryczne

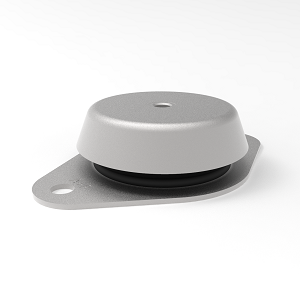

APSOvib® Mocowania maszynowe z zabezpieczeniem przed zerwaniem Uniwersalne elementy do izolacji drgań maszyn i urządzeń; niewielka wysokość całkowita; sztywność pozioma większa od pionowej. <2450 >9 <3.5 x     x x x x x x     x x

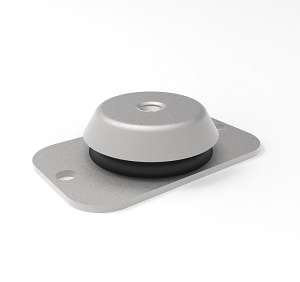

APSOvib® Mocowania maszynowe ze wzmocnionym korpusem i zabezpieczeniem przed zerwaniem Zaprojektowane specjalnie pod kątem urządzeń przenośnych, gdzie mogą występować duże przyspieszenia i dostępna jest tylko niewielka przestrzeń montażowa. <2500 >9.2 <3 x       x x x x x       x

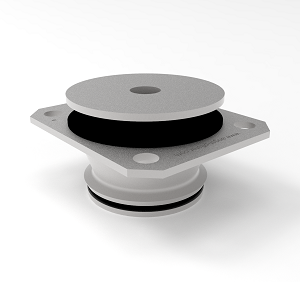

APSOvib® Gumowo-metalowe łożyska stożkowe Zaprojektowane specjalnie pod kątem urządzeń przenośnych, gdzie mogą występować duże przyspieszenia i dostępna jest tylko niewielka przestrzeń montażowa. <30000 >6 <7     x x x x x x x x x

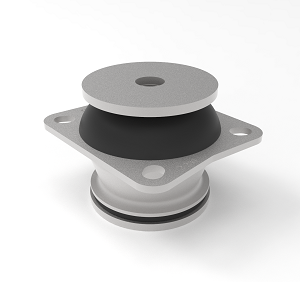

APSOvib® Gumowo-metalowe łożyska stożkowe HD (o wysokich odkształceniach) Zaprojektowane specjalnie pod kątem urządzeń przenośnych, gdzie mogą występować duże przyspieszenia i dostępna jest tylko niewielka przestrzeń montażowa. <5000 >6.2 <6.5     x x x   x x x x x

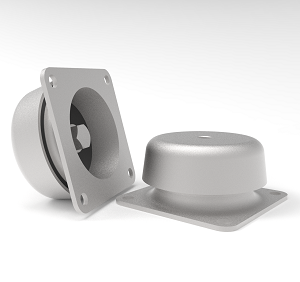

APSOvib® Uchwyty typu CUPMOUNT Mogą działać pod obciążeniem ściskającym i ścinającym; szczególnie sprawdzają się jako uchwyty w pojazdach; mocowaniach ściennych i sufitowych. <6480 >11.8 <1.8     x     x   x         x

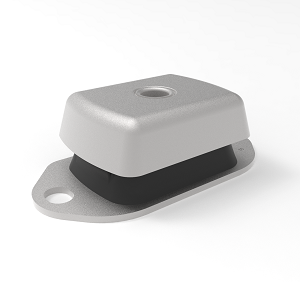

AAPSOvib® Uchwyty typu Marine Moun Przeznaczone dla przemysłu stoczniowego, generatorów i silników wysokoprężnych. <9400 >6.5 <6     x x x     x x x

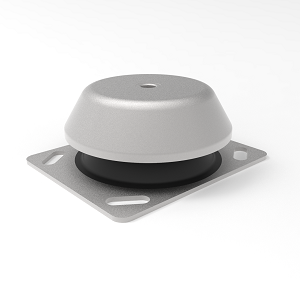

APSOvib® Wysokowydajne mocowania generatorów Zaprojektowane specjalnie pod kątem dużych generatorów i silników wysokoprężnych w celu zapewnienia optymalnej ochrony przed wibracjami; zewnętrzna kopuła chroni element przed rozpryskami wody lub oleju. <42000 >4 <16 x   x x x x x x
APSOvib® Uchwyty typu H  Bezpieczna podpora antywibracyjna; gwarancja odpowiedniej izolacji dźwięków strukturalnych; produkt zaprojektowany pod kątem kabin. <10000 >13 <1.5     x     x         x x x

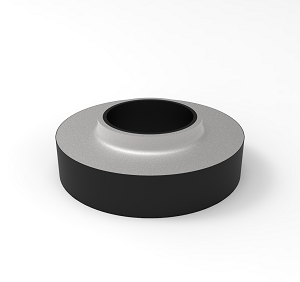

APSOvib® Pierścienie izolacyjne Nadają się do łożysk elastycznych narażonych na działanie sił trakcyjnych; wstępnie naprężane parami względem siebie. <3720 >11.5 <1.9 x         x         x x x
