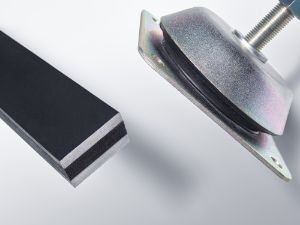

APSOvib® Mocowania do aplikacji statycznych
Zaprojektowane specjalnie pod kątem zastosowań statycznych do izolacji przeciwdrganiowej i izolacji antypoślizgowej
Te mocowania są zaprojektowane specjalnie pod kątem zastosowań statycznych. Z jednej strony zapewniają skuteczną izolację przed drganiami, a z drugiej zapobiegają niepożądanym przemieszczeniom maszyny. W razie potrzeby można je również przymocować do podłoża, a niektóre z nich są dostępne w wersji ze śrubą do poziomowania urządzeń.
Zakres zastosowań obejmuje wszystkie urządzenia od lekkich maszyn o niskiej częstotliwości drgań i maszyn pracujących w ruchu obrotowym, takich jak wentylatory lub sprężarki, po zawieszenia i maszyny ciężkie.
Zastosowania
- HVAC/wentylatory
- Generatory
- Pompy i sprężarki
- Przekładnie
- Silniki spalinowe
- Kabiny samochodowe
- Maszyny i prasy
- Obudowy elektryczne

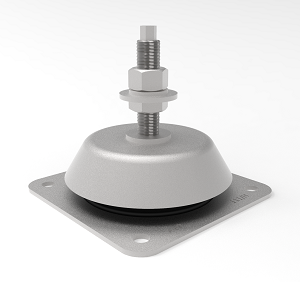

Mocowania maszyn
Mocowania maszyn ze śrubami lub bez nich są uniwersalnymi elementami do izolacji przeciwdrganiowej maszyn i urządzeń. Mają niewielką wysokość całkowitą, a ich sztywność pozioma jest większa niż sztywność pionowa. Śruba mocująca daje również możliwość poziomowania maszyny w przypadku, gdy nie jest ona umieszczona na idealnie płaskim podłożu.

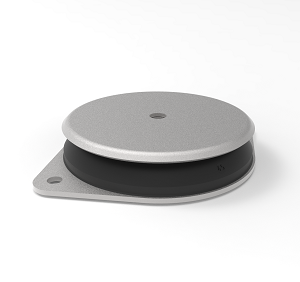

Amortyzator poprzeczny APK
Amortyzatory poprzeczne APK są przeznaczone dla maszyn pracujących w ruchu obrotowym, takich jak wentylatory, sprężarki i klimatyzatory z niewyważonymi kołami zamachowymi. Ze względu na ich przekrój mogą być stosowane do izolacji małych obciążeń, co stanowi istotną zaletę w porównaniu z innymi mocowaniami maszyn.

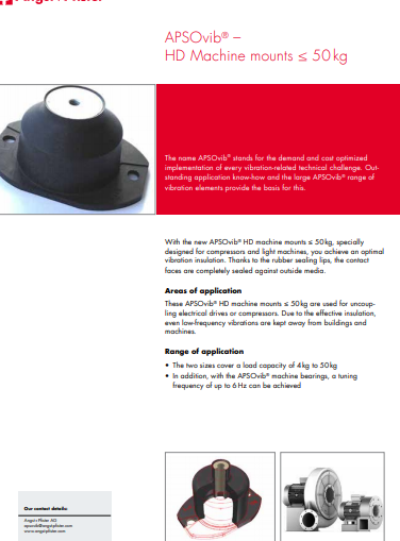

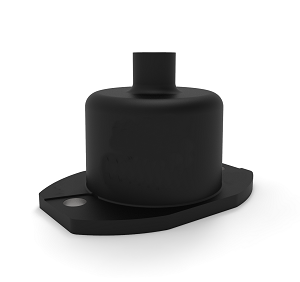

Mocowania maszynowe HD (o wysokim odkształceniu)
Mocowania maszynowe HD (o wysokim odkształceniu) < 50 kg świetnie nadają się do optymalnej izolacji przeciwdrganiowej sprężarek i lekkich maszyn o niskiej częstotliwości drgań. Powierzchnie kontaktowe są całkowicie odizolowane od mediów zewnętrznych.

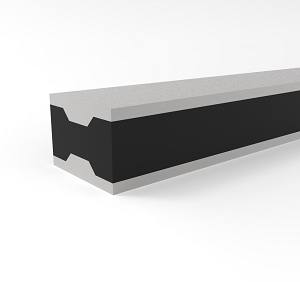

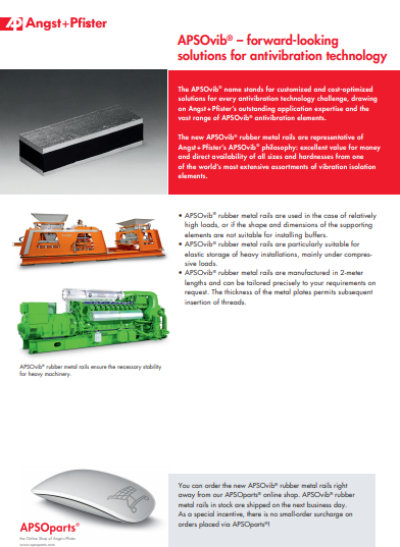

Szyny gumowo-metalowe
Szyny gumowo-metalowe są wykorzystywane jako uchwyty mocujące, izolujące drgania w ciężkich systemach. Są dostępne w magazynie w wersji o określonej długości i można je łatwo przyciąć do wymaganych wymiarów. Grubość wulkanizowanej z gumą stalowej blachy pozwala na jej gwintowanie.

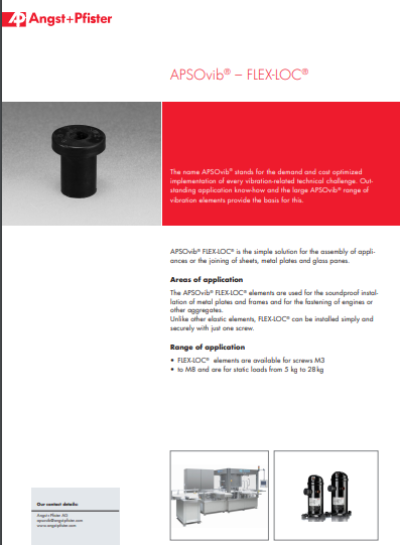

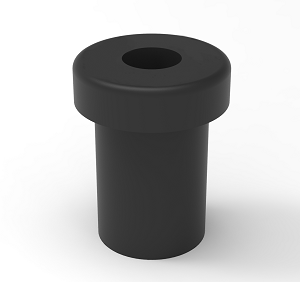

Izolacja śrubowa FLEX-LOC
Izolacja śrubowa FLEX-LOC zapewnia proste rozwiązanie do montażu urządzeń lub łączenia blach, płyt metalowych i tafli szkła. W ten sposób pojedynczy element pozwala na łatwy montaż od zewnątrz, np. poprzez nit, a przez to takie odseparowanie elementów od siebie, że unika się przenoszenia drgań na całą konstrukcję. Element ten jest stosowany w szczególności do budowy maszyn i korpusów ciągników.
Tabela produktów
Produkt | Obraz | Opis | Dane techniczne | Zdolność izolacji drgań | Kluczowe zastosowania |
Zamówienie | |||||||||||||
Obciążenie maksymalne w N | Częstotliwość naturalna w Hz | Ugięcie sprężyny w mm | Wysoka elastyczność osiowa | Wysoka elastyczność promieniowa | Wysoka elastyczność osiowa i promieniowa | Średnia i niska częstotliwość | Ochrona przed uderzeniami i wstrząsami | HVAC/wentylator | Generatory | Pompy i sprężarki | Przekładnie | Silniki spalinowe | Kabiny pojazdów | Maszyny i prasy | Obudowy elektryczne | ||||
APSOvib® Mocowania maszyn ze śrubą montażową | ![]() |
Uniwersalne elementy do izolacji przeciwdrganiowej maszyn i urządzeń; niewielka wysokość całkowita; sztywność pozioma większa od pionowej. | <20600 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

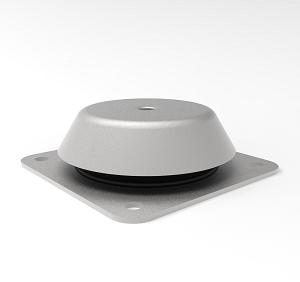

APSOvib® Mocowanie maszyny bez śruby montażowej | ![]() |
Uniwersalne elementy do izolacji przeciwdrganiowej maszyn i urządzeń; niewielka wysokość całkowita; sztywność pozioma większa od pionowej. | <20600 | >8.5 | <3.5 | x | x | x | x | x | |||||||||
APSOvib® Mocowania poprzeczne APK | ![]() |
Przeznaczone do maszyn rotacyjnych, takich jak wentylatory, sprężarki i klimatyzatory z niewyważonym kołem zamachowym. | <14300 | >7 | <5 | x | x | x | x | x | x | ||||||||
APSOvib® Elementy podwieszane | ![]() |
Elementy te są zabezpieczone przed zerwaniem i montowane jako element podwieszany; konstrukcja zapewnia również bezpieczeństwo w przypadku pożaru. | <490 | >7.9 | <4 | x | x | x | x | x | |||||||||
APSOvib® Mocowanie maszyn HD < 50 kg | ![]() |
Optymalna izolacja przeciwdrganiowa do sprężarek i maszyn lekkich o niskiej częstotliwości; powierzchnie styku są całkowicie uszczelnione przed czynnikami zewnętrznymi. | <500 | >6.5 | <6 | x | x | x | x | x | x | ||||||||

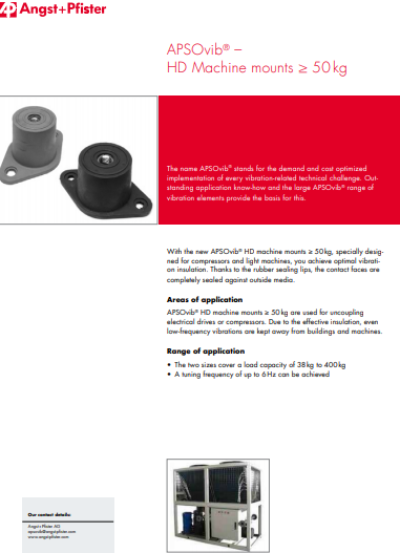

APSOvib® Mocowania maszyn HD > 50 kg | ![]() |
Optymalna izolacja przeciwdrganiowa do sprężarek i maszyn lekkich o niskiej częstotliwości; powierzchnie styku są całkowicie uszczelnione przed czynnikami zewnętrznymi. | <4000 | >6.5 | <6 | x | x | x | x | x | x | ||||||||
APSOvib® Szyny gumowo-metalowe | ![]() |
Stosowane do izloacji drgań w ciężkich układach; możliwość przycięcia do wymaganych wymiarów; grubość metalowej blachy pozwala na gwintowanie. | <450000 | >6 | <7 | x | x | x | x | x | x | x | |||||||
APSOvib® Izolacja śrubowa FLEX-LOC | ![]() |
Proste rozwiązanie do montażu urządzeń lub łączenia arkuszy, płyt metalowych i tafli szkła. | <275 | - | - | x | x | x | x | x | |||||||||
APSOvib® Łożyska gumowo-metalowe | Nadaje się do elastycznych mocowań silników i urządzeń stacjonarnych; dostarczone płyty oporowe mogą ograniczać skok elementów w kierunku nacisku i rozciągania, zapobiegając przeciążeniu. | <4120 | >5.3 | <9.1 | x | x | x | x | x | x | |||||||||
APSOvib® Łożyska gumowo-metalowe typ U, V i W | ![]() |
Do mnotażu czułych przyrządów, które muszą być chronione przed drganiami. | <590 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

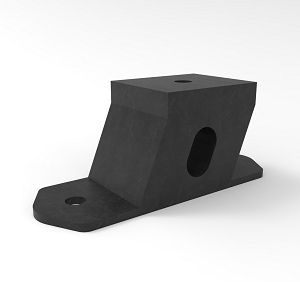

APSOvib® Elementy zawieszenia | ![]() |
Do mnotażu czułych przyrządów, które muszą być chronione przed drganiami. | <1120 | >6.5 | <5.9 | x | x | x | x | x | x | ||||||||

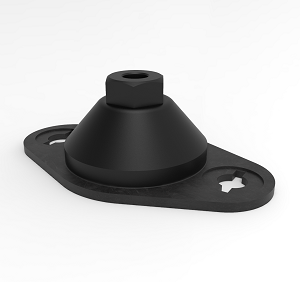

APSOvib® Element w kształcie kapelusza | ![]() |
Szczególnie nadaje się do izolowania małych urządzeń; stabilny poprzecznie; umożliwia izlowoanie drgań o niskiej częstotliwości. | <1370 | >5 | <10 | x | x | x | x | x | x | ||||||||

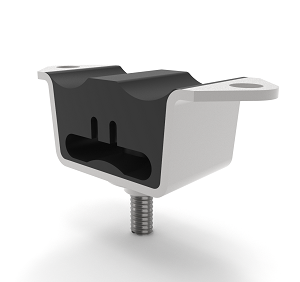

APSOvib® Elementy sufitowe z wkrętem gwintowanym i otworem gwintowanym | ![]() |
Klasyczne elementy wiszące, odpowiednie do podwieszenia lamp i rur. | <280 | >8.5 | <3.5 | x | x | x | x | x | |||||||||

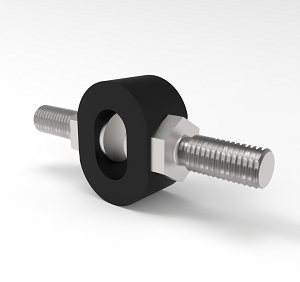

APSOvib® Elementy pierścieniowe SM | ![]() |
Optymalna izolacja wibracyjna przeznaczona do urządzeń lekkich o niskiej częstotliwości. | - | - | - | x | x | x | x | x | x |
