APSOdrive® Sprzęgła
Niezawodne sprzęgła do każdego zastosowania
Firma Angst+Pfster to doskonały partner w zakresie wszelkiego rodzaju napędów. Poza pasami zębatymi, pasami klinowymi i związanym z nim portfolio kół pasowych możemy dostarczyć najwyższej jakości sprzęgła, które sprawdzą się w przypadku każdego zastosowania w przemyśle, gwarantując pełną niezawodność. Dzięki naszemu bogatemu doświadczeniu w zakresie techniki napędowej możemy pomóc dobrać odpowiednie sprzęgło, zgodnie z poniższymi wymaganiami:
• Kompensacja niewspółosiowości wału
• Kompensacja przemieszczenia wału przy małych siłach własnych.
• Regulacja charakterystycznej kątowej częstotliwości drgań i tłumienia
• przerwanie lub ograniczenie momentu obrotowego
• izolacja akustyczna i elektryczna
Złącza (sprzęgła) elastyczne
Sprzęgła elastyczne są zwykle używane do przenoszenia momentu obrotowego z jednego wału na drugi, gdy dwa wały są lekko przesunięte względem siebie. Ponadto sprzęgło elastyczne może chronić napędowy i napędzany element wału przed szkodliwym wpływem warunków środowiska, takich jak niewłaściwe ustawienie wałów, drgania, obciążenia wstrząsowe i rozszerzalność cieplna. Ten typ sprzęgła jest odpowiedni zwłaszcza do napędów o równomiernych i średnich obciążeniach dynamicznych. Przykładowe zastosowania to napędy pomp, napędy wentylatorów lub podwozia dźwigów.
Wysoce elastyczne sprzęgła
Ze względu na niską sztywność skrętną i dobrą zdolność tłumienia drgań wysoce elastyczne sprzęgła nadają się do łączenia niejednorodnie pracujących maszyn o dużej niewspółosiowości wałów. Dodatkową zaletę stanowi zdolność do redukcji hałasu, izolacja elektryczna, a także kompensacja okresowego wzbudzenia i rozszerzalności cieplnej. Przykładowe zastosowania to stoły rolkowe, pompy lub napędy kompresorów.
Złącza (sprzęgła) bezluzowe
Dzięki wysokiej sztywności skrętnej i zdolności do przenoszenia momentu obrotowego z zachowaniem kąta nasze kompaktowe sprzęgła bezluzowe są w stanie osiągnąć najwyższą dokładność pozycjonowania. Po łatwym montażu są one prawie całkowicie bezobsługowe i nie ulegają zużyciu, dzięki czemu mogą zapewnić trwałość zastosowań w zakresie napędu. Nadają się one szczególnie do napędów pozycjonujących, silników skokowych i jednostek liniowych w szerokim zakresie zastosowań
Tabela produktów
Produkt | Obraz | Opis | Zakres momentu obrotowego (w Nm) | Niewspółosiowość | Cechy charakterystyczne | Zamówienie | |||||||||
Absorpcja obciążenia uderzeniowego | Tłumienie drgań | Kompensacja rozszerzalności cieplnej | Kompensacja okresowych wzbudzeń | Dokładność położenia | Stopień utrzymania | Redukcja hałasu | Izolacja elektryczna | ||||||||
Złącze elastyczne APSOdrive® | ![]() |
Sprzęgła elastyczne | 7.5 - 2400 | M | M | M | M | M | M | M | M | M | x | x | |
Sprzęgło bezluzowe APSOdrive® | ![]() |
Sprzęgła bezluzowe | 3 - 200 | S | M | M | M | M | L | x | x | ||||

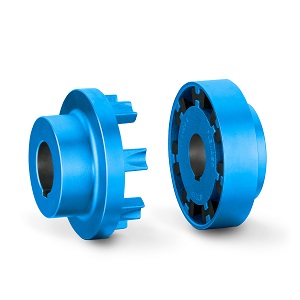

N-EUPEX | ![]() |
Sprzęgła elastyczne | 19 - 62'000 | M | M | M | M | M | M | M | M | M | x | x | |

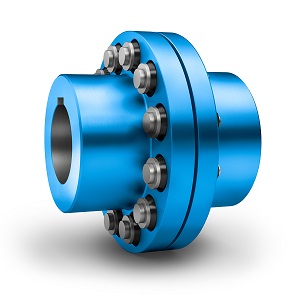

RUPEX | ![]() |
Sprzęgła elastyczne | 200 - 1'300'000 | M | M | M | M | M | M | M | M | M | x | x | |

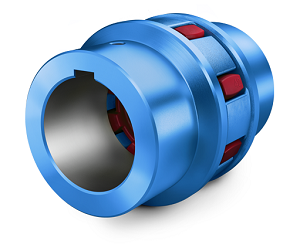

N-BIPEX | ![]() |
Sprzęgła elastyczne | 12 - 4'650 | M | M | M | M | M | M | M | M | M | x | x | |
HRC | ![]() |
Sprzęgła elastyczne | 31 - 3'150 | M | M | M | M | M | M | M | M | M | x | x | |

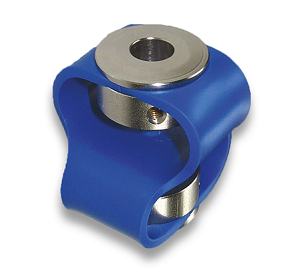

Double Loop | ![]() |
Przęgła wysoce elastyczne | 0.5 - 5 | L | L | L | L | L | L | L | S | L | x | x | |

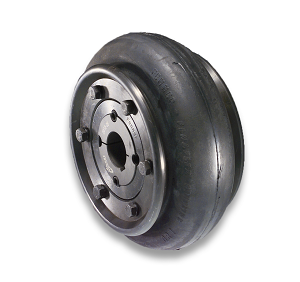

FENAFLEX | ![]() |
Przęgła wysoce elastyczne | 24 - 14'675 | L | L | L | L | L | L | L | S | L | x | x | |

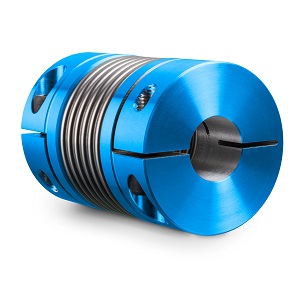

SIPEX | ![]() |
Sprzęgła bezluzowe | 0.1 - 5'000 | S | S | S | L | ||||||||

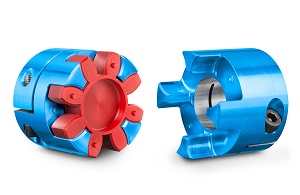

BIPEX-S | ![]() |
Sprzęgła bezluzowe | 0.3 - 655 | S | M | M | M | M | L | x | x |
M = Moderate (umiarkowany)
L = Large (duży)
S = Small (mały)
