Uszczelnienia wałów obrotowych APSOseal®

Uszczelnienia promieniowe i osiowe wałów do zastosowań w ruchu obrotowym

  • Rotary shaft seals overview: Cassette seal and black WDR type A seal
  • Rotary shaft seals overview: Cassette seal and black WDR type A seal

Idealne dopasowanie pomiędzy elementami obrotowymi i stacjonarnymi

Uszczelnienia promieniowe i osiowe wałów to uszczelki wykonane z elastomeru i/lub tworzywa sztucznego, z wkładkami metalowymi lub bez nich i ze sprężynami energetycznymi, przeznaczone do stosowania na wałach o względnym ruchu obrotowym. Stosuje się je przede wszystkim w układach napędowych, osiach, maszynach rolniczych i budowlanych, sprężarkach i pompach, mieszalnikach, robotach, motoreduktorach i innych urządzeniach z zastosowaniem ruchu obrotowego.

Uszczelnienia obrotowe wykorzystuje się do zapobiegania przeciekom i wymianie mediów (plastycznych, ciekłych i gazowych), ograniczania ciśnienia i ochrony przed zanieczyszczeniem pyłem, nadmierną wilgocią oraz brudem pomiędzy dwoma komorami, które są poddawane względnemu ruchowi obrotowemu lub oscylacyjnemu. Podstawowa funkcja uszczelnienia jest tylko jednym z wymogów, które musi spełniać skuteczne i niezawodne promieniowe uszczelnienie wału — niezbędne są bowiem także inne cechy.


Skuteczne zastosowanie i wiedza na temat materiałów

Niezależnie od tego, czy potrzebujemy uszczelki gumowej, czy uszczelki z tworzywa sztucznego, wybór odpowiednich materiałów może zapewnić właściwą obojętność chemiczną w kontakcie z mediami, właściwe parametry fizyczne w stosunku do temperatury roboczej i ciśnienia roboczego oraz niezbędne właściwości trybologiczne pozwalające stawiać czoła dużej prędkości stycznej i silnemu tarciu. Od NBR po FKM, HNBR, CR, ACM, AEM, PTFE-politetrafluoroetylen i poliuretan — firma Angst+Pfister oferuje szeroką gamę mieszanek elastomerowych do pracy z wykorzystaniem smaru lub na sucho. W zależności od środowiska zastosowania do metalowych wkładów i sprężyn można zastosować różne typy stali.

Oczywistym jest, że najlepsze rozwiązanie dla danego zastosowania w zakresie uszczelnienia można osiągnąć, korzystając z naszej specjalistycznej wiedzy na temat materiałów, w szczególności poprzez optymalizację mieszanek elastomerowych, sztucznych tworzyw konstrukcyjnych i metali. W połączeniu z naszą inżynierską wiedzą umożliwiającą tworzenie najbardziej skutecznych konstrukcji uszczelnień obrotowych jest to recepta na sukces!


Stawianie czoła problemom

Ciśnienie robocze, prędkość styczna, ograniczenia wymiarowe, temperatura robocza, skład chemiczny uszczelnianych mediów, wydajność przy niskim oporowym momencie obrotowym i długa trwałość — te wszystkie warunki musi spełnić skuteczne rozwiązanie. Dzięki ponad 100-letniej działalności w różnych branżach OEM firma Angst+Pfister zyskała odpowiednią wiedzę, która pozwala służyć wsparciem w zakresie doboru najlepszych rozwiązań.

Oferujemy szeroką gamę standardowych, znormalizowanych rozwiązań w zakresie uszczelnień, przedstawionych w poniższej tabeli, jak również możliwość współprojektowania produktów dostosowanych do indywidualnych potrzeb klienta, co pozwala spełniać nawet najbardziej wygórowane wymagania w trudnych środowiskach. Nasi inżynierowie i specjaliści ds. zastosowań produktów dokładają wszelkich starań, aby dostarczać wiodące technologie oraz cenne rozwiązania do wszelkich zastosowań w zakresie uszczelnienia wału obrotowego. Skontaktuj się z nami już teraz!



Zastosowania

  • Motoreduktory i przekładnie
  • Pompy zębate i silniki
  • Sprężarki i pompy
  • Układ napędowy i osie
  • Wrzeciona
  • Roboty
  • Agitators and mixers


Tabela produktów

Product Obraz Opis Dane techniczne Peculiar features Key applications  Zamówienie
        Materiał Twardość Kolor

Temperatura (°C)

Prędkość obwodowa Ciśnienie znamionowe Ochrona przed pyłem Niskie tarcie Duża prędkość i odporność na wysokie temperatury Motoreduktory i przekładnie Pompy zębate i silniki Sprężarki i pompy Układ napędowy i osie Wrzeciona Roboty Mieszadła i miksery

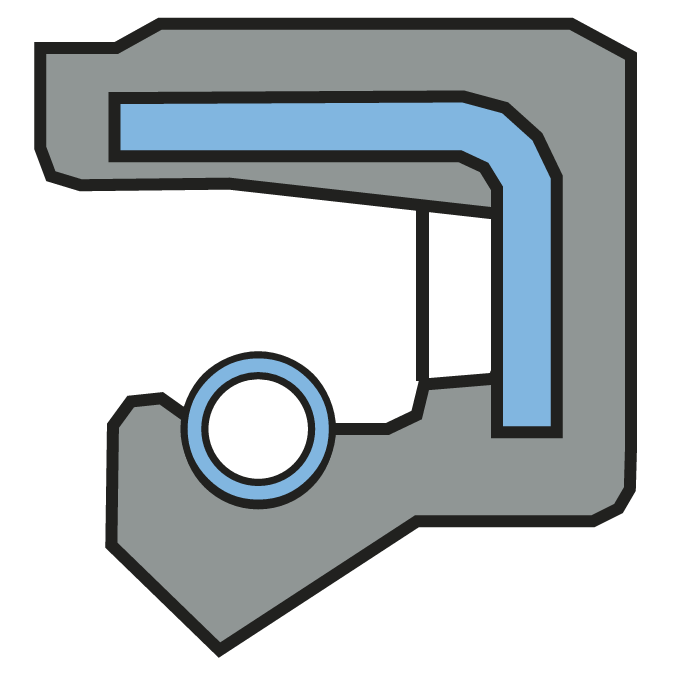

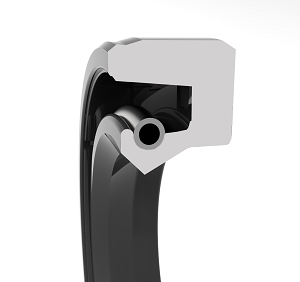

Type A 'Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Dobre działanie uszczelniające w przypadku olejów i smarów do łożysk. NBR 70 Shore A czarny -40 do +100 14 <0.5       x Tylko specjalne wersje wysokociśnieniowe x x
Type A Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Dobre działanie uszczelniające w przypadku olejów i smarów do łożysk. FKM 80 Shore A brązowy -20 do +200 37 <0.5     x x Tylko specjalne wersje wysokociśnieniowe x x

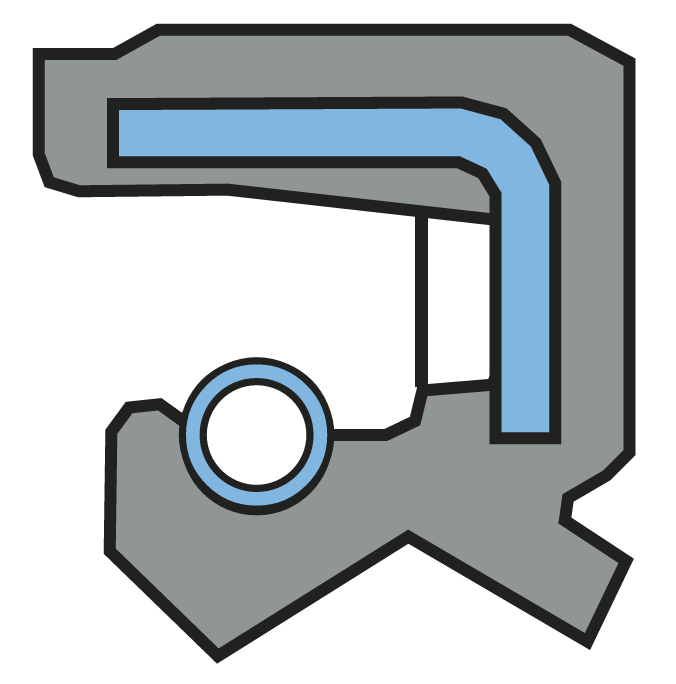

Type AS Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Dobre działanie uszczelniające w przypadku olejów i smarów do łożysk.
Konstrukcja z dodatkową wargą chroniącą przed kurzem
NBR 70 Shore A czarny -40 do +100 14 <0.5 x     x Tylko specjalne wersje wysokociśnieniowe x x
Type AS Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Dobre działanie uszczelniające w przypadku olejów i smarów do łożysk.
Konstrukcja z dodatkową wargą chroniącą przed kurzem
FKM 80 Shore A brązowy -20 do +200 37 <0.5 x   x x Tylko specjalne wersje wysokociśnieniowe x x

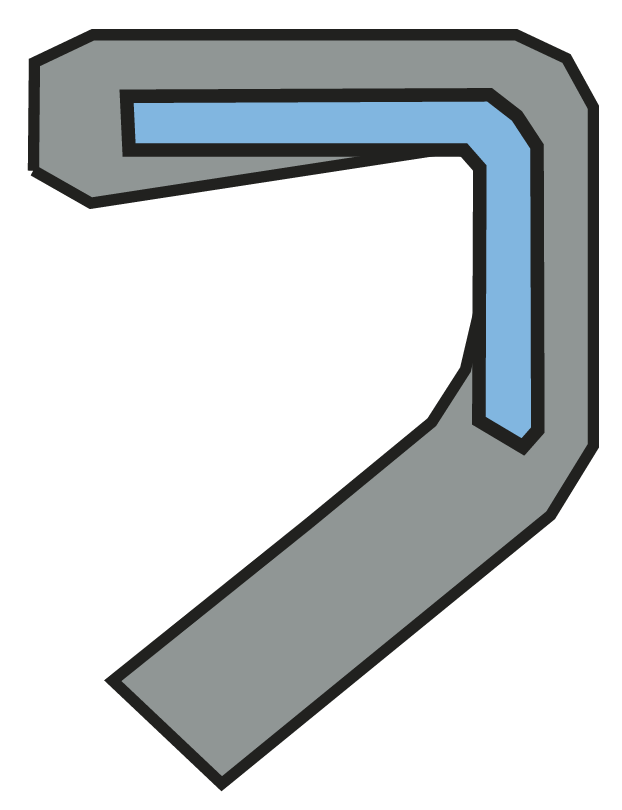

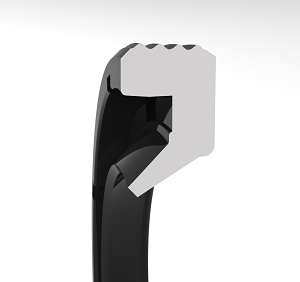

Type SA Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Konstrukcja bez sprężyny promieniowej gwarantująca mniejsze siły promieniowe. NBR 70 Shore A czarny -40 do +100 14 <0.5   x   x

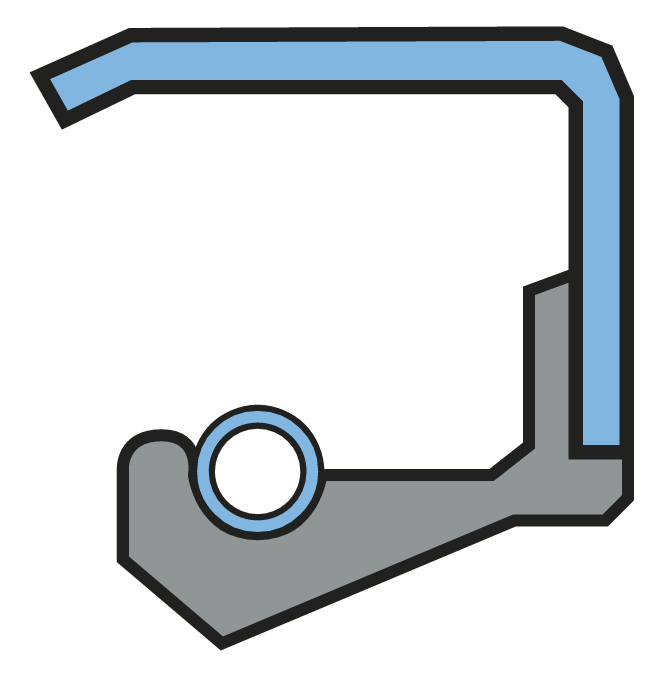

Type B   Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Dobre działanie uszczelniające w przypadku olejów i smarów do łożysk.
Umożliwia niezwykle precyzyjne umieszczenie w obudowie lub otworze montażowym.
NBR
FKM
        <0.5     Tylko wersja FKM x

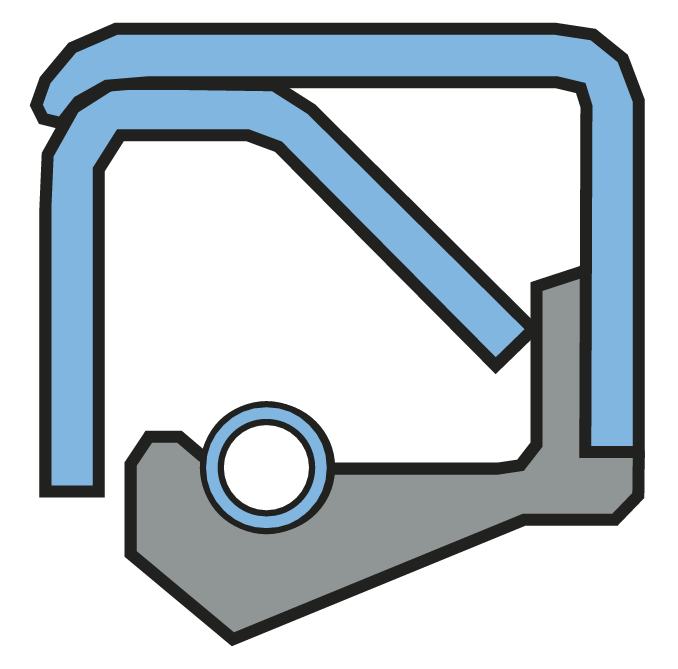

Type C   Standardowe uszczelki promieniowe wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem usztywniającym na średnicy zewnętrznej. Dobre działanie uszczelniające w przypadku olejów i smarów do łożysk.
Umożliwia niezwykle precyzyjne umieszczenie w obudowie lub otworze montażowym.
NBR 70 Shore A czarny -40 do +100 14

<0.5

      x     x

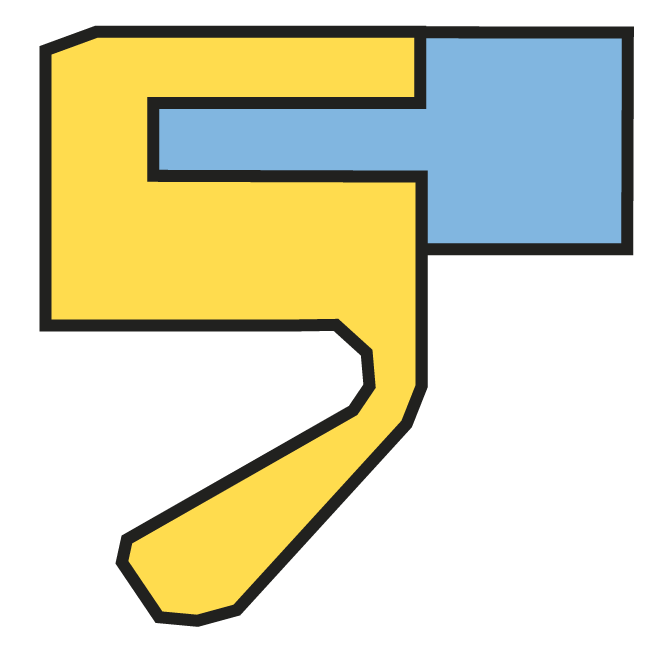

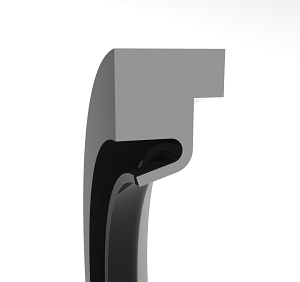

Type HTS II Uszczelnienie obrotowe wału wykonane z PTFE ze stalowym pierścieniem zaciskowym z tyłu i samoczynnie dokręcaną wargą uszczelniającą. Konstrukcja bez sprężyny promieniowej, o dobrych właściwościach pracy na sucho i niskim współczynniku tarcia. Stalowy pierścień zaciskowy nie ma kontaktu z medium. PTFE / Carbon   czarny -70 do +200 18 <6   x x           x x

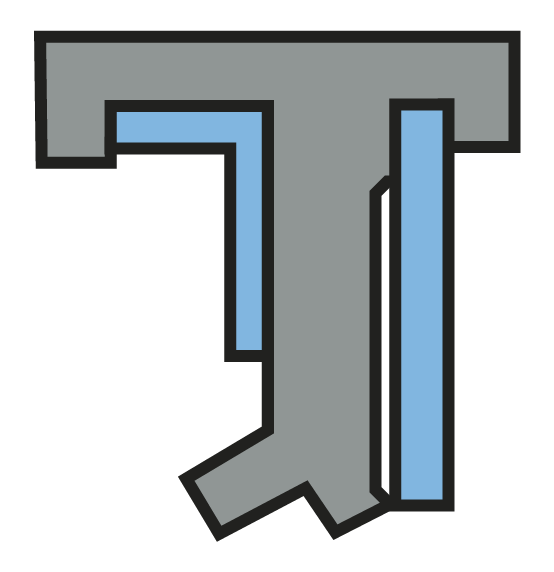

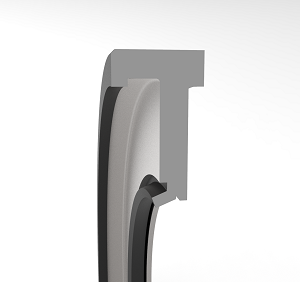

Type BSB Membranowe uszczelnienie obrotowe wału z pojedyńczą wargą uszczelniającą i stalowym pierścieniem nośnym oraz wspornikiem / wargą przeciwpyłową dla zapewnienia niskiego tarcia i nieznacznego zużycia.
Nadaje się również do napraw, ponieważ stary tor najazdowy pierwszego uszczelnienia nie jest używany i dlatego nie jest konieczna ponowna obróbka wału.
FKM 70 Shore A turkusowy -30 do +220 40 <15   x x     x     x x

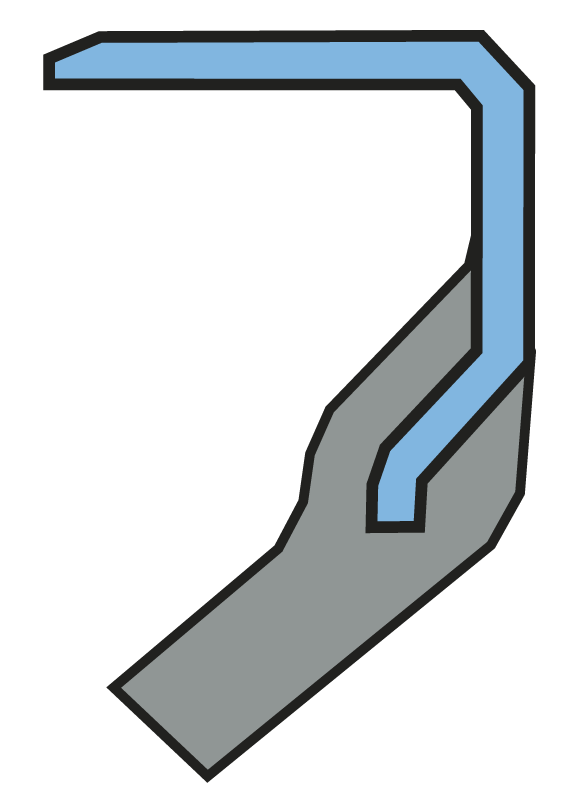

Type SAB   Uszczelka promieniowa wału z ostro naciętą lub wciśniętą wargą uszczelniającą i metalowym pierścieniem centrującym na średnicy zewnętrznej.
Konstrukcja bez sprężyny promieniowej gwarantująca mniejsze siły promieniowe.
NBR
FKM
      40 <15   x Tylko wersja FKM x         x x

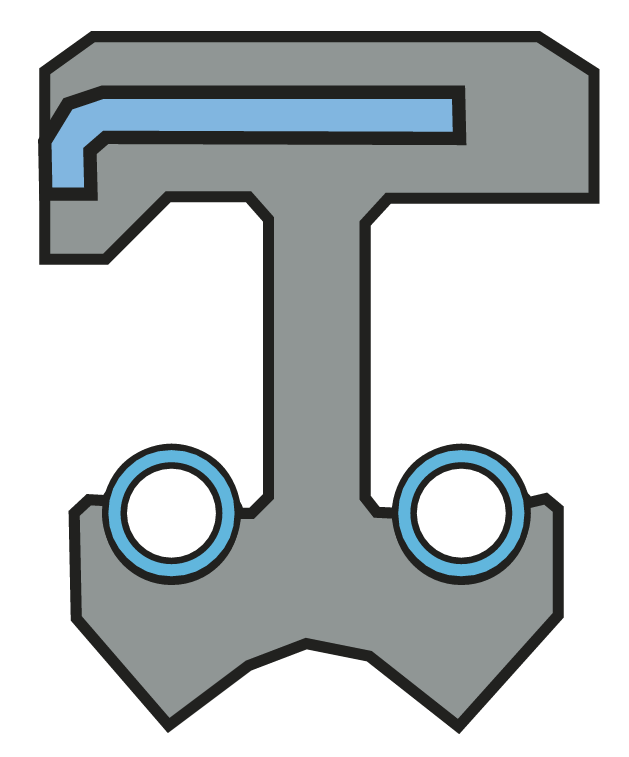

Type DUO   Podwójna uszczelka wargowa do oddzielania dwóch mediów. Wersja oszczędzająca miejsce jest dostępna z powlekanym pierścieniem metalowym lub metalowym centrowaniem. NBR
FKM
        <0.5     Tylko wersja FKM x   x x

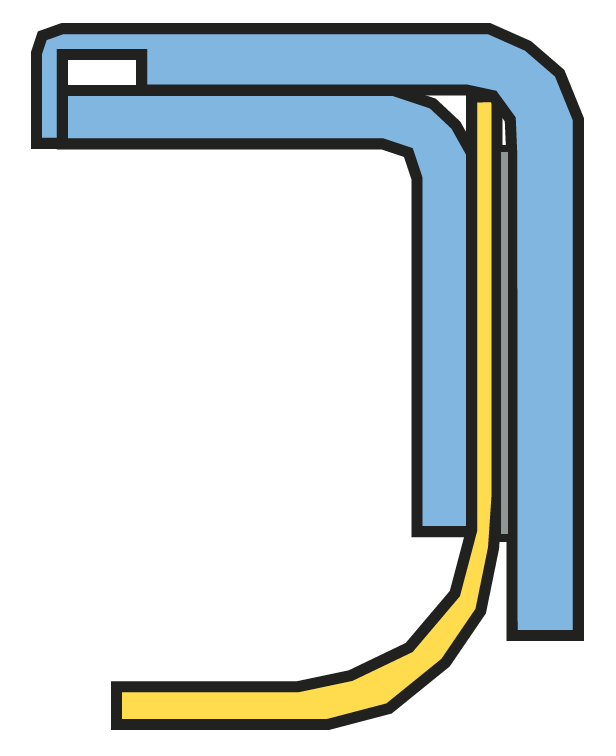

Type MHX 2000   Uszczelnienie obrotowe wału wykonane z PTFE z obudową metalową z zamocowaną wargą uszczelniającą z PTFE. Samouszczelniająca się warga bez metalowej sprężyny. Dobre właściwości pracy na sucho przy niskim współczynniku tarcia. PTFE / Carbon     -70 do +200 40 <1   x x     x x   x
Cassette Seals   Uszczelnienie kasetowe zapewniające wyższą ochronę niż inne uszczelki obrotowe. Dzięki labiryntowi z kombinacją niektórych promieniowych i osiowych warg uszczelniających wydajność uszczelnienia zarówno na średnicy wewnętrznej, jak i zewnętrznej zapewnia doskonałą i niezawodną izolację pomiędzy stroną smarującą a wymagającym środowiskiem zewnętrznym.
Smar w zagłębieniach labiryntu zapewnia znacznie dłuższą żywotność i mniejszy moment obrotowy.
'Połączenie różnych materiałów w zależności od zastosowania.         <0.5 x Wersja z wargą PTFE Wersja tylko z wargą FKM lub PTFE       x   x x
COMBI Seal   Uszczelki COMBI łączą w sobie doskonałą funkcję wewnętrznej uszczelki olejowej z niezawodną zewnętrzną ochroną przed wymagającym środowiskiem.
Zastosowanie innego materiału do uszczelnienia zewnętrznego polepsza ochronę przed zanieczyszczeniami zewnętrznymi.
'Połączenie różnych materiałów w zależności od zastosowania.         <0.5 x Wersja z wargą PTFE Wersja tylko z wargą FKM lub PTFE     x x x x

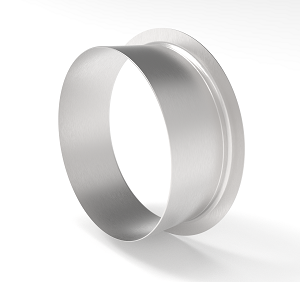

Sleeve   Tuleja wału to szczególnie ekonomiczne rozwiązanie pozwalające zapobiec zużyciu wałów i osi spowodowanemu zastosowaniem uszczelek kontaktowych. Powierzchnie bieżne, które zostały już uszkodzone przez ślady wbiegu, są z powodzeniem wymieniane na tuleje Speedy bez żadnych problemów, w ciągu kilku minut i przy pomocy kilku prostych czynności. Stal nierdzewna                 x     x

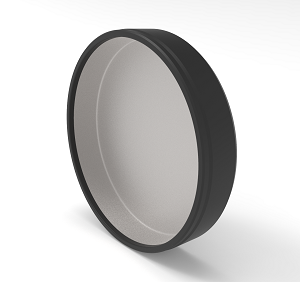

End Cap   Nakładka zamykająca zapewnia doskonałe uszczelnienie przekładni i skrzyni biegów w miejscach, przez które nie przechodzi wał.
Łatwy w montażu produkt, toleruje większą chropowatość powierzchni metalu i zapewnia promieniowe uszczelnienie statyczne charakteryzujące się niezawodną szczelnością.
Minimalizuje to ryzyko korozji i kompensuje powstałą lukę pomiędzy obudową a jej metalowym wkładem poprzez różnicową rozszerzalność cieplną.
NBR 70 Shore A czarny -40 do +100   <0.03       x     x

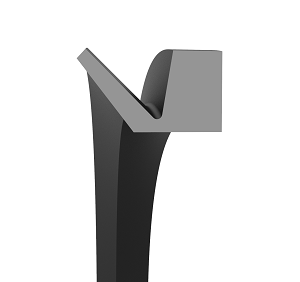

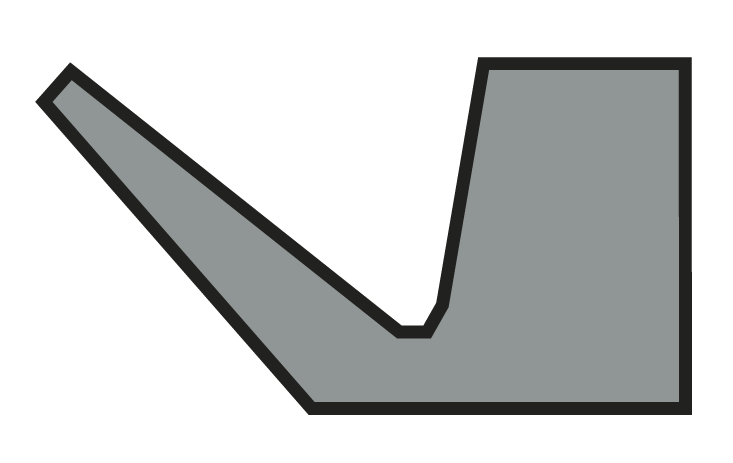

V-Ring Type A Standardowy pierścień V o krótkiej konstrukcji i prostym grzbiecie. Może być montowany na ograniczniku. NBR 60 Shore A czarny -40 do +100 12 <0.2 x x   x
V-Ring Type A Standardowy pierścień V o krótkiej konstrukcji i prostym grzbiecie. Może być montowany na ograniczniku. FKM 60 Shore A brązowy -20 do +150 12 <0.2 x x x x

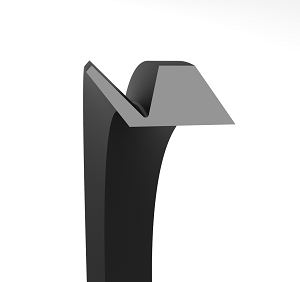

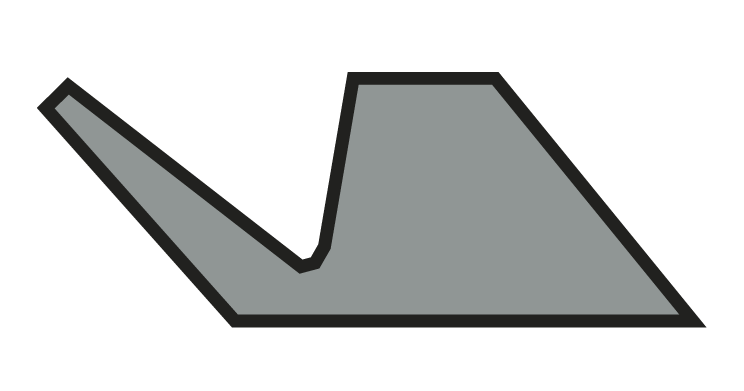

V-Ring Type S Standardowy pierścień V z zakrzywionym grzbietem, gwarantujący lepszą pracę. Długa konstrukcja i długa powierzchnia nośna. NBR 60 Shore A czarny -40 do +100 12 <0.2 x x   x
V-Ring Type S Standardowy pierścień V z zakrzywionym grzbietem, gwarantujący lepszą pracę. Długa konstrukcja i długa powierzchnia nośna. FKM     -20 do +150 12 <0.2 x x x x

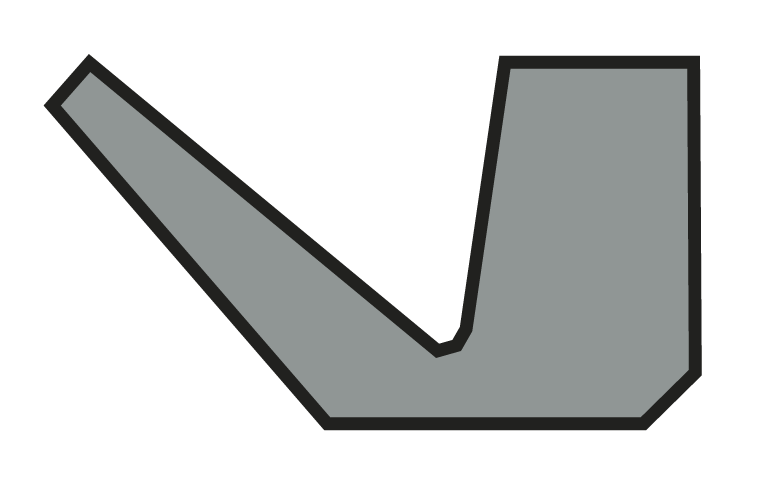

V-Ring  Type L      Standardowy pierścień V do większych średnic, o krótkiej konstrukcji i prostym grzbiecie, przeznaczony do montażu na ograniczniku. Możliwość zastosowania w uszczelnieniach labiryntowych. NBR 60 Shore A czarny -40 do +100 12 <0.2 x x   x

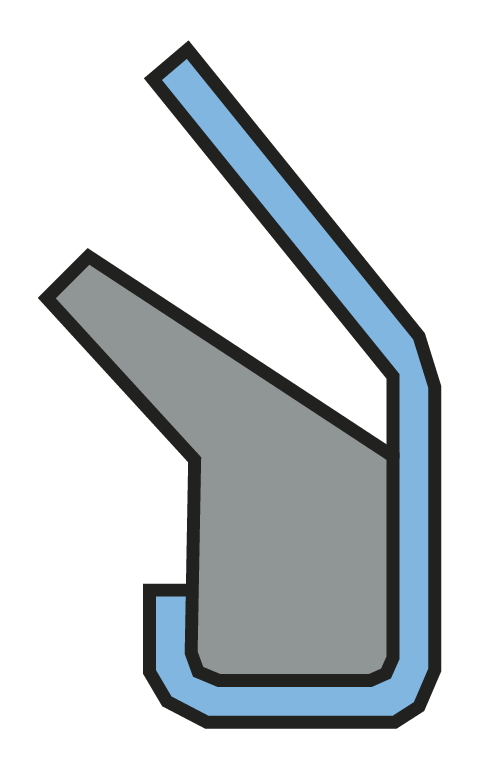

        GAMMA form RB      Uszczelnienie osiowe wału o niewielkiej szerokości montażowej, z mechanicznym zabezpieczeniem wargi uszczelniającej. Metalowa obudowa obejmuje wargę uszczelniającą.
Instalacja z wciskanym pasowaniem na wale.
NBR 75 Shore A   -30 do +100 12 <0.2 x x   x x x x x x x

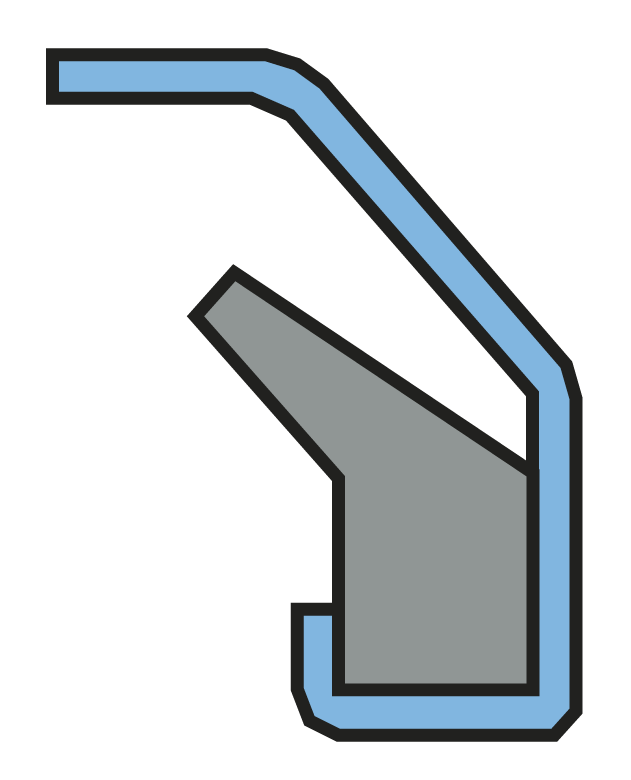

   GAMMA form 9RB   Uszczelnienie osiowe wału o niewielkiej szerokości montażowej, z mechanicznym zabezpieczeniem wargi uszczelniającej. Metalowa obudowa obejmuje wargę uszczelniającą.
Instalacja z wciskanym pasowaniem na wale.
NBR     -30 do +100 12 <0.2 x x   x x x x x x x
